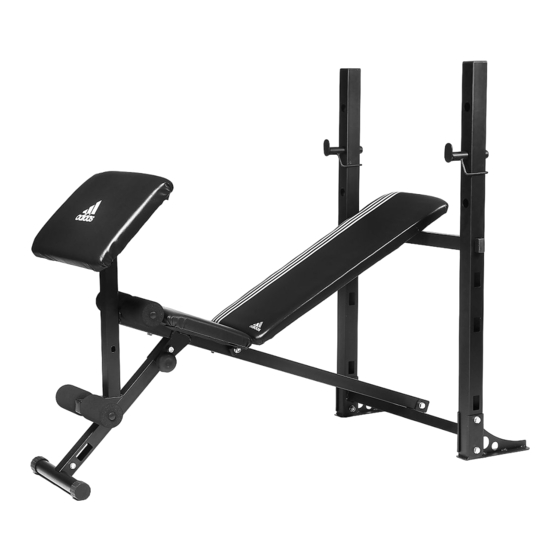

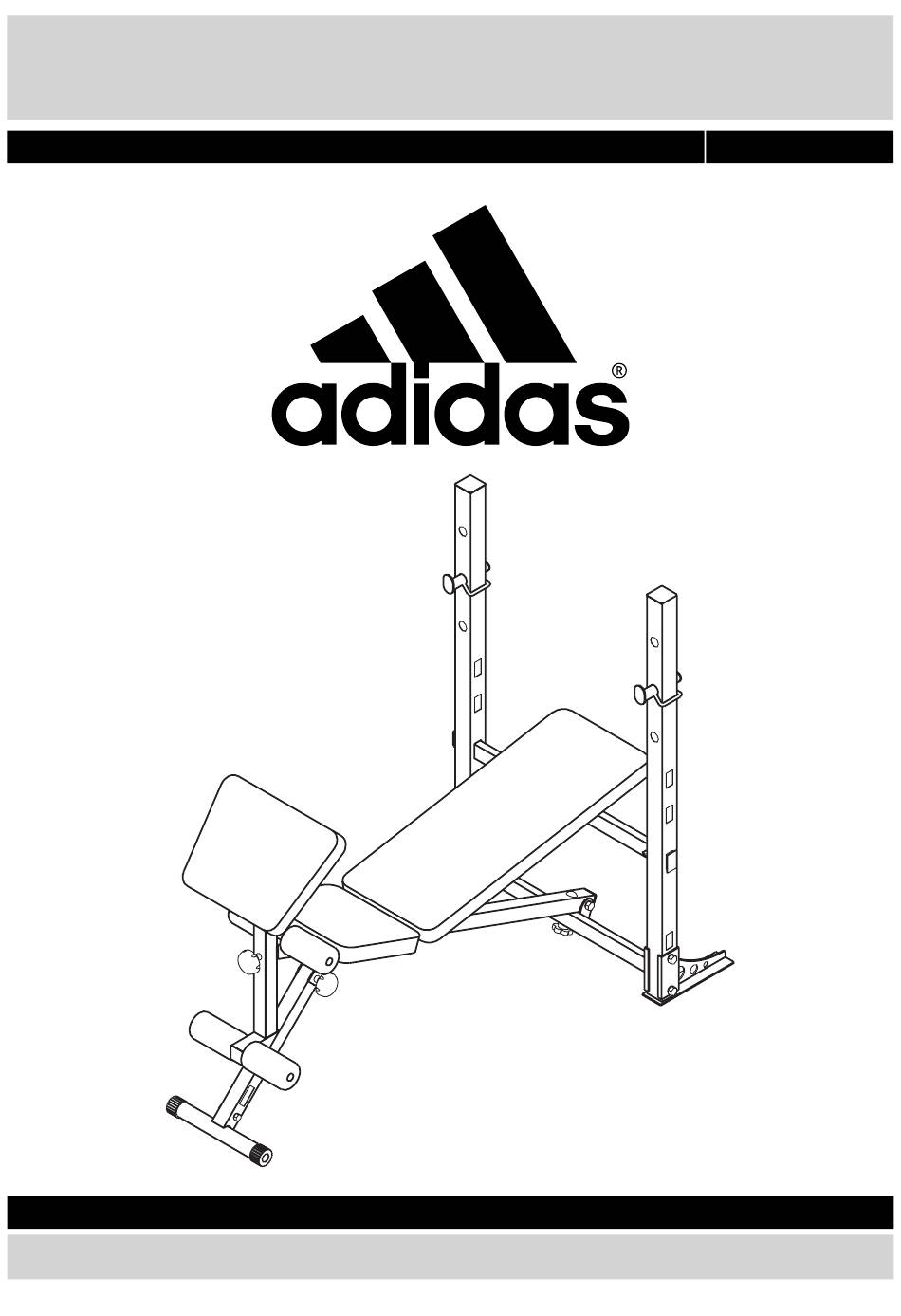

Adidas ADBE-10346 Bedienungsanleitung
Essential pro multi purpose bench
Verwandte Anleitungen für Adidas ADBE-10346
Inhaltszusammenfassung für Adidas ADBE-10346
- Seite 14 用户信息 折叠存放 3 拆下旋钮螺栓 M10 (32)。 向后折叠前腿，直到到达 主管为止。 折叠存放 4 拆下旋钮螺栓 M10 (32)。 向后折叠前腿，直到到达 主管为止。 折叠存放 5 重新装好旋钮螺栓 M10 (33) 和螺栓 (20)。 注： 您需要抬起后蒙皮以 安装螺栓。...
- Seite 15 零件分解图...
- Seite 16 零件分解图一览表 零件 名称 数量 零件 名称 数量 M10 尼龙防松螺母 主立柱 M10 垫片 前腿 M8 垫片 主管 50 毫米方内帽 支撑管 38 毫米方内帽 装配杆 33.4 毫米方内帽 前稳定器 20 x 40 毫米方内帽 横拉杆 13 x 26 毫米方内帽 杆保持架 38 毫米圆外端帽 泡沫装配管 25 毫米圆内帽 座蒙皮...
- Seite 33 Nutzerinformationen Einstellung Heben Sie das hintere Polster (11) leicht an und ziehen Sie den Bolzen (34) gefolgt vom Stützrohr (4) heraus. Schieben Sie das Unterstützungsrohr Negativ 2 erneut in das erforderliche Negativ 1 Einstellungsloch im Hauptpfosten und bringen Flach Sie den Sperrbolzen erneut an.
- Seite 34 Nutzerinformationen Zusammenklappen zur Lagerung 3 Entfernen Sie den Sperrbolzen (32). Drehen Sie das vordere Bein nach hinten, bis es das Hauptrohr berührt. Zusammenklappen zur Lagerung 4 Bringen Sie die Sperrbolzen (32) wieder an der Oberseite des vorderen Standbeins an. Schieben Sie das Stützrohr (4) in das Incline2-Loch des Hauptpfostens ein und...
-
Seite 35: Explosionszeichnung
Explosionszeichnung... - Seite 36 Teileübersicht Teil Beschreibung Menge Teil Beschreibung Menge Hauptpfosten M10 Nylon-Feststellmutter Vorderes Standbein M10 Scheibe Hauptrohr M8 Scheibe Stützrohr 50 mm eckige innere Kappe Montagestange 38 mm eckige innere Kappe Vorderer Stabilisator 33.4 mm eckige innere Kappe Querstange 20 x 40 mm eckige innere Kappe Stangenhalter 13 x 26 mm eckige innere Kappe Schaumstoff-Montagerohr...
- Seite 37 Garantie Produktgarantie Dieses Produkt ist gegen Herstellungsfehler für den folgenden Zeitraum abgesichert Jahr Das Produkt ist ab dem Datum des ursprünglichen Kaufs für einen Zeitraum von zwölf Monaten abgesichert. Alle Schäden, die aufgrund von fehlerhaften Materialien oder fehlerhafter Verarbeitung entstehen, werden wenn möglich während dieser Zeitspanne entweder ersetzt, erstattet oder kostenfrei repariert.
- Seite 78 • In the event of a problem with the product with in the guarantee period call the Customer Helpline: 0800 440 2459. • 质保期内，一旦产品出现问题，请拨打 客户热线：0086-411-82766207。 • I tilfælde af et problem med produktet inden for garantien kan du ringe til Kundehjælpelinjen: +45 2859 1998.
