- Seite 1 Montageanleitung Bedienungsanleitung Thermax 01 Für einen sicheren Betrieb und um Schäden am Wärmetauscher zu ver- meiden, lesen Sie diese Bedienungsanleitung sorgfältig und aufmerksam durch!
- Seite 2 Manfred Mayr Ottinger Ring 17 86704 Tagmersheim Tel.: 090 94 / 5 99 Fax 090 94 / 8 95 Seite I...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Angaben Inhalt Allgemeine Angaben ..................3 Organisatorische Maßnahmen ................4 Zu dieser Anleitung .................. 4 Anzuwendende Normen, Vorschriften und Richtlinien ........ 5 Garantie- und Haftungsbedingungen............6 Sorgfaltspflichten des Betreibers ............... 6 Lieferumfang ................... 7 Kennzeichen am Abgaswärmetauscher............. 8 Funktionsbeschreibung..................9 Bestimmungsgemäße Verwendung .............. -
Seite 4: Allgemeine Angaben
Für Personen- oder Maschinenschäden, die durch Nichtbeachtung dieser Bedienungsan- leitung entstehen, übernimmt die Firma Stahlbau Mayr keine Verantwortung. Bei Schä- den, die durch Missachtung dieser Bedienungs anleitung entstehen, verfällt jegliche Ge- währleistung der Firma Stahlbau Mayr und die Verantwortung geht auf den Betreiber ü- ber. Seite 3... -
Seite 5: Organisatorische Maßnahmen
Organisatorische Maßnahmen Organisatorische Maßnahmen Zu dieser Anleitung Warn- und Hinweistexte sind vom übrigen T ext abgesetzt und durch entsprechende Pik- togramme besonders gekennzeichnet. Das Piktogramm kann aber den Text des Sicher- heitshinweises nicht ersetzen. Der Text des Sicherheitshinweises ist daher immer voll- ständig zu lesen. -
Seite 6: Anzuwendende Normen, Vorschriften Und Richtlinien
Organisatorische Maßnahmen Anzuwendende Normen, Vorschriften und Richtlinien Die nachfolgend aufgeführten Normen, Vorschriften bzw. Richtlinien sind vom Anlagen- bzw. Kachelofenbauer unbedingt einzuhalten. HeizAnlV Verordnung über energiesparende Anforderungen an heizungs- technischen Anlagen und Brauchwasseranlagen 1. BimSchV 1.Verordnung zur Durchführung des Bundesimmissionsschutzge- setzes in der jeweils gültigen Fassung FeuV Verordnung über Feuerungsanlagen und Heizräume - erlassen aufgrund der Bauordnung des betreffenden Bundeslandes... -
Seite 7: Garantie- Und Haftungsbedingungen
Dichtungen, Bürsten usw. sind davon ausgenommen. Diese Garantie wird jedoch nur wirksam, wenn die im Anhang abgedruckte "Übergabebestätigung" vollständig ausgefüllt und unterschrieben an Manfred Mayr Stahlbau zurückgesandt wird. Der Garantiean- spruch erlischt, wenn an dem Gerät Veränderungen (An- oder Umbauten) vorgenommen oder ohne schriftliche Zustimmung von Stahlbau Mayr eigenständige Instandsetzungsar-... -
Seite 8: Lieferumfang

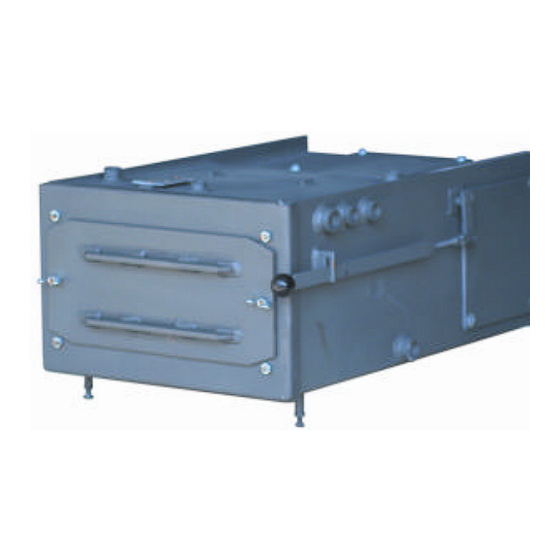

Der Abgaswärmetauscher wird im zusammengebauten Zustand ausgeliefert. Er ist auf einer Palette montiert und in Folie eingepackt. Zum Lieferumfang des Thermax 01 gehören: − Abgaswärmetauscher, werkseitig ausgestattet mit folgender Grundausstattung: 4 Abgasanschlüsse (rechts, links, hinten und oben), davon 3 mit Verschlussdeckel sowie einer mit Anschlussflansch (Ø... -
Seite 9: Kennzeichen Am Wärmetauscher
Organisatorische Maßnahmen Kennzeichen am Wärmetauscher Typ: Thermax 01 Baujahr:200_ Herstellnummer: _____________ Maximale Leistung: 8,0 KW Zul. Betriebsüberdruck: 2,5 bar Zulässige Vorlauftemperatur: 95° C Maximale Abgaseintrittstemperatur: 600° C Minimale Abgasaustrittstemperatur: 169° C Abgasmassenstrom: max. 23 g/s Abgasmassenstrom: min. 19 g/s Zulassungsnummer: Z-43.31-221... -
Seite 10: Funktionsbeschreibung
Funktionsbeschreibung Funktionsbeschreibung Abgaswärmetauscher nutzen einen Großteil der Energie, die durch den Schornstein ent- weichen w ürde, zur Heizungswassererwärmung. Der Abgaswärmetauscher wird mit der Zentralheizung gekoppelt. Ein eingebauter Wärmetauscher erwärmt das Wasser wäh- rend die Feuerstelle in Betrieb ist. Das warme Wasser wird über einen Pufferspeicher in den Heizkreislauf der Heizungsanlage eingespeist. -
Seite 11: 4.3 Anschluss
Bestimmungsgemäße Verwendung 4.3 Anschluss Der Abgaswärmetauscher wird mit dem Verbindungsstutzen direkt auf den Rauchgasab- gang der Feuerungsanlage (rauchdicht) gesetzt. Bei der Ausrichtung auf waagrechte Montage achten. Nach Durchströmung des Abgaswärmetauschers verlassen die Rauchgase das Gerät über den Kaminanschluss. Prinzipskizze für den Anschluss Seite 10... - Seite 12 Bestimmungsgemäße Verwendung Prinzipskizze für die Anbindung an einen Pufferspeicher Seite 11...
-
Seite 13: Sicherheit
Sicherheit Sicherheit Sicherheitseinrichtungen Sicherheitseinrichtungen sollen helfen, bestimmte Gefahren von vornherein auszuschlie- ßen. Sicherheitseinrichtungen an der Maschine dürfen nicht verändert oder entfernt wer- den. Die folgenden Sicherheitseinrichtungen sind zur Gefahrenabwehr am Abgaswärme- tauscher anzubringen: − Sicherheitsventil: Zum Schutz von Überdruck. − Schwimmerentlüfter: Zum automatischen Entlüften. −... -
Seite 14: Anheizen
Sicherheit Anheizen WARNUNG Unsachgemäße Inbetriebnahme. Sachschäden. Λ Vor dem Anheizen prüfen, ob − die Anlage mit Wasser gefüllt ist. − das Gebäude frostfrei ist, d. h. im Plusbereich liegt. − die Pumpensteuerung angeschlossen und auf min. 75°C eingestellt ist. − die Anheizklappe geöffnet ist. Die Anheizklappe ist geöffnet, wenn der Bedien- hebel nach vorne gezogen und eingerastet ist. -
Seite 15: Reinigung Und Wartung
Reinigung und Wartung Reinigung und Wartung Wartung Nur eine regelmäßige Überprüfung und Wartung von Wärmeerzeugungsanlagen bietet die Gewähr für einen sicheren, störungsfreien und umweltfreundlichen Betrieb. Der Ab- gaswärmetauscher ist daher vor jeder Heizperiode von einem Fachunternehmen der Hei- zungsbranche zu überprüfen. Hierbei ist der Wärmeerzeuger gründlich zu reinigen, ins- besondere die Rauchgasrohre bzw. - Seite 16 Reinigung und Wartung Die Reinigung der Rauchgaszüge ( 7 Ovalrohre ) muß in regelmäßigen Abständen erfolgen. Vorgehensweise: 1. Reinigungsdeckel in kaltem Zustand (Feuerstelle nicht in Betrieb) öffnen. 2. Die mitgelieferte Reinigungsbürste mehrmals durch jedes Ovalrohr ziehen. 3. Reinigungsdeckel nach säubern der Dichtflächen einsetzen und festschrauben. Die Reinigungsintervalle sind abhängig von den Heizgewohnheiten, der Verbrennungsgüte der Feuerstelle und der Holzqualität.
-
Seite 17: Entsorgung
Entsorgung Entsorgung UMWELT Zur umweltgerechten Entsorgung des Abgaswärmetauschers wenden Sie sich an den Hersteller oder an ein qualifiziertes Fachunternehmen. Seite 16... -
Seite 18: Übergabebestätigung
Übergabebestätigung Der Betreiber (Eigentümer) der Heizungsanlage mit dem Abgaswärmetauscher Thermax 01 Herstell.-Nr. / Jahr: ........... Aufgestellt (Anschrift): .................. ……………. bestätigt hiermit, dass er − in die Bedienung und Wartung der Heizungsanlage ausreichend eingewiesen wurde, − die Montage- und Bedienungsanleitung für den Abgaswärmetauscher, die Betriebs- und Wartungsanleitung für die Gesamtanlage und gegebenenfalls weitere Unterlagen... - Seite 19 Anlage 1 Widerstandskennlinie...
- Seite 20 Anlage 2 Widerstandswerte...
