DELTA DORE TYXIA 258 Installationsanleitung

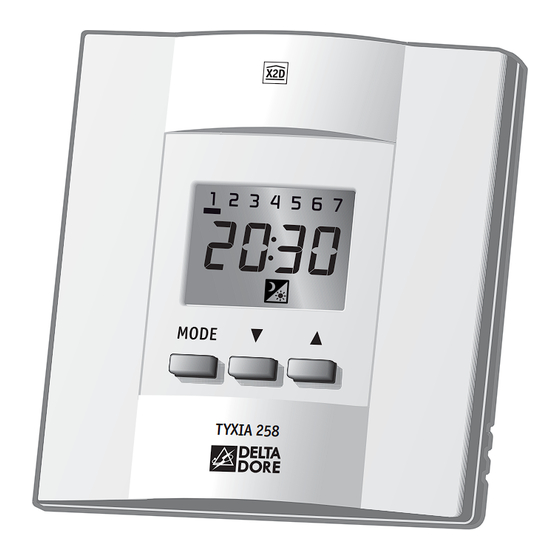

TYXIA 258
Solarzeit-Zeitschaltuhr
für Hausautomationen
Technische Angaben
• Stromversorgung: 2 Alkali-Batterien 1,5 V vom Typ LR03
• Lebensdauer: ungefähr 2 Jahre
• Sendefrequenz:: 868 MHz, Klasse I (EN-Norm 300 220)
• Funk-Reichweite 100 - 300 m in hindernisfreier Umgebung je
nach Gerätekombination (Reichweite vom Einbau und von
möglichen elektromagnetischen Störungen abhängig)
• Schutzart: IP30
• Lagertemperatur: -10°C bis +70°C
• Betriebstemperatur: 0°C bis 40°C
• Abmessungen (mit Halterung): 80 x 80 x 38 mm
• Montage in normal verschmutzter Umgebung
• Funk-Fernbedienung
Aufgrund möglicher Weiterentwicklungen von Normen und
Produkten sind die in der vorliegenden Dokumentation aufge-
führten Angaben und Bilder nur bei entsprechender Bestätigung
von uns verbindlich.
DELTA DORE Schlüter GmbH
D-76829 Landau - Fichtenstraße 38a
Telefon: +49 (0) 6341 - 9672-0
Email: info@delta-schlueter.de
www.delta-schlueter.de
*2702075_Rev.1*
Erfüllt die Anforderungen der Funkgerätrichtlinie R&TTE 1999/5/EU
Beschreibung
TYXIA 258 ist eine Zeitschaltuhr für die wöchentliche
Programmierung von X2D-Hausautomationen
(Rollladensteuerung, Beleuchtung, ...).
• Programmierung mit 8 Programmwechseln pro Tag
• 4 Betriebsarten:
Automatischer Programmiermodus
Solarzeit-Modus: In dieser Betriebsart ist die
Steuerung von Hausautomationen von den Zeiten
des Sonnenauf- und Sonnenuntergangs abhängig.
Manueller Modus
Zufälliger Programmiermodus
(Anwesenheitssimulator)
Uhrzeit Wochentag
Batterie-
Betriebsanzeige
zustandsanzeige
OFF ON
Zufälliger
Programmiermodus
Automatischer
Programmiermodus Solarzeit-Modus
1 2 3
Konfigurationstaste / Betriebswahlschalter
1
2 Taste zum Herunterfahren der Rollläden bzw. zum
Deaktivieren der Hausautomatismen
3 Taste zum Hochfahren der Rollläden bzw. zum Aktivieren
der Hausautomatismen
Installation
In 1,50 m Höhe mit einer Wandhalterung befestigen oder
auf ein leicht zugängliches Möbelstück ablegen.
Installationshinweise für die einwandfreie
Übertragung
Vermeiden Sie den Anschluss in der Nähe von großen
Metallgegenständen oder Schalttafeln, um die einwand-
freie Ausbreitung der Funkwellen zu gewährleisten.
Vor dem endgültigen Einbau des Senders empfiehlt es
sich, die Übertragung der Funkwellen mit den X2D-
Empfängern zu prüfen.
Befestigung auf einer Halterung
Wandhalterung
➊
Nehmen Sie die TYXIA 258 aus seiner Halterung
➋
Klipsen Sie den Abdeckrahmen mit Hilfe eines flachen
Schraubenziehers ab.
➌
Entnehmen Sie die Batterien, um an die
➍
Befestigungslöcher zu gelangen. .
Befestigen Sie das Gerät mit Hilfe von Schrauben und Dübeln.
Inbetriebnahme
Spannungsversorgung
Klipsen Sie den Abdeckrahmen mit Hilfe
eines flachen Schraubenziehers ab
entfernen Sie die Batterieschutzlasche
und bringen Sie den Abdeckrahmen wie-
1 2
der an
Zuordnung
• Öffnen Sie das Menü "Funkgerätzuordnung" der
Empfänger (siehe Dokumentation).
• Drücken Sie 3 Sekunden lang die Tasten
der TYXIA 258, bis rAd angezeigt wird.
• Drücken Sie die Taste MODE.
3 Sek.
• TYXIA 258 ist den Empfängern zugeordnet.
• Verlassen Sie den Lernmodus der TYXIA 258, indem Sie 3
Sekunden lang die Tasten drücken. Andernfalls
wird der Modus automatisch nach 2 Minuten verlassen,
wenn keine Taste gedrückt wird.
• Um eine Zuordnung zu einem Empfänger zu löschen,
müssen die Zuordnungen auf dem oder den entspre-
chenden Empfängern (siehe Dokumentation) gelöscht
werden.
Achtung: Bei diesem Vorgang werden ebenfalls die
Zuordnungen des Empfängers zu anderen Produkten
gelöscht.
Konfiguration
Uhrzeiteinstellung
Öffnen Sie das Konfigurationsmenü, indem Sie die Taste
Mode 3 Sekunden lang drücken.
• Die Tasten und ermöglichen Ihnen den Wochentag
einzustellen. (1: Montag,... 7 : Sonntag)
• Drücken Sie auf MODE, um zur nächsten Einstellung
überzugehen.
• Die Tasten und ermöglichen Ihnen das Jahr einzus-
tellen.
• Drücken Sie auf MODE, um zur nächsten Einstellung
überzugehen.
3 sek.
• Die Tasten und ermöglichen Ihnen den Monat ein-
zustellen.
• Drücken Sie auf MODE, um zur nächsten Einstellung
überzugehen.
➊
,
➋ • Die Tasten und ermöglichen Ihnen das Datum ein-
,
zustellen.
• Drücken Sie auf MODE, um zur nächsten Einstellung
überzugehen.
• Die Tasten und ermöglichen Ihnen die Uhrzeit ein-
zustellen.
• Drücken Sie zur Bestätigung auf MODE.
.
Einstellung des Parameters P01
Auswahl des automatischen Übergangs
auf die Sommerzeit, je nach geografi-
scher Zone.
• Drücken Sie die Taste MODE.
• Die Tasten und ermöglichen :
das Umschalten auf die Sommerzeit zu deaktivieren
das Umschalten auf die Sommerzeit für Europa zu akti-
veren
das Umschalten auf die Sommerzeit für die USA und
Kanada zu aktivieren.
• Drücken Sie auf Mode, um zur Einstellung des nächsten
Parameters überzugehen.
Solarzeit-Modus
Damit die Zeitschaltuhr genau die Sonnenauf- und
Sonnenuntergangszeiten berechnen kann (Solarzeit-
Modus), ist es unbedingt erforderlich, die
Konfigurationsmenüs P02 (10. Breitengrad), P03 (10.
Längengrad) und P04 (Zeitverschiebung in Minuten) je
nach geografischer Lage Ihrer Anlage auszufüllen.
• Um bestimmen zu können, in welcher geografischen
Lage Sie sich befinden, helfen Ihnen der Anhang
"Parametrierung" der Menüs P02, P03 und P04, der
mit dem Produkt mitgeliefert wurde, sowie das
Internet, GPS usw. weiter.
Beispiel: Sie wohnen in BERLIN.
Demnach lauten Ihre geografischen Koordinaten wie
folgt: Breitengrad: 52.5234051
Längengrad: 13.4113999
Geben Sie die folgenden Werte ein:
P02 (Breitengrad : 525
P03 (Längengrad) : 134
