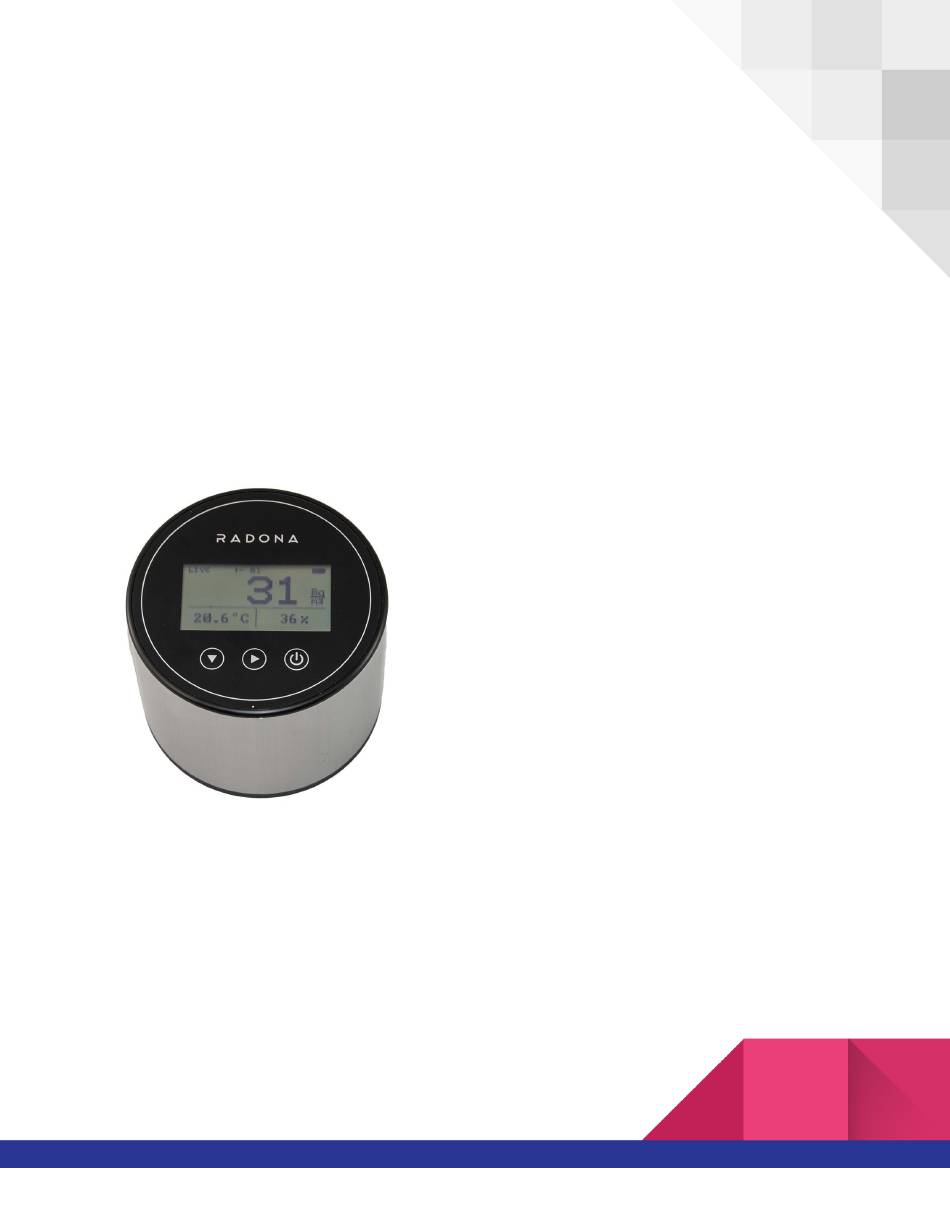

Seite 1
der, von Waltec eingesetzten Ionisationskammer-Technologie, kann das Radonmessgerät Radona bis zu 20-mal schnellere Messzeiten ...
Seite 2
2 technischer Überblick ● Sensor-Typ: gepulste Ionisationskammer von FTLAB RD200M ● Aussagekräftige Messwerte: in weniger als 1 Stunde ● Mess- und Speicherintervall: 10-Minuten-Takt ● Empfindlichkeit: 0,5 cpm/pCi/l (1,35 cpm/100 Bq/m 3 ) ● Arbeitsbereich: 10-40 °C, Luftfeuchtigkeit < 90 % 3 ...
Seite 3

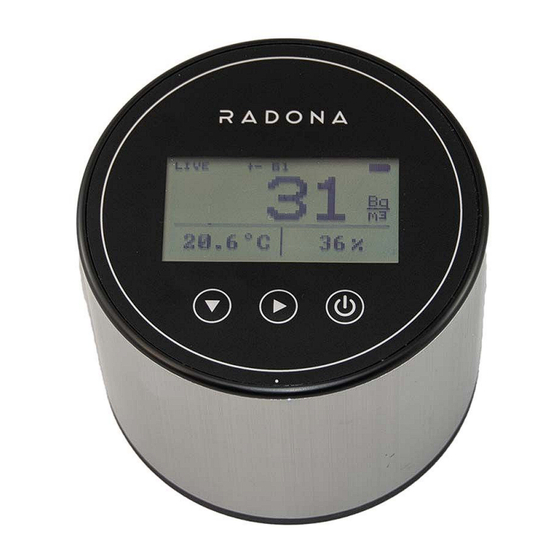

3 Display und Menüführung 1] Ermöglicht das herunterscrollen (Funktion existiert nur in einigen Ansichten) 2] Mit dieser Taste kann durch die einzelnen Ansichten navigiert werden 3] Zum Einschalten, Taste kurz drücken. Zum Ausschalten ca. 3 Sekunden gedrückt halten, solange bis Off im Bildschirm erscheint. ...
Seite 4
4 Hauptansicht Das Gerät kann mit dem Drücken der Taste 3] für ca. 2 Sekunden eingeschaltet werden. Der erste Bildschirm ist die Hauptansicht. 1) Gibt an, dass es sich bei dem angezeigten Wert um den Echtzeit Radonwert handelt (Wert wird zwischen 5-10 Minuten aktualisiert) 2) Aktuelle/Live Radonwert ...
Seite 5
5 Zweite Ansicht 1) Gibt den Radon Mittelwert an (über alle im Gerät gespeicherten Messwerte) 2) Gibt die statistische Ungenauigkeit/Abweichung für diesen Wert an 3) Der aktuelle Radonwert 4) Der Haken bedeutet, dass die Messkammer fehlerfrei funktioniert. 049 würde auf ein Problem mit der Messkammer hindeuten ...
6 Weitere Ansichten Die weiteren Ansichten (Unteransichten) gliedern sich in sieben verschiedene Ansichten. 1) Gibt die Laufzeit des Messgerätes an (seit dem letzten Reset) 2) Werden die Radonmittelwerte des letzten Tages, der letzten 7 Tage, des letzten Monats und des letzten Jahres angezeigt. 3) Hinter den Mittelwerten wird immer die statistisch berechnete Ungenauigkeit angezeigt. ...
Seite 7
7 Anzeige des Radonwertes innerhalb der letzten 24 Stunden (x-Achse sind die Stunden, Y-Achse stellt die Höhe des Radonwerte dar). Die Y-Achse passt sich dem höchsten Radonwert an. Ganz rechts befindet sich immer der Balken welcher den aktuellen Wert (gekennzeichnet durch einen nicht ausgefüllten Balken) abbildet.
Seite 8
8 Grafische Darstellung des Radonwertes. Der aktuelle Wert ist immer ganz rechts. Die Grafik baut sich von links nach rechts auf und ist nach 72 Stunden fortlaufend. Mit dieser Ansicht hat man immer auf einen Blick die Radonkonzentration der letzten 3 Tage im Blick. ...
Seite 9
9 Grafische Balkendarstellung des Radonwertes der letzten 7 Tage. Rechts ist der aktuelle Tag. Grafische Balkendarstellung des Radonwertes der letzten 31 Tage. Rechts ist der aktuelle Tag. ...
Seite 10
10 Grafische Balkendarstellung des Radonwertes auf Monatsebene. Rechts ist der aktuelle Monat, dieser Balken ändert sich, solange bis die Monatsmessung abgeschlossen ist und ein weiterer Balken angezeigt wird. ...
Seite 11
11 Die letzte Ansicht im Messgerät 1) Zeigt die Spannung des Akkus an. Das Gerät schaltet sich bei Unterschreiten von 3,05V automatisch ab. 2) Gibt den Stand der Softwareversion an. 3) Zeigt die im Messgerät verwendete Uhrzeit und Datum an. Diese Zeit wird auch beim Abspeichern der Messwerte verwendet. ...
Seite 12
12 Menüpunkt 4 und 5 können durch diese Taste angewählt werden: Durch das betätigen der Mitteltaste kann diese Aktion dann durchgeführt werden. Für das Löschen (Reset all Data) muss die Mitteltaste jedoch ca. 5 Sekunden gedrückt gehalten werden). ...
Seite 13
Zu dem Radona Expert+ erhalten Sie kostenfrei das Radona Data Download Tool. Die aktuelle Version kann hier heruntergeladen werden: waltec.com/DataDownloadToolAndDriver.zip Dem obigen Paket liegt bereits der USB Treiber bei, dieser kann bei Bedarf auch direkt vom Hersteller heruntergeladen werden: ...
Seite 14
14 1) Auswahl des COM Ports, wird automatisch ausgewählt, wenn das Programm vor dem Einstecken des Radona Expert+ Messgerätes geöffnet ist 2) Download der Daten vom Messgerät 3) Export der Daten in eine CSV Datei 4) Senden der aktuellen Rechneruhrzeit in das Messgerät 5) Alle Messdaten auf dem Messgerät werden gelöscht und die aktuelle Uhrzeit gesetzt ...
