REM Solarthermie RK 215 Montageanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für REM Solarthermie RK 215

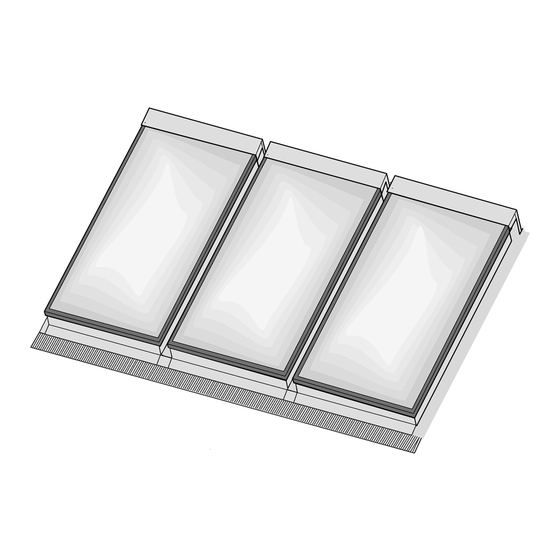

- Seite 1 Solarthermie Montageanleitung Indach Flachkollektor RK 215 / RK 250...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Indach Flachkollektor RK - 2 - Sehr geehrter Kunde, wir freuen uns, daß Sie sich für einen REM-Flachkollektor entschieden haben. Bitte lesen Sie vor der Montage diese Montageanleitung aufmerksam durch. Ach- ten Sie bei Montagearbeiten bitte auf die Einhaltung der einschlägigen Vorschrif- ten. -
Seite 3: An Wen Sich Diese Montageanleitung Wendet
Montageanleitung Indach Flachkollektor RK Sicherheitshinweise / Werkzeuge und Hilfsmittel - 3 - An wen sich diese Montageanleitung wendet Die Montageanleitung wurde für Fachleute geschrieben, die für das entsprechende Auf- gabengebiet autorisiert sind (Installationshandwerk). Sie müssen die erforderlichen grundlegenden Fachkenntnisse besitzen und über die einschlägigen Unfallverhütungs- maßnahmen informiert sein. -
Seite 4: Montage
Montageanleitung Indach Flachkollektor RK Montage – Allgemeine Hinweise / Fühler - 4 - Montage Die Kollektoren sind geeignet für Dächer mit einer Neigung von min. 20°. Die Blechver- wahrung ist in diesem Fall bei sachgerechter Montage dicht. Im Grenz- und Sonderfällen kann zusätzlich mit Silikon abgedichtet werden. -
Seite 5: Kombinationsmöglichkeiten
Montageanleitung Indach Flachkollektor RK Kombinationsmöglichkeiten - 5 - Kombinationsmöglichkeiten In Bild 1 sind einige Kombinationsmöglichkeiten aufgezeigt. Es können maximal 7 Kollek- toren in Reihe zusammengeschlossen werden. Mehrere Gruppen sind parallel nach Tichelmann zu verbinden. Werden Gruppen unterschiedlicher Größe zusammengeschlossen, ist ein temperaturbe- ständiger (bis mind. -
Seite 6: Arbeitsfolge Der Kollektormontage
Montageanleitung Indach Flachkollektor RK Montage - 6 - Arbeitsfolge der Kollektormontage Montage der Kollektoren 4.4.1 Kollektorfeld anhand der Maßzeichnung festlegen und anzeichnen. RK 215 RK 250 Seitliche Bezugslinie = rechte Kante ganzer Dachplatten. Waagerechte Bezugslinie = Unterkante Dachplatten oberhalb der Kollektoren. Die Ausrichtung der Kollektoren erfolgt nach diesen beiden Bezugslinien. - Seite 7 Montageanleitung Indach Flachkollektor RK Montage - 7 - Maße RK-215 Maße RK-250...
- Seite 8 Montageanleitung Indach Flachkollektor RK Montage - 8 - Die Hilfslatten (1) bis (3) zur Befestigung der Kollektoren gemäß Bild 3 anbringen. Diese zusätzlichen Dachlatten müssen ausreichend aufgenagelt werden. Die erste Dachlatte (4) über den unteren beiden Hilfslatten muß zusätzlich noch mit Spaxschrauben 5x80 gesichert werden.
- Seite 9 Montageanleitung Indach Flachkollektor RK Montage - 9 - Hinweise bei Dacheindeckung mit Biberschwanz: Die Hilfslatten (1) bis (3), wie in Bild 3 dargestellt, entfallen. Zur Abdichtung, auf die gesamte Länge der Kollektor-Anlage, eine weitere Dach- plattenreihe (kurze Platten) unmittelbar auf die oberste Dachplattenreihe aufle- gen, Bild 4.
- Seite 10 Montageanleitung Indach Flachkollektor RK Montage - 10 - Noch verpackte Kollektoren und Zubehör auf das Dach bringen. Insbesondere den Kollektor zum Schutz vor Beschädigung erst auf dem Dach auspacken (gegen Abrutschen sichern). Zwei untere Kollektorhalter je Kollektor montieren. seitliche Bezugslinie ganze Dachplatte untere...
-
Seite 11: Übersicht Der Einzelteile
Montageanleitung Indach Flachkollektor RK Montage - 11 - Übersicht der Einzelteile 4.4.2 Bezeichnung Anzahl Bezeichnung Anzahl Bezeichnung Anzahl Erweiterungsteil Unterteil links Unterteil rechts unten Seitenteil Erweiterungsteil Seitenteil links außen linke Seite rechts außen Seitenteil Erweiterungsteil Seitenteil links innen rechte Seite rechts innen Erweiterungs- Oberteil links... -
Seite 12: Montage Der Blechverwahrung
Montageanleitung Indach Flachkollektor RK Montage - 12 - Montage der Blechverwahrung 4.4.3 Unterteile 1.x zur Montage mit den Kollektoren vorbereiten. Dazu gewelltes Bleiblech um ca. 180° aufklappen, Bi ld 8. Blechlappen umbiegen (siehe kleines Bild) Blechlappen Blechlappen Bild 8 Alle Unterteile 1.x aufschieben. Achtung, wegen der Überlappung der Unterteile 1.x muß... - Seite 13 Montageanleitung Indach Flachkollektor RK Montage - 13 - Seitenteile 2.0 und 3.1 auflegen. Mit Blechlappen von 1.1 die Seitenteile klemmen, Bild 10. Blechlappen Seitenteil 2.0 Bild 10 Seitenteil 3.1 Links vom ersten Kollektor eine Dachplatte probeweise auflegen. Den Kollektor mit dem Seitenteil links 2.0 an die Dachplatte bündig heran- schieben, Stehfalz Von 2.0...
- Seite 14 Montageanleitung Indach Flachkollektor RK Montage - 14 - Linken Kollektor befestigen. Vorerst nur den linken Kollektor mit den oberen Kollektorhaltern 8.0 befesti- gen, Bild 12. (Die anderen Kollektoren werden später nach Einlegen aller Sei- tenteile befestigt.) Spax 5 x 30 obere Kollektor- halter 8.0 oberer Kollektor-...
- Seite 15 Montageanleitung Indach Flachkollektor RK Montage - 15 - Randfalze der Unterteile 1.1 und 1.2 um Seitenteile 2.0 und 3.0 biegen. Dies ist wichtig für einen wasserdichten Übergang zu den Dachplatten. Tip: Randfalz mit Blechschere zweimal einschneiden. Die Kante der Seitenteile darf wegen Dichtheit dabei max.
- Seite 16 Montageanleitung Indach Flachkollektor RK Montage - 16 - Hafter 9.0 anbringen. Seitenteile 2.0 und 3.0 mit den Haftern und Nägeln 9.0 an die Dachlatten heften, Bild 16 Seitenteil Hafter 9.0 Mit Nägel Bild 16 Oberteile 4.x aufschieben Blechrandfalz der Seitenteile 2.0 Oberteil und 3.0 um die Oberteile schließen, Bild 17...
- Seite 17 Montageanleitung Indach Flachkollektor RK Montage - 17 - Überstand umbiegen. Den Überstand, sowohl unten als auch oben, nach unten umbiegen, Bild 19. Überschubleiste an beiden Schnittdarstellung Enden nach unten biegen Kollektor und Bleche Überschubleiste Kollektor Seitenteil Seitenteil Bild 19 Bleiblech anformen Das gewellte Bleiblech von 1.1, 1.3 bzw 1.2 an die Dachziegelkontur anformen.
- Seite 18 Montageanleitung Indach Flachkollektor RK Montage - 18 - Eindeckbeispiele Mit Draht an Falzziegel Biberschwanz Der Latte sichern Frankfurter Pfanne Flachdachpfanne Bild 21 Verrohrung der Kollektoren An dieser Stelle erfolgt die Verrohrung der Kollektoren, Hinweise siehe Kapitel 4.6 Abdeckbleche 5.0 montieren. Nach erfolgter Installation der Verrohrung, Erstbefüllung, Entlüftung und Dichtheitskon- trolle, die Abdeckbleche 5.0 unter die Oberteile 4.1, 4.3 und 4.2 einstecken.
-
Seite 19: Positionierung Des Fühlers
Montageanleitung Indach Flachkollektor RK Fühler / Solakreisanschluß - 19 - Positionierung des Fühlers - Bei Reihenmontage muß der Fühler immer in den letzten Kollektor in Flußrichtung (der Kollektor, bei dem der warme Vorlauf zum Speicher geht) eingesetzt werden. - Es ist darauf zu achten, da0 der Kollektor mit dem Fühler nicht beschattet wird. - Ca. -
Seite 20: Montagehinweise Für Das Anschluß- Und Verbindungs-Set Mit Schneidring
Überwurfmuttern (3) lösen und Schneidring (1) mit Entlüftungsstopfen austauschen. An- schließend die Überwurfmutter handfest anziehen und mit einem passenden Gabel- schlüssel eine Umdrehung weiterdrehen. Hinweis: Auch bei Austausch dürfen nur Original-REM-Bestandteile eingesetzt werden, da sonst jegliche Garantieansprüche erlöschen. (3) Überwurfmutter aus Messing (1) Schneidring aus Messing (2) Messing T-Stück... -
Seite 21: Hinweise Zur Installation
Montageanleitung Indach Flachkollektor RK Installation, Elektroinstallation, Betriebshinweise - 21 - Hinweise zur Installation Alle Installationsarbeiten sind von einem zugelassenen Fachmann auszuführen. Die Verrohrung der Vor- und Rücklaufleitungen ist mit Kupferrohren (gem. DIN 1786) oder zugelassenen System auszuführen. Bei Kupferrohren ist nach Druck- behälterverordnung hart zu löten. -
Seite 22: Elektroinstallation, Potentialausgleich Und Blitzschutz
Montageanleitung Indach Flachkollektor RK Hinweise zur Installation - 22 - Lüfterziegel Kollektor- umrahmung Bild 25 Verrohrung durch Dachziegel Oberteil mit Lüftungshaube verlegen. Für Abdichtung in Lüftungsplatte sorgen. Kollektor Öffnung (Bördelung) bauseits anbringen und abdichten Kollektor- umrahmung Bild 26 Oberteil Kollektor max. -
Seite 23: Betriebshinweise / Häufigste Fehlerquellen
60° C zu begrenzen, da es sonst zu Verbrühungen am Wa rmwasseraustritt kommen kann. Rücknahme Nach Gebrauch können die Kollektoren an die Firma REM GmbH zurückgegeben werden. Kosten für Demontage und Transporte werden nicht übernommen. Sämtliche Materialien des Kollektors sind recyclebar und werden durch die Firma REM GmbH ordnungsgemäß entsorgt. -
Seite 24: Abnahmeprotokoll
Montageanleitung Indach Flachkollektor RK Abnahmeprotokoll - 24 - Abnahmeprotokoll Datum: Bauvorhaben : __________________________________________________________ Adresse : ______________________________________________________________ ausführende Firma : ________________________________ Monteur: _____________ Solaranlage Ausführung (Stück): RK 215 _________ RK 250 ________ Herstellernummer der Kollektoren : __________________________ Montageart : Aufdach Indach Freiaufstellung Ausrichtung Kollektoren: Süd... - Seite 25 Montageanleitung Indach Flachkollektor RK Abnahmeprotokoll - 25 - Abnahmeprotokoll – Blatt 2 – Korrosionsschutzanode im Speicher eingebaut : nein Magnesiumanode Fremdstrom-Daueranode Fremdstrom-Daueranode angeschlossen und überprüft Brauchwassermischer eingebaut : nein Speicher trinkwasserseitig gefüllt und entlüftet : nein Absperrvorrichtung am Speicher geöffnet : nein Sicherheitsventil trinkwasserseitig eingebaut _______bar...
- Seite 26 Montageanleitung Indach Flachkollektor RK - 26 - Notizen :...
- Seite 27 Montageanleitung Indach Flachkollektor RK - 27 -...
- Seite 28 Montageanleitung Indach Flachkollektor RK - 28 - REM GmbH – Benzstraße 2 – D-84056 Rottenburg Tel. +49 (0)8781-201567 Fax +49 (0)8781-201569 e-mail info@rem-gmbh.com 02/2008 Technische Änderungen vorbehalten...
