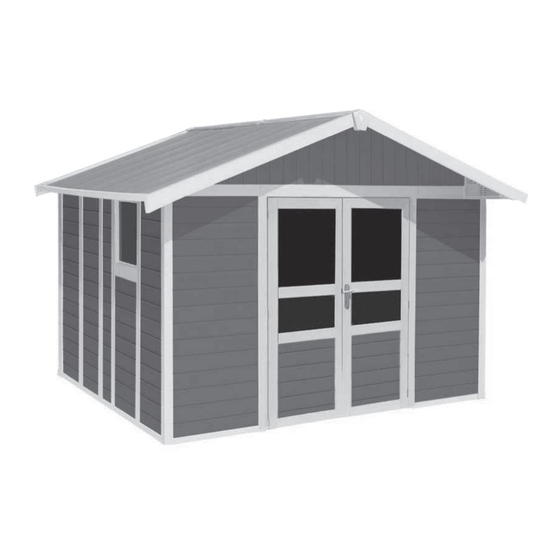

- Seite 1 BASIC HOME 11 3150 X 3555 ZQ37 140603 À CONSERVER TO BE KEPT BITTE AUFBEWAHREN NOTICE DE MONTAGE ASSEMBLY INSTRUCTIONS AUFBAUANLEITUNG ISTRUZIONI PER IL MONTAGGIO MANUAL DE MONTAJE MONTAGE INSTRUCTIES FOLHETO DE MONTAGEM...
- Seite 2 Gartenhaus / Gerätehaus Jardin GROSFILLEX. Le consigliamo di leggere Wij raden u aan om deze Recomendamos leitura aus dem Hause Grosfillex Nous vous recommandons de We recommend that you read interamente le istruzioni per il Le recomendamos lea por montage instructies grondig completa deste folheto de entschieden haben.
- Seite 3 BASIC HOME 11RG-03...
- Seite 4 OUTILLAGE TOOLS WERKZEUG ATTREZZI HERRAMIENT AS GEREEDSCHAP FERRAMENTAS 2,50m Ø 6mm 10-13 Ø 10mm 30-50 mm 30-50 mm 30-50 mm 30-50 mm 3150 mm BASIC HOME 11RG-04...
- Seite 5 Untergrundes: Bien noter que l'on peut Please note that you can only einwandfreies Le Home Garden Grosfillex monter un abri Grosfillex assemble a Grosfillex shed on Ergebnis Ihrer M ontage, possono essere costruite solo uniquement completely flat ground and...
- Seite 6 BASIC HOME 11RG-06...
- Seite 7 BASIC HOME11RG-07...
- Seite 8 BASIC HOME11RG-08...
- Seite 9 BASIC HOME 11RG-09...
- Seite 10 BASIC HOME 11RG-10...
- Seite 11 BASIC HOME 11RG-11...
- Seite 12 M02A (x4) F4B23 (x4) V13- SH03 (x8) A02 (x2) M02A F4B23 F4B23 Ø4,2X25mm BASIC HOME 11RG-12...
- Seite 13 F4B3 (x2) F4F3 (x2) A01B (x1) A02- SHA (x1) V13- SH03 (x4) V13- SH03 (x4) F4B3 F4B3 Ø4,2X25mm F4F3 F4F3 Ø4,2X25mm A01B Ø4,2X25mm BASIC HOME 11RG-13...
- Seite 14 M02A (x1) V04- SH01 (x1) V08- SH01 (x1) V23- SH01 (x1) Ø 10mm M02A Ø 10mm Ø8X50mm Ø10mm Ø 36mm DECO11RG-14...
- Seite 15 A (x1) A03- SHA (x6) V03- SH09 (x6) V16- SH05 (x6) V22- SH07 (x6) Ø 6mm Ø 6mm Ø4,2X35mm Ø14mm Ø6mm BASIC HOME 11RG-15...
- Seite 16 B (x1) A03- SHA (x4) V03- SH09 (x4) V16- SH05 (x4) V22- SH07 (x4) Ø 6mm 90 ° 90 ° 0,75m Ø 6mm Ø4,2X35mm Ø14mm Ø6mm BASIC HOME 11RG-16...
- Seite 17 M02A (x1) C (x1) M02A NE PAS FIXER AU SOL DO NOT SECURE IT NICHT AM BODEN BEFESTIGEN NO FIJAR AL SUELO NON FISSARE AL SUOLO NIET BEVESTIGEN AAN DE BODEM NÃO FIXAR AO SOLO Intérieur Inside BASIC HOME 11RG-17...
- Seite 18 M02A (x2) A(x1) M02A NE PAS FIXER AU SOL DO NOT SECURE IT NICHT AM BODEN BEFESTIGEN NO FIJAR AL SUELO NON FISSARE AL SUOLO NIET BEVESTIGEN AAN DE BODEM NÃO FIXAR AO SOLO Intérieur Inside M02A BASIC HOME 11RG-18...
- Seite 19 F2A(x1) BASIC HOME 11RG-19...
- Seite 20 F1H10 (x1) M02A F1H10 F1H10 BASIC HOME 11RG-20...
- Seite 21 F10A(x1) F10A F10A F10A BASIC HOME 11RG-21...
- Seite 22 F1H10 (x1) F1H10 F1H10 F1H10 BASIC HOME 11RG-22...
- Seite 23 F10A(x1) F10A F10A F10A BASIC HOME 11RG-23...
- Seite 24 EM13 (x1) F10A (x1) M02B (x1) M02B F10A EM13 F1H10 EM13 M02B F1H10 F10A BASIC HOME 11RG-24...
- Seite 25 F1H10 (x4) CLIC F1H10 BASIC HOME 11RG-25...
- Seite 26 F10A (x1) F3A (x1) F10A F1H10 F1H10 F10A BASIC HOME 11RG-26...
- Seite 27 F10A (x4) F1H10 (x6) F3A (x2) F1H11 (x5) F1H11 F1H10 F1H10 F10A BASIC HOME 11RG-27...
- Seite 28 G1 (x2) EF1 (x1) F1H10 (x1) F1H10 BASIC HOME 11RG-28...
- Seite 29 F24D3 (x2) F24E1 (x1) M33 (x4) F24E1 F24E1 CLIC CLIC F24D3 CLIC F24D3 CLIC F24D3 BASIC HOME 11RG-29...
- Seite 30 S05F (x1) Intérieur S05F Inside S05F BASIC HOME 11RG-30...
- Seite 31 F1V3 (x2) EF1 (x1) F24E1 (x1) F1V3 CLIC CLIC F24E1 EF1 + F24E1 S05F BASIC HOME 11RG-31...
- Seite 32 F2A (x3) F3A (x8) F1H10 (x55) EM14 (x1) M02B (x1) F1H10 F1H11 F1H10 F1H10 F1H10 730 mm 730 mm 730 mm 365 mm 730 mm EM13 F1H10 730 mm F1H10 730 mm F1H10 730 mm F1H10 730 mm F1H10 730 mm F1H11 F1H10 F1H10...
- Seite 33 A65C (x1) V04- SH01 V08- SH01 (x3) M33 (x2) V23- SH01 (x3) M32 (x2) M02B (x2) V16-SH05 (x2) Ø10mm A65C A65C Ø4,2x35mm Ø8X50mm Ø36mm Ø10mm Ø 10mm BASIC HOME11RG-33...
- Seite 34 V03- SH09 (x3) V11- SH02 (x8) V20- SH08 (x3) (x2) M5D (x1) Ø 6mm Ø4X40mm Ø6mm Ø4X40mm Ø 6mm Ø6mm CLIC Ø4X45mm BASIC HOME 11RG-34...
- Seite 35 A03 (x12) V03- SH09 (x12) V16- SH05 (x12) V22- SH07 (x12) Ø6mm Ø4,2X35mm Ø 6mm Ø14mm Ø6mm BASIC HOME 11RG-35...
- Seite 36 F4B23 (x4) V13- SH03 (x8) A02 (x2) F4B23 F4B23 Ø4,2X25mm Intérieur Intérieur Inside Inside BASIC HOME 11RG-36...
- Seite 37 F3D1 (x2) F3C1 (x2) F3B3 (x1) A15A (x2) F3D1 F3D1 Intérieur Inside A15A F3B3 F3C1 F3C1 A15A A15A Intérieur Inside BASIC HOME 11RG-37...
- Seite 38 F24A2 (x1) M1A1 (x2) M1A2 (x2) F24A2 F24A2 Intérieur Inside F24A2 M1A1 M1A2 M1A2 M1A1 BASIC HOME 11RG-38...
- Seite 39 M06A/M06B (x2) V01- SH04 (x8) V22- SH07 (x8) ET3 (x2) M06A M06B Ø4X32mm Ø14mm BASOC HOME 11RG-39...
- Seite 40 T3-1 (x2) T3-2 (x2) T3-3 (x2) T3-4 (x2) T3-2 T3-3 T3-1 T3-4 T3-3 T3-4 T3-2 T3-1 BASIC HOME 11RG-40...
- Seite 41 F4T3 (x4) YM09 (x2) F4T3 Intérieur F4T3 Inside CLIC F4T3 F4T3 YM09 BASIC HOME 11RG-41...
- Seite 42 EA9A (x1) EA9B (x1) EA9C EA9B EA9A EA9B Ø4X8mm EA9A EA9B EA9A BASIC HOME 11RG-42...
- Seite 43 EA9B (x1) EA9C (x1) EA9C EA9B EA9A EA9C Ø4X8mm EA9B EA9C EA9B BASIC HOME 11RG-43...
- Seite 44 H (x1) BASIC HOME 11RG-44...
- Seite 45 V05- SH06 (x4) V06- SH06 (x4) V21- SH06 (x8) Ø6mm Ø18mm Ø18mm Ø6X80mm BASIC HOME 11RG-45...
- Seite 46 F1T3 (x22) F1T3 CLIC BASIC HOME 11RG-46...
- Seite 47 A12C (x8) A12C BASIC HOME 11RG-47...
- Seite 48 M8A (x32) CLIC BASIC HOME 11RG-48...
- Seite 49 FP113A (x1) K10 (x1) EP1K (x1) EP2K (x1) EP1N EP2N FP113A 0 mm 0 mm EP1N EP2N BASIC HOME 11RG-49...
- Seite 50 V11- SH02 (x20) (x5) CLIC Ø4X45mm BASIC HOME 11RG-50...
- Seite 51 V11- SH02 (x20) (x2) V11- SH02 (x8) Ø4X45mm CLIC Ø4X45mm BASIC HOME11RG-51...
- Seite 52 FP113C (x1) FP113C BASIC HOME 11RG-52...
- Seite 53 F11C (x5) F11C F11C F11C F11C F11C 50mm 37mm 50mm 37mm BASIC HOME 11RG-53...
- Seite 54 V13- SH03 (x8) V22- SH07 (x8) F11C Ø14mm Ø4,2X25mm Ø4,2X25mm Ø14mm Ø4,2X25mm BASIC HOME 11RG-54...
- Seite 55 A15- SHA (x4) V13- SH03 (x8) V22- SH07 (x8) F11C Ø14mm Ø4,2 x 25mm Ø4,2 x 25mm Ø14mm Ø4,2X25mm BASIC HOME 11RG-58...
- Seite 56 V20- SH08 (x4) Ø4X40mm Ø4X40mm BASIC HOME 11RG-55...
- Seite 57 V13- SH03 (x8) 100cm Ø4,2X25mm BASIC HOME 11RG-56...
- Seite 58 A15- SHA (x4) V13 - SH03 (x4) V22 - SH07 (x8) Ø14mm Ø4,2 x 25mm Ø14mm BASIC HOME 11RG-57...
- Seite 59 F18A-SHB (x12) A22-SHB (x12) V27-SHB (x24) F18A F18A CLIC F18A BASIC HOME 11RG-59...
- Seite 60 V11- SH02 (x4) V16- SH05 (x8) Ø4X45mm Ø4,2X35mm BASIC HOME 11RG-60...
- Seite 61 V11- SH02 (x88) (x19) A12C Ø4X45mm Ø4X45mm Ø4X45mm Ø4X45mm BASIC HOME 11RG-61...
- Seite 62 A9A (x8) BASIC HOME 11RG-62...
- Seite 63 V11- SH02 (x8) Ø4X45mm BASIC HOME 11RG-63...
- Seite 64 F8D (x1) M5C (x1) BASIC HOME 11RG-64...
- Seite 65 F72D (x4) M5B (x2) F72D F72B BASIC HOME 11RG-65...
- Seite 66 A14 (x4) M5F1 (x2) M5F2 (x2) F72D M5F1 M5F2 M5F2 M5F1 M5F1 BASIC HOME 11RG-66...
- Seite 67 F71C (x4) M5E1 (x2) M5E2 (x2) V20- SH08 (x4) F71C Ø4X40mm M5E1 M5E2 M5E1 + F71C M5E2 + F71C M5E2 + F71C M5E1 + F71C BASIC HOME 11RG-67...
- Seite 68 M5A (x2) V20- SH08 (x4) V13- SH03 (x16) Ø4X40mm Ø4,2X25mm Ø4,2X25mm Ø4,2X25mm Ø4,2X25mm BASIC HOME 11RG-68...
- Seite 69 Conseils pour rendre étanche votre abri. Matériel n écessaire présenté non fourni (adh ésif d'emballage transparent, cartouche silicone, ...) Tips for a waterproof shed. Necessar y tools not supplied. Consigli per rendere a tenuta stagna la vostra casetta.Materiale necessario non fornito ( nastro adesivo trasparente, silicone, etc.). Tipps zum Abdichten Ihres Hauses: Silikon, transparentes Abdichtband (nicht im Lieferumfang enthalten).
- Seite 70 Wir raten Ihnen auch, sich mit Ihrer Versicherung in Verbindung zu votre contrat d’assurance habitation. Grosfillex guarantee as follows : The garden shed and its components setzen, da die Garantie Ihres Gartenhauses eine Vertragsänderung are guaranteed against any material or manufacturing fault for 10 Ihrer Hausratversicherung erfordern könnte.
- Seite 71 INFORMACIÓN Y GARANTÍA em lajes de brita ou em pinos para ângulos de betão. Acima dos 5 m2, Zoals op alle producten uit ons gamma is ook op dit tuinhuis een Grosfillex aconselhamos sistematicamente a realização prévia de uma laje de betão garantie van toepassing, onder de volgende voorwaarden : (fundação) na qual deve ser edificada e fixada o seu abrigo.
