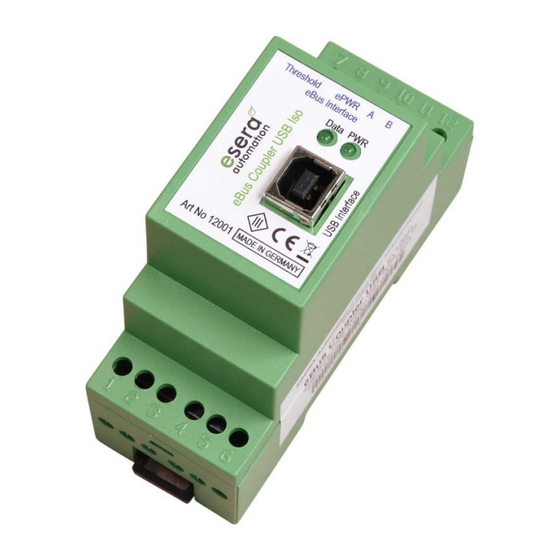

esera automation eBus Koppler USB Bedienungsanleitung

esera automation eBus Koppler USB Bedienungsanleitung

Art. Nr. 12001
 eBus Koppler zum Schreiben und Lesen
von eBus Daten (Physikalische Schicht OSI 1)
 Galvanische Trennung von eBus und PC Schnittstelle
 Verpolungssicherer eBus Eingang
 LED-Anzeige für „USB Power" und
„eBus Power" und „Aktivität"
 Hutschienengehäuse für den platzsparenden
Schaltschrankeinbau
 Anschluss für eBus per Schraubklemmen
 Einfache Montage
 Gehäusefarbe Grün
1
Einführung
Bevor Sie mit der Montage des eBus Koppler USB Iso beginnen und das Gerät in Betrieb nehmen lesen Sie
diese Montage- und Bedienungsanleitung bis zum Ende in Ruhe durch, besonders den Abschnitt der
Sicherheitshinweise.
Produktbeschreibung
2
Mit dem eBus Koppler können Sie lesend und schreibend auf den eBus zugreifen, somit können Sie mit
entsprechender Software alle Daten Ihrer Heizung auswerten und neue Werte auf den Heizungsbus
schreiben.
Der eBus Koppler ist mit einer galvanischen Isolation zwischen eBus und PC-Schnittstelle ausgestattet. Das
Gehäuse des eBus Kopplers ist für den Schaltschrankeinbau vorbereitet.
Der eBus Eingang ist bipolar ausgeführt, dadurch brauchen Sie beim Anschluss nicht auf die Polarität achten.
Als Datenschnittstelle zu Ihrem PC ist der eBus Koppler mit einer USB-Schnittstelle ausgestattet.
Softwareseitig steht jeweils eine serielle Schnittstelle, (COM-Port), zur Verfügung. Die entsprechenden Treiber
sind über unsere Webseite im Artikelbereich „Download" verfügbar.
Der eBus Koppler wird rechnerseitig über die USB Schnittstelle mit Strom versorgt.
An der Frontplatte hat der eBus Koppler jeweils eine LED-Anzeige für „Power" und „eBus Aktivität". Im Bereich
der eBus Klemme signalisiert eine grüne LED „eBus vorhanden". Für den Betrieb des eBus Koppler USB Iso
ist ein externes Netzteil notwendig, welches nicht im Lieferumfang enthalten ist. Wir empfehlen den Einsatz
eines unserer 12 V oder 24 V Hutschienennetzteile.
Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, ohne ausdrückliche Zustimmung von ESERA-Automation oder E-Service GmbH
nicht erlaubt. Technische Änderungen vorbehalten.  ESERA-Automation, E-Service GmbH 2018
www.esera.de
Bedienungsanleitung
eBus Koppler USB Iso
12001_V3_Anleitung eBus Koppler USB.docx
Seite 1 von 5
