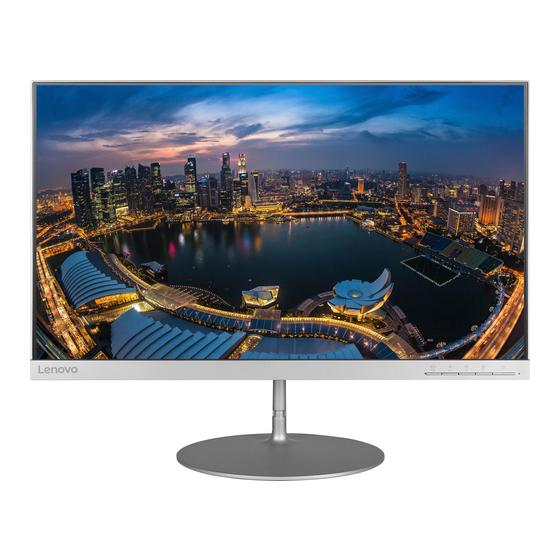

Lenovo
L24q-20
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Lenovo L24q-20

  • Seite 1 Lenovo L24q-20 Bedienungsanleitung...
  • Seite 2 Erste Auflage (August 2016) © Copyright Lenovo 2016. Produkte, Daten, Computersoftware und Dienste von LENOVO werden ausschließlich mit privaten Mitteln entwickelt und gemäß 48 C.F.R. 2.101 als gewerbliche Produkte an staatliche Einrichtungen mit eingeschränkten und befristeten Rechten auf Verwendung, Vervielfältigung und Veröffentlichung verkauft.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ������������������������������������������������������������������������������������������������������������������������������������������������iii Allgemeine Sicherheitsinformationen �������������������������������������������������������������������������������������������������������������������������������������������������������������iii Zertifiziert nach TCO ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� iv Kapitel 1� Inbetriebnahme ����������������������������������������������������������������������������������������������������������������������������������1-1 Lieferumfang ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������1-1 Wichtige Hinweise �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������1-2 Produktübersicht ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������1-2 Neigung einstellen ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������1-2 Tasten am Monitor ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������1-3 Einrichten des Monitors ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������1-3 Anschließen und Einschalten des Monitors ����������������������������������������������������������������������������������������������������������������������������������������������1-3 Kapitel 2� Anpassen und Verwenden des Monitors�������������������������������������������������������������������������������������������2-1 Komfort und Zugänglichkeit ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������2-1 Einrichten Ihres Arbeitsplatzes �����������������������������������������������������������������������������������������������������������������������������������������������������������������2-1 Position des Monitors �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������2-1...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Allgemeine Sicherheitsinformationen Tipps für die Verwendung Ihres Computers finden Sie unter: http://www.lenovo.com/safety Lesen Sie vor der Installation des Produkts alle Sicherheitsinformationen durch� WARNUNG Um Stromschläge zu vermeiden: • Die Abdeckungen nicht entfernen. • Verwenden Sie dieses Gerät nicht ohne installierten Ständer�...
  • Seite 5: Zertifiziert Nach Tco

    Zertifiziert nach TCO Congratulations! This product is TCO Certified – for Sustainable IT TCO Certified is an international third party sustainability certification for IT products. TCO Certified ensures that the manufacture, use and recycling of IT products reflect environmental, social and economic responsibility. Every TCO Certified product model is verified by an accredited independent test laboratory.
  • Seite 6: Kapitel 1� Inbetriebnahme

    Kapitel 1� Inbetriebnahme Diese Bedienungsanleitung enthält detaillierte Gebrauchsanleitungen für den Nutzer. Auf dem Einstellungsposter finden Sie eine Übersicht mit Kurzanleitungen. Lieferumfang Die folgenden Artikel gehören zum Lieferumfang dieses Produkts: • Informationsflyer • Flachbildmonitor • Netzadapter • HDMI-Kabel • Monitorfuß • Ständer HDMI Kapitel 1�...
  • Seite 7: Wichtige Hinweise

    Wichtige Hinweise Schauen Sie sich zur Montage und Aufstellung Ihres Monitors bitte die nachstehenden Abbildungen an� Hinweis: Versuchen Sie, die Anzeigefläche des Monitors möglichst nicht zu berühren. Die Anzeigefläche besteht aus Glas und kann durch rohe Behandlung und übermäßigen Druck beschädigt werden�...
  • Seite 8: Tasten Am Monitor

    Tasten am Monitor Die Tasten am Panel bieten Zugriff auf zahlreiche Funktionen. Schlagen Sie für Informationen zur Nutzung dieser Tastatursteuerung auf Seite „Einstellen des Anzeigebildes“ auf Seite 2-3 nach� Einrichten des Monitors Dieses Kapitel enthält Informationen über die Einstellung Ihres Monitors. Anschließen und Einschalten des Monitors Hinweis: Lesen Sie „Sicherheitshinweise“...
  • Seite 9 2� Verbinden Sie das eine Ende des HDMI-Kabels mit dem HDMI-Anschluss des Monitors und das andere Ende mit dem Computer� HDMI Hinweis: Lenovo empfiehlt Kunden, die den HDMI-Eingang an Ihrem Monitor verwenden möchten, das „Lenovo HDMI auf HDMI Kabel OB47070“ zu kaufen www.lenovo.com/support/monitoraccessories.
  • Seite 10 4� Schließen Sie Ihre Kopfhörer an der Kopfhörerbuchse des Monitors an. Hinweis: Ein übermäßiger und/oder maximaler Lautstärkepegel kann zu bleibenden Hörschäden führen. Kopfhörer 5� Verbinden Sie den Netzadapter mit dem Monitor. Stecken Sie nun die Netzkabel von Monitor und Computer in eine geerdete Netzsteckdose� Hinweis: Zum Netzanschluss dieses Gerätes ist eine geprüfte Leitung zu verwenden.
  • Seite 11 6� Schalten Sie den Monitor und den Computer ein. 7� Laden Sie bei der Installation des Monitor-Treibers den für Ihr Monitor-Modell entsprechenden Treiber von der Lenovo-Webseite http://www.lenovo.com/support/L24q 20 - � Siehe Abschnitt „Manuelle Installation des Monitortreibers“ auf Seite 3-5 für die Installation des Treibers.
  • Seite 12: Kapitel 2� Anpassen Und Verwenden Des Monitors

    Leistungsmaximierung und zu Ihrem Wohlbehagen beim Arbeiten am Computer an� Nähere Informationen zu allen diesen Themen finden Sie auf der Webseite für Healthy Computing unter: http://www.lenovo.com/healthycomputing/. Einrichten Ihres Arbeitsplatzes Verwenden Sie eine Arbeitsfläche in geeigneter Höhe und mit einem verfügbaren Arbeitsbereich, der Ihnen ein bequemes Arbeiten ermöglicht.
  • Seite 13: Kurztipps Für Gesunde Arbeitsgewohnheiten

    • Kippwinkel: Stellen Sie den Kippwinkel so ein, dass das Bild der Bildschirmanzeige optimal ist und zu Ihrer bevorzugten Kopf- und Nackenhaltung passt� • Allgemeine Aufstellregeln: Positionieren Sie Ihren Monitor so, dass kein Licht über Ihnen oder von Fenstern den Bildschirm grell erscheinen lässt oder reflektiert. Folgend sind einige weitere Tipps für ein bequemes Betrachten des Monitors gegeben: •...
  • Seite 14: Einstellen Des Anzeigebildes

    Einstellen des Anzeigebildes In diesem Abschnitt werden die Funktionen zur Einstellung der Monitoranzeige erläutert. Verwenden der direkten Einstellfunktionen Sie können die direkten Einstellfunktionen verwenden, wenn das OSD-Menü nicht angezeigt ist. Symbol Bezeichnung Beschreibung Input Source Zum Umschalten der Video-Eingangsquelle (Eingangsquelle) Zur vorherigen Ebene im OSD-Menü...
  • Seite 15: Verwenden Des Osd-Menüs

    Verwenden des OSD-Menüs Im OSD lassen sich die Tasten für die Konfiguration der Einstellungen anzeigen. Brightness/Contrast Exit Left Right So nutzen Sie diese Einstellmöglichkeiten: 1� Drücken Sie zum Öffnen des OSD-Menüs. 2� Verwenden Sie oder , um durch die Symbole zu scrollen� Wählen Sie ein Symbol, aktivieren Sie die ausgewählte Funktion mit der Taste �...
  • Seite 16 Tabelle 2-1. OSD-Funktionen OSD-Symbol im Bedienelemente Untermenü Beschreibung Hauptmenü und Einstellungen Einstellung der allgemeinen Helligkeit Brightness (Helligkeit) Brightness (Helligkeit)/ Zum Einstellen des Kontrastes zwischen hellen und dunklen Alle Eingänge Bereichen. Contrast (Kontrast)/ Contrast (Kontrast) DCR (dynamisches Kontrastverhältnis) Aktiviert das dynamische Kontrastverhältnis� DCR (dynamisches Kontrastverhältnis) Zum Anpassen der Intensität roter, grüner und blauer Farbanteile�...
  • Seite 17 Tabelle 2-2. OSD-Funktionen OSD-Symbol im Bedienelemente Untermenü Beschreibung Hauptmenü und Einstellungen • Schnellere Reaktionszeit� • Aus • Normal Over Drive (Übergröße) • Maximal Bildschirm-Priorisierung • Text Mode (Textmodus) • Web pic Mode (Web-Bild-Modus) NovoVision • Video Mode (Videomodus) • Low Blue Light (kurzwelliges Blaulicht) Zeigt Auflösung, Bildwiederholfrequenz und Details zum Gerät.
  • Seite 18: Auswählen Eines Unterstützen Anzeigemodus

    Auswählen eines unterstützen Anzeigemodus Der Anzeigemodus des Monitors wird durch den Computer gesteuert. Informieren Sie sich daher in den Unterlagen Ihres Computers über die Änderung der Anzeigemodi. Die Bildgröße, -position und -form werden möglicherweise geändert, wenn der Anzeigemodus geändert wird. Dies ist normal und das Anzeigebild kann durch automatische Bildeinstellung und die anderen Bildeinstellungen neu angepasst werden.
  • Seite 19: Energieverwaltung

    Energieverwaltung Der Energiesparmodus wird aktiviert, wenn der Computer erkennt, dass weder die Maus noch die Tastatur innerhalb einer bestimmten Zeit betätigt wurde. Die folgende Tabelle beschreibt verschiedene Betriebsmodi. Schalten Sie den Monitor aus, wenn Sie Feierabend haben oder wenn er über eine längere Zeit nicht verwendet wird, um maximal Energie zu sparen�...
  • Seite 20: Pflegen Des Monitors

    Pflegen des Monitors Schalten Sie unbedingt die Stromversorgung aus, bevor Sie irgendeine Wartungsarbeit am Monitor durchführen� Was Sie nicht machen dürfen: • Wasser oder Flüssigkeit direkt an den Monitor kommen lassen. • Lösungsmittel oder Schleifmittel verwenden. • Leicht entzündliche Reinigungsmittel zum Reinigen des Monitors oder anderen elektrischen Geräten verwenden�...
  • Seite 21: Kapitel 3� Referenzinformationen

    Kapitel 3� Referenzinformationen In diesem Abschnitt finden Sie die Spezifikationen des Monitors, Anweisungen zur manuellen Installation des Monitortreibers, Fehlerbehebungstipps und Kundendienstinformationen. Spezifikationen des Monitors Tabelle 3-1. Monitorspezifikationen für das Modell L24q-20 Tiefe 237,26 mm (9,34 Zoll) Abmessungen Höhe 422,43 mm (16,63 Zoll)
  • Seite 22 Tabelle 3-1. Monitorspezifikationen für das Modell L24q-20 Kommunikationen VESA DDC Horizontale Frequenz 30 kHz - 90 kHz Vertikale Frequenz 50 Hz - 75 Hz Unterstützte Anzeigemodi Werkseitige 1920 x 1080 mit 60 Hz Standardauflösung In Betrieb 0°bis 40°C (32°bis 104°F)
  • Seite 23: Fehlerbehebung

    Fehlerbehebung Wenn Probleme beim Einrichten oder Verwenden des Monitors auftreten, können Sie versuchen sie selber zu beheben� Probieren Sie bitte zuerst die zutreffenden Vorschläge, bevor Sie Ihren Händler oder Lenovo anrufen, um Ihre Probleme zu lösen. Tabelle 3-2. Fehlerbehebung Problem Mögliche Ursache...
  • Seite 24: Manuelle Bildeinstellungen

    Tabelle 3-2. Fehlerbehebung Problem Mögliche Ursache Vorgeschlagene Referenz Vorgehensweise Die Betriebsanzeige Das Videosignalkabel Stellen Sie sicher, dass das „Anschließen und leuchtet gelb, aber ist locker bzw� nicht Videokabel richtig mit dem Einschalten des es ist kein Bild zu mit dem Monitor oder Monitor und Computer Monitors“...
  • Seite 25: Manuelle Installation Des Monitortreibers

    X:\Monitor Drivers\Windows 7 (wobei X „der Ordner ist, in dem sich der heruntergeladene Treiber befindet“ (z.B. Desktop)). 14� Wählen Sie die Datei „L24q-20�inf“ und klicken Sie dann auf die Taste Open (Öffnen)� Klicken Sie auf die Taste OK� 15� Wählen Sie im neuen Fenster L24q-20 und klicken Sie dann auf Next (Weiter)�...
  • Seite 26: Monitor-Treiberinstallation In Windows 10

    13� Klicken Sie auf die Taste Have Disk (Festplatte)� Klicken Sie auf die Browse (Suchen)-Taste und navigieren Sie zum Verzeichnis, in dem Sie die Treiber gespeichert haben. 14� Wählen Sie die Datei „L24q-20�inf“ und klicken Sie dann auf die Taste Open (Öffnen)� Klicken Sie auf die Taste OK�...
  • Seite 27: Kundendienstinformationen

    Kundendienstinformationen Kundenverantwortlichkeiten Die Garantie gilt nicht für Produkte, die durch Unfälle, unsachgemäße Verwendung, unsachgemäße Installation, nicht den Produktspezifikationen und -anweisungen entsprechende Verwendung, natürliche oder persönliche Katastrophen oder durch unberechtigte Änderungen, Reparatur bzw. Modifikationen, beschädigt wurden. Folgend sind Beispiele für Schäden durch unsachgemäße Verwendung, die nicht von der Garantie abgedeckt werden: •...
  • Seite 28: Anhang A� Service Und Kundendienst

    Innerhalb der Garantiezeit können Sie auch Unterstützung zum Austausch von Produkten oder defekten Komponenten in Anspruch nehmen. Darüber hinaus ist es möglich, einen Vor-Ort-Service zu nutzen, falls Ihr Produkt in einem Lenovo-Computer installiert ist. Unsere Mitarbeiter des technischen Kundendienstes helfen Ihnen gerne, die beste Alternative zu finden.
  • Seite 29: Anhang B� Hinweise

    Anhang B� Hinweise Lenovo bietet die Produkte, Services oder sonstige in diesem Dokument erwähnten Merkmale nicht zwingend in sämtlichen Ländern an. Wenden Sie sich an Ihren örtlichen Lenovo- Repräsentanten, wenn Sie erfahren möchten, welche Produkte und Services derzeit in Ihrer Region angeboten werden�...
  • Seite 30: Recyclinginformationen

    Platinen oder Treiber, ordnungsgemäß anhand der oben beschriebenen Methode für die Sammlung und das Recycling alter Computer und Monitore. Marken Die folgenden Begriffe sind Marken von Lenovo in den Vereinigten Staaten, anderen Ländern oder beides: Lenovo Das Lenovo-Logo...
  • Seite 31: Netzkabel Und Netzadapter

    Netzkabel und Netzadapter Verwenden Sie nur das vom Hersteller mitgelieferte Netzkabel und den vom Hersteller mitgelieferten Netzadapter� Verwenden Sie das Netzkabel nicht für andere Geräte� Anhang B. B-3...
