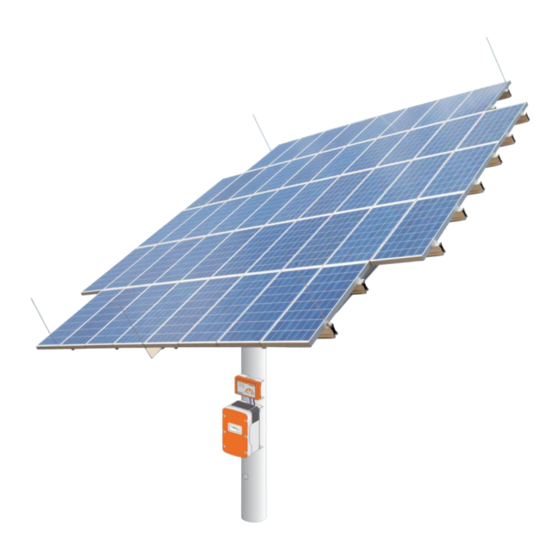

Inhaltszusammenfassung für Kirchner Solar Group sonnen_system 3_60CX
- Seite 1 Inspektion und Wartung NF10WA3xxEC gültig ab: 032014...
- Seite 2 Stand:032014; 8. Revision NF10WA3xxEC © Alle Rechte vorbehalten. Der Nachdruck, die Vervielfältigung, Übersetzung oder Verbreitung dieser Wartungsanleitung, auch auszugsweise, ist nur mit schriftlicher Genehmigung von Kirchner Solar Group GmbH erlaubt. Gedruckt auf Papier aus chlor- und säurefrei gebleichtem Zellstoff. gültig ab: 032014...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Verwendete Symbole und Wörter ....................4 Sicherheitshinweise ........................4 2.1. Zielgruppe..............................5 2.2. Zu dieser Anleitung ............................5 Benötigtes Werkzeug und Material ....................6 Funktionstest Windwarnsystem/ Overdrive ................... 6 4.1. Windwarnsystem Firma Kriwan ........................7 4.2. Windwarnsystem „Universal“ Firma Thies ....................10 4.2.1. -
Seite 4: Verwendete Symbole Und Wörter
1 Verwendete Symbole und Wörter Die in dieser Anleitung verwendeten Symbole und Wörter haben die folgende Bedeutung: Kennzeichnet eine Gefahrensituation, die, wenn sie nicht verhindert wird, zum Tod führt. Kennzeichnet eine Gefahrensituation, die, wenn sie nicht verhindert wird, zum Tod oder zu schwers- ten Verletzungen führen könnte. -
Seite 5: Zielgruppe
Müssen nach erfolgter Wartung noch Instandsetzungsarbeiten durchgeführt werden, muss das sonnen_system sofort stillgesetzt werden. Instandsetzungsarbeiten müssen dann ausgeführt werden, wenn die hier vorgegebenen Wartungszie- le nicht erreicht werden. Wartungsziele sind jeweils mit einem gekennzeichnet. Die Stillsetzung kann erst aufgehoben werden, wenn diese Instandsetzungsarbeiten ausgeführt wur- den und der ordnungsgemäße Zustand des sonnen_systems sichergestellt wurde. -
Seite 6: Benötigtes Werkzeug Und Material
3 Benötigtes Werkzeug und Material Zur Durchführung der Wartungsarbeiten benötigen Sie: eine geeignete Hebevorrichtung mit Kippsicherung einen Drehmomentschlüssel eine Fettpresse mit Verlängerung einen DC/ AC Spannungsprüfer die komplette Betriebsanleitung zum sonnen_system. 4 Funktionstest Windwarnsystem/ Overdrive Das Windwarnsystem besteht aus dem Windwarngerät und dem am sonnen_system montierten Windgeber. -
Seite 7: Windwarnsystem Firma Kriwan
4.1. Windwarnsystem Firma Kriwan Unten stehender Abbildung zeigt die Bedienfront des Windwarngeräts „Wind Protector INT820 W“ der Firma Kriwan. LED Alarm: Ohne Bedeutung LED W2: Ohne Bedeutung LED W1: Leuchtet, sobald ein Windereignis auftritt LED on: Leuchtet, sobald Gerät betriebsbereit Tasten ... - Seite 8 Falls nicht genügend Wind herrscht, muss der Windgeber manuell betätigt werden. Sobald während des folgenden Funktionstests die LED W1 aufleuchtet, muss dem Mitarbeiter am Windgeber signalisiert werden, dass er den Verfahrbereich des sonnen_systems verlassen muss. Stoppen Sie das sonnen_system, falls der Mitarbeiter den Verfahrbereich nicht rechtzeitig verlassen kann: Richten Sie sich dazu nach unten stehender Tabelle: Entnahme der folgenden Sicherungen im safeguard safeguard 1/ 3...
- Seite 9 Anzeige Einheit Default Akt. Ein- Funktion stellung Windgeschwindigkeit aktuell Batteriespannung* Oberflächentemperatur aktuell* °C Lichtstärke aktuell* kLux Alarmzustand Wechsel in den Parametriermodus Eingabe Passwort Windwarnstufe 1 Ein SLE+1 S2E-1 oder S1H+1 (größerer Wert) Windwarnstufe 1 Ein Verzögerung Windwarnstufe 1 Aus S1E-1 Windwarnstufe 1 Aus Verzögerung Lichtgrenze * kLux...
-
Seite 10: Windwarnsystem „Universal" Firma Thies
Windwarnsystem „Universal“ Firma Thies 4.2. Windgeschwindigkeit Batteriespannung Status-LED Grün: Keine Windwarnung; Gerät ok Rot: Windwarnung aktiv; Gerät ok Blinkt: Fehler aufgetreten; Batteriewarnung Navigation zu den Menüpunkten und Einstellen Parameter Auswahl Menüpunkt und Aktivierung Programmiermodus Speichern Parameter und Verlassen Menüpunkt; Reset nach 2 sec Dauergedrückt Auswahl Menüpunkt und Aktivierung Programmiermodus Batteriewarnkanal... -
Seite 11: Parameterliste
Lockern Sie die Schraube des Pendels so, dass der Windgeber frei schwingen kann. Verlegen Sie das Kabel des Windgebers so, dass es die Pendelbewegung nicht behindert. Der Windgeber befindet sich in jeder Stellung der Modulfläche im Lot. 7. -
Seite 12: Windwarnsystem „2" Firma Thies
Windwarnsystem „2“ Firma Thies 4.3. 1. Stellen Sie, wie im Folgenden beschrieben die Windwarnschwelle auf 1 m/s ein: 2. Stellen Sie den linken Drehschalter Nr.7 auf 0 und den rechten Drehschalter Nr.8 auf 1 ein. Siehe unten stehende Abbildung. Einschaltverzögerung LED (Statusanzeige) „sensor power“... -
Seite 13: Safeguard
6. Überprüfen Sie sie die Overdrive Sicherung. Eine defekte Sicherung wird durch die Error-LED an der SOLTRK angezeigt und auf der Sunny WebBox Bedienoberfläche durch den Fehler ERR- FUSE gemeldet. Die Overdrive Sicherung ist intakt. 7. Nach Abschluss des Funktionstests stellen Sie wieder den Ausgangswert der Windwarnschwelle ein. -
Seite 14: Filter Des Schaltschranklüfters
5.3. Filter des Schaltschranklüfters 1. Reinigen Sie den Filter, indem Sie ihn ausbauen und ausblasen. Der Filter ist gereinigt. 5.4. Schaltschrankthermostat 1. Testen Sie die Funktion des Schaltschrankthermostats durch Verstellen des Schaltpunkts. 2. Stellen Sie anschließend den Schaltpunkt wieder auf den ursprünglichen Wert ein. ... -
Seite 15: Verkabelung Und Steckverbindungen
7 Verkabelung und Steckverbindungen 1. Sichtkontrolle auf Beschädigungen: Insbesondere an den Kabeldurchführungen in den Mast bzw. Drehkopf. 2. Entlasten Sie zugbelastete Kabel. 3. Setzen Sie lockere Stecker wieder fest auf. 4. Befestigen Sie lose Kabel mit Kabelbindern. Verkabelung und Stecker sind unbeschädigt und ordnungsgemäß verlegt. 8 Schraubenverbindungen 1. -
Seite 16: Schwenktrieb
SE17C-102MHC-12MLC-BA101 Rev. U - Z sonnen_system 3_40/ 3_60 Kluebersynth-BLR-46-122 SE17D -102MHC-12MLC-BA101 Rev. alle sonnen_system 3_60CX SE17C - 102MHC-12MLC-S-BA101 Rev. alle Kluebersynth-BLR-46-122 Während des Abschmierens, müssen mit der Fettpresse unterschiedliche Mengen an Schmiermit- tel eingebracht werden. Mit einer 400 ml Fettpresse benötigen Sie für:... - Seite 17 3. Reinigen Sie alle Schmiernippel. 4. Verfahren Sie das sonnen_system an den Ost - oder West - Endschalter. Lagerring 21a: West-Endschalter Lasche Schneckengewinde 21b: Ost-Endschalter c, d: Kabeldurchführung Kegelrollenlager Verfahrweg des sonnen_systems zum Abschmieren, Zum Beispiel Start am Ost-Endschalter (Schnittdarstellung) 5.
-
Seite 18: Elevationsendschalter
Sichtkontrolle der Dichtung 13. Sichtkontrolle auf Sitz, Verformungen oder Beschädigungen. Der Schwenktrieb ist abgeschmiert, frei von Fahrgeräuschen und die Dichtung ist unbeschädigt. 10 Elevationsendschalter 1. Kontrollieren Sie auf Verschmutzung. 2. Überprüfen Sie die Betätigungsköpfe der Endschalter auf Schwergängigkeit, indem Sie sie manu- ell betätigen. -
Seite 19: Nördliche/ Südliche Hemisphäre
1. Kontrollieren Sie auf Verschmutzung. 2. Überprüfen Sie die Endschalter auf Schwergängigkeit, indem Sie sie jeweils manuell betätigen. 11.1. Nördliche/ südliche Hemisphäre 1. Verfahren Sie das sonnen_system manuell in Ost-Richtung. 2. Betätigen Sie manuell den Ost-Endschalter (21b, oben stehende Abbildung). Die Verfahrbewe- gung muss stoppen. -
Seite 20: Elevationsantrieb
gung muss stoppen. 5. Stoppt die Verfahrbewegung nicht, dann kontrollieren Sie die Stecker, Kabelverbindung und den Ost-Endschalter und führen den Test erneut durch. 6. Drehen Sie den markierten Hebel nach oben. 7. Verfahren Sie das sonnen_system manuell in West-Richtung. 8. Drehen Sie den Kreuzendschalter um 90° nach links. (Position 1) Die Verfahrbewegung darf nicht stoppen. -
Seite 21: Stehlager
13 Stehlager Abschmieren 1. Verwenden Sie das gleiche Schmiermittel wie für den Schwenktrieb. Abschmierintervalle Bis 3 Jahre nach Inbetriebnahme 1 mal jährlich Ab dem 4. Jahr Alle 5 Jahre 2. Pressen Sie Fett in den Schmiernippel, bis frisches Fett aus dem Lager austritt. 3. -
Seite 22: Soltrk
Sichtkontrolle auf Haltbarkeit und Lesbarkeit. Die Haltbarkeit und Lesbarkeit des Etiketts ist einwandfrei. 19 Abschluss der Wartungsarbeiten Bitte füllen Sie das beiliegende Wartungsprotokoll (Kopiervorlage) vollständig aus und senden Sie es an Kirchner Solar Group GmbH. Inspektion und Wartung NF10WA3xxEC gültig ab: 032014... -
Seite 23: Anhang
20 Anhang 20.1. Stillsetzen Falls nach Abschluss der Wartungsarbeiten noch Instandsetzungsarbeiten durchführt werden müs- sen, muss das sonnen_system bis zum Abschluss dieser Arbeiten stillgesetzt werden. Die Stillset- zung darf erst aufgehoben werden, wenn der einwandfreie Zustand des sonnen_systems festgestellt wurde. 1. -
Seite 24: Wartungsprotokoll
20.3. Wartungsprotokoll Inspektion und Wartung NF10WA3xxEC gültig ab: 032014... - Seite 25 gültig ab: 032014 NF10WA3xxEC Inspektion und Wartung...
-
Seite 26: Kontakt
SMA Solar Technology AG Kapitel 9 auf Seite 17 Kinematics Manufacturing Inc. Alle anderen Abbildungen: Kirchner Solar Group GmbH 21 Kontakt Im Fall von Unklarheiten oder Fragen nehmen Sie bitte Kontakt zu unserem Service auf. Kirchner Solar Group GmbH Auf der Welle 8...
