Montage- und Betriebsanleitung
NIL – Urinalspüler D 69 ½"
Montage-
und Betriebsanleitung
Urinal-
druckspüler
D 69

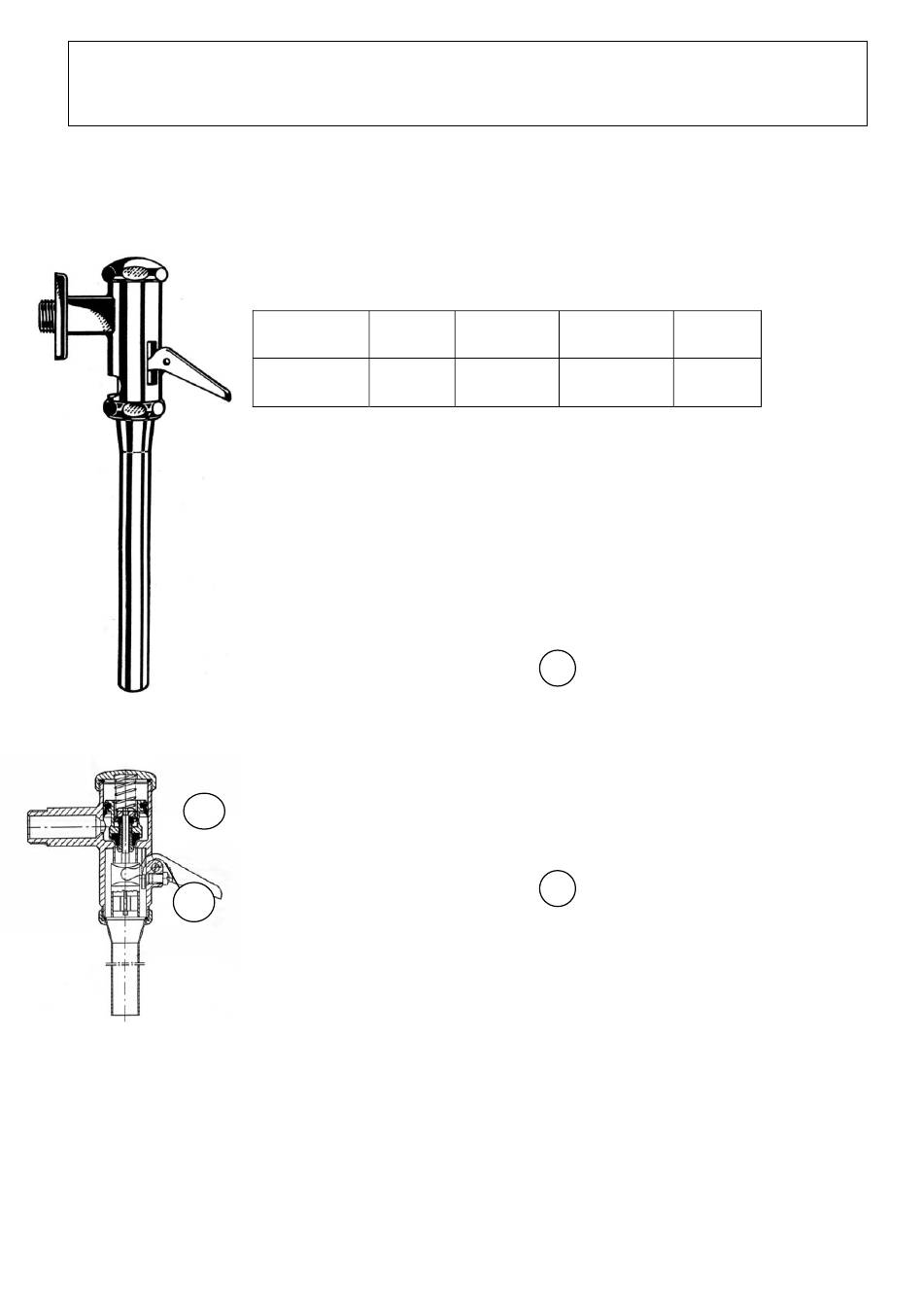

Einbau und Inbetriebnahme
Steigrohrleitung:
Kaltwasserleitungen nach DVGW. Örtliche Vorschriften beachten.
Zuleitung gründlich durchspülen. Druckspüler mit Schlüssel SW 24
einschrauben.
Wassersparen – so einfach
Regulierung der Spülmenge
Werksseitige Einstellung: 2,5 l – 3,5 l bei Fließdruck von 2,5 bar und 1
Sekunde Betätigungsdauer.
Vergrößerung der Spülmenge durch Verstellen der Regulierschraube 10
im Uhrzeigersinn.
B
Verkleinerung der Spülmenge durch Verstellen der Regulierschraube 10
im Gegenuhrzeigersinn.
Dosierung der Spülmenge
A
Verkleinerung der Spülmenge durch Antippen des Hebels 3.
Vergrößerung der Spülmenge durch längere Betätigungsdauer.
Bestell-
Nennweite
Nummer
Anschluss
430
DN 15
½"
Gemäß
Richtlinien
Fließdruck
Spülrohr
bar
ø mm
1,2 – 4,0 bar
18 mm
für
die
Berechnung
A
B
von
