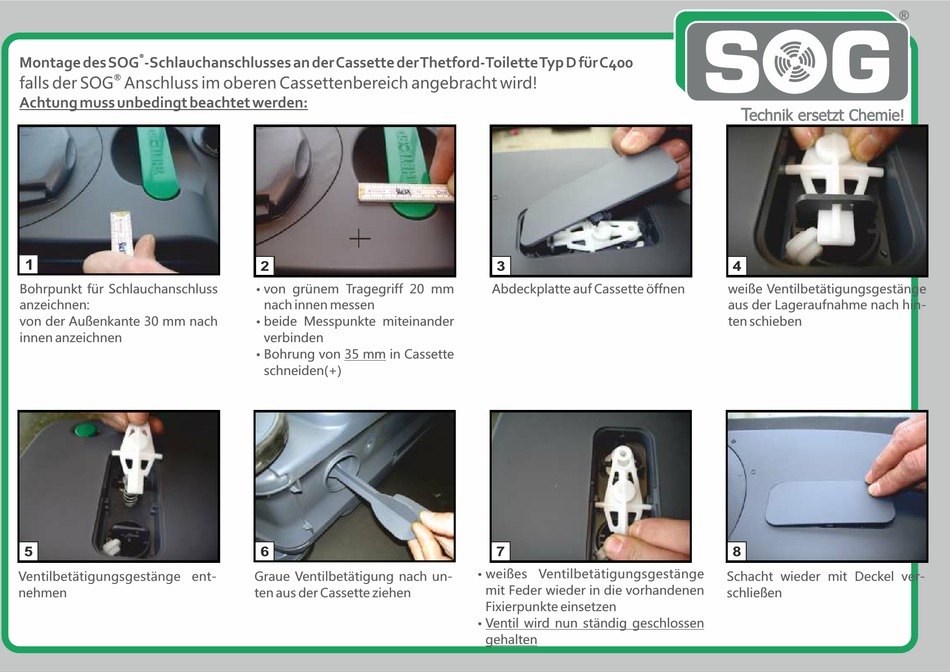

Montage des SOG -Schlauchanschlusses an der Cassette der Thetford-Toilette Typ D für C400
®
falls der SOG Anschluss im oberen Cassettenbereich angebracht wird!
Achtung muss unbedingt beachtet werden:
1
Bohrpunkt für Schlauchanschluss
anzeichnen:
von der Außenkante 30 mm nach
innen anzeichnen
5
Ventilbetätigungsgestänge ent-
nehmen
2
von grünem Tragegriff 20 mm
Ÿ
nach innen messen
beide Messpunkte miteinander
Ÿ
verbinden
Bohrung von 35 mm in Cassette
Ÿ
schneiden(+)
6
Graue Ventilbetätigung nach un-
ten aus der Cassette ziehen
3
Abdeckplatte auf Cassette öffnen
7
weißes Ventilbetätigungsgestänge
Ÿ
mit Feder wieder in die vorhandenen
Fixierpunkte einsetzen
Ventil wird nun ständig geschlossen
Ÿ
gehalten
T
echnik ersetzt Chemie!
4
weiße Ventilbetätigungsgestänge
aus der Lageraufnahme nach hin-
ten schieben
8
Schacht wieder mit Deckel ver-
schließen
