Inhaltszusammenfassung für Grundig STC 316

  • Seite 1 SATELLITE HEADEND STATION STC 316 DEUTSCH ENGLISH FRANÇAIS ITALIANO ESPAÑOL PORTUGUÊS...
  • Seite 2: Inhaltsverzeichnis

    Analogaufbereitung von Programmen eines Satelliten sowie terrestrischen TV- und UKW-Programmen Anschlussbeispiel 2: Digitalaufbereitung von Programmen eines Satelliten Anschlussbeispiel 3: Analog- und Digitalaufbereitung von Programmen eines Satelliten Anschlussbeispiel 4: Zusammenschalten von zwei Kopfstationen STC 316 Technische Daten Übersicht SAT-Cassetten GRUNDIG Service (am Ende der Bedienungsanleitung)
  • Seite 3: Allgemeines

    ALLGEMEINES ________________________________________________________________ Lieferumfang 1 Kopfstation STC 316 mit Befestigungsmaterial 1 Eingangsverteiler 1 Netzkabel 1 Bedienungsanleitung Die Kopfstation STC 316 Bei dieser Kopfstation handelt es sich um ein modulares System zum Empfang und Umsetzen von analogen Satellitenprogrammen (Radio und TV), digitalen...
  • Seite 4: Auf Einen Blick

    AUF EINEN BLICK ______________________________________________________ STC 316 GAE 4700 STC 316 220-240V~ 50/60Hz Made in Germany OUTPUT OUTPUT INPUT 950 - 2150 MHz OUTPUT OUTPUT...
  • Seite 5: Komponenten Und Anschlüsse

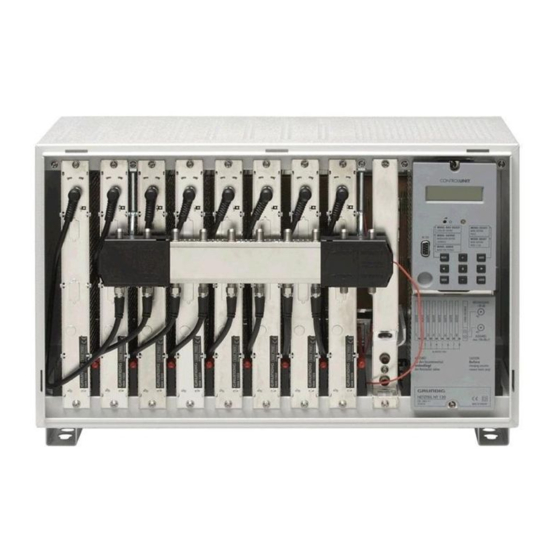

    AUF EINEN BLICK ____________________________________________________________________ Komponenten und Anschlüsse Lüftungslöcher der Kopfstation. Abnehmbare Türe. Schlüssel für die Türe. Typenschild. 8 Steckplätze für SAT-, AV- und terrestrische Cassetten. 2 abnehmbare Haltebügel des SAT-Eingangsverteilers. SAT-Eingangsverteiler: Eingänge A und B (F-Buchsen, female), 9 Ausgänge je Eingang (F-Buchsen, female), Durchgangsdämpfung: typ. 16 dB. 8 Pegelsteller für das Ausgangssignal (Einstellbereich 0 dB bis --20 dB).
  • Seite 6: Aufstellen Und Befestigen

    +50° Wichtig: Es ist unbedingt darauf zu achten, dass die vom Hersteller -10° angegebenen Umgebungs- Betriebstemperaturen STC 316 ° ° (-10 C bis +50 C) nicht überschritten werden. Im Gehäuse der Kopfstation entsteht Wärme, sie muß entweichen können. Die Lüftungslöcher bzw. Lüftungschlitze des Gehäuses nicht abdecken.
  • Seite 7: Einbau In Schrankanlagen

    EINBAUEN _________________________________________________________________________ Einbau in Schrankanlagen Wichtig: Vor dem Einbau in Schrankanlagen müssen die zwei Befestigungsschienen an der Rückseite der Kopfstation abgenommen werden. Netz-/Bedieneinheit und Hybridverstärker der Kopfstation ausbauen. BU102 BU103 BU104 BU105 BU106 BU107 BU108 BU109 Die beiden Befestigungsschrauben der Grundplatte herausdrehen und die Grundplatte zur Gehäusevorderseite klappen.
  • Seite 8: Anschließen

    ANSCHLIESSEN ____________________________________________________________ Anschließen Achtung: Vor Neubestückung oder Cassettenwechsel unbedingt den Netzstecker aus der Netzsteckdose ziehen! OUTPUT INPUT 950 - 2150 MHz OUTPUT Beim Aufstellen und vor der Inbetriebnahme ist auf richtige Erdung nach den gültigen VDE-Bestimmungen 0855 zu achten. Eingangsverteiler lösen und nach oben klappen oder abnehmen. Die Befestigungsschrauben aus dem Halterahmen herausdrehen, danach die Cassetten (z.B.
  • Seite 9: Besonderheiten

    BESONDERHEITEN ____________________________________________________ Besonderheiten der Kopfstation Wenn die Kopfstation an die Netzspannung angeschlossen ist, werden alle der insgesamt acht Cassetten über die Steckverbindungen der Kontaktschiene mit den notwendigen Betriebsspannungen aus dem Schaltnetzteil versorgt. Der passive Eingangsverteiler bietet höchste Flexibilität bei der Auswahl von horizontal und vertikal polarisierten Signalen.
  • Seite 10: Anschlussbeispiele

    ANSCHLUSSBEISPIELE ___________________________________________ Anschlussbeispiel 1: Analogaufbereitung von Programmen eines Satelliten sowie terrestrischen TV- und UKW-Programmen ASTRA 19.2° Ost oder EUTELSAT 13° Ost Quattro LNC (z.B. GRUNDIG UNI Q 2) OUTPUT OUTPUT INPUT 950 - 2150 MHz OUTPUT OUTPUT Anschlussbeispiel 2: Digitalaufbereitung von Programmen eines Satelliten ASTRA 19.2°...
  • Seite 11: Anschlussbeispiel 3: Analog- Und Digitalaufbereitung Von Programmen Eines Satelliten

    OUTPUT OUTPUT Low Band Lowband H/V Grundig Multischalter SVT 2-5 Highband H/V High Band Anschlussbeispiel 4: Zusammenschalten von zwei Kopfstationen STC 316 OUTPUT OUTPUT INPUT INPUT 950 - 2150 MHz 950 - 2150 MHz OUTPUT OUTPUT max. Ausgangspegel 106 dBµV...
  • Seite 12: Technische Daten

    TECHNISCHE DATEN _______________________________________________ Das Produkt erfüllt die Forderungen folgender EG-Richt- linien: 73/23/EWG und 89/336/EWG. Die zur CE-Kennzeichnung notwendigen Normen EN 50083-2 bzw. EN 50083-2/A1, EN 50083-1 und EN 60065 werden eingehalten. Cassetten (Boxen): 8 Steckplätze Eingangsfrequenzbereiche: – SAT-ZF 950 ... 2150 MHz –...
  • Seite 13: Übersicht Sat-Cassetten

    ÜBERSICHT SAT-CASSETTEN ___________________________ Übersicht der SAT-Cassetten für diese Kopfstation Die Erläuterung der Cassettenprogrammierung finden Sie in der Bedienungsan- leitung der jeweils eingesetzten Cassette. Im folgenden werden die zur Zeit erhält- lichen Cassetten mit den wichtigsten Daten aufgeführt. Die Frequenzzuordnung zu den angegebenen Kanälen finden Sie im Kapitel ”Kanal-Frequenz-Zuord- nung”...
  • Seite 14 ÜBERSICHT SAT-CASSETTEN ___________________________________________________ Cassettentyp Eingangsbereich Ausgangsbereich Kanalraster der Cassette der Cassette Norm Für terrestrischen Empfang (OIRT) HRM 381 R1-R12, s2-s38, C21-C69 R1-R5, s2-s21, R6-R12 OIRT 49,75 MHz - 855,25 MHz 49,75 MHz - 351,25 MHz HRM 383 R1-R12, s2-s38, C21-C69 R6-R12, s2-s21 OIRT 49,75 MHz - 855,25 MHz...
  • Seite 15: Grundig Service

    GRUNDIG SERVICE __________________________________________________ CCIR-Kanalraster/CCIR Channel Steps/Pas de canaux CCIR Bild-Ton-Abstand: 5,5 MHz / Video-audio distance: 5.5 MHz / Ecart vidéo/audio: 5,5 MHz Kanal Freq. BT in MHz Kanal Freq. BT in MHz Kanal Freq. BT in MHz Kanal Freq. BT in MHz Chann.
  • Seite 16 ______________________________________ GRUNDIG SERVICE OIRT-Kanalraster/OIRT Channel Steps/Pas de canaux OIRT Bild-Ton-Abstand: 6,5 MHz / Video-audio distance: 6.5 MHz / Ecart vidéo/audio: 6,5 MHz Kanal Freq. BT in MHz Kanal Freq. BT in MHz Kanal Freq. BT in MHz Kanal Freq. BT in MHz Chann.
  • Seite 17 ______________________________________ GRUNDIG SERVICE China-Kanalraster/China Channel Steps/Pas de canaux en China Bild-Ton-Abstand: 6,5 MHz / Video-audio distance: 6.5 MHz / Ecart vidéo/audio: 6,5 MHz Kanal Freq. BT in MHz Kanal Freq. BT in MHz Kanal Freq. BT in MHz Kanal Freq. BT in MHz Chann.
  • Seite 18 ______________________________________ GRUNDIG SERVICE USA-Kanalraster/USA Channel Steps/Pas de canaux en E. U. A. Bild-Ton-Abstand: 4,5 MHz / Video-audio distance: 4.5 MHz / Ecart vidéo/audio: 4,5 MHz Kanal Freq. BT in MHz Kanal Freq. BT in MHz Kanal Freq. BT in MHz Kanal Freq.
  • Seite 19: Grundig Kundenberatungszentrum

    8.00 bis 19.00 Uhr Deutschland: 0180 / 530 21 22* Haben Sie Fragen zur Umweltverträglichkeit unserer Geräte, Österreich: 0800 / 700 600* wenden Sie sich an die GRUNDIG Öko-Technologie, *gebührenpflichtig Fax: 0911/703-9213. GRUNDIG Service Germany/ Europe GRUNDIG GRUNDIG GRUNDIG...
  • Seite 20 Grundig AG Beuthener Str. 41 D-90471 Nürnberg http://www.grundig.com 1/15 GDP 23005 941 0101 • • •...
