Lagereinheiten
Lagereinheiten
Typen EK, BK, FK, EF, BF und FF
Typen EK, BK, FK, EF, BF und FF
0 0
Gehäusedeckel
Innensechskantschraube
Druckstück
Sicherungsmutter
Aufbau und Merkmale
Als Lagereinheiten sind folgende Typen erhältlich: die Typen EK, BK, FK für die Festlagerseite und
die Typen EF, BF, FF für die Loslagerseite.
In den Festlagern sind vorgespannte Schrägkugellager eingebaut. Speziell für Miniatur-Kugelgewin-
detriebe wurden die Miniatur-Lagereinheiten der Typen EK/FK 4, 5, 6 und 8 entwickelt. Sie sind mit
Miniatur-Schrägkugellagern mit einem Winkelkontakt von 45° ausgestattet, um hohe Steifigkeit und
Präzision bei guten Laufeigenschaften gewährleisten zu können.
Die Lagereinheiten der Loslagerseite sind mit einem Rillenkugellager ausgestattet.
Die Lager der Typen EK, FK und BK werden bereits werkseitig mit einer auf das Lager abgestimmten
Menge an Lithiumseifenfett und mit eingebauten, eng schließenden Spezialabdichtungen versehen.
Damit ist eine lange Betriebsdauer gewährleistet.
A15-152
Dichtung
Gehäuse
Festlager

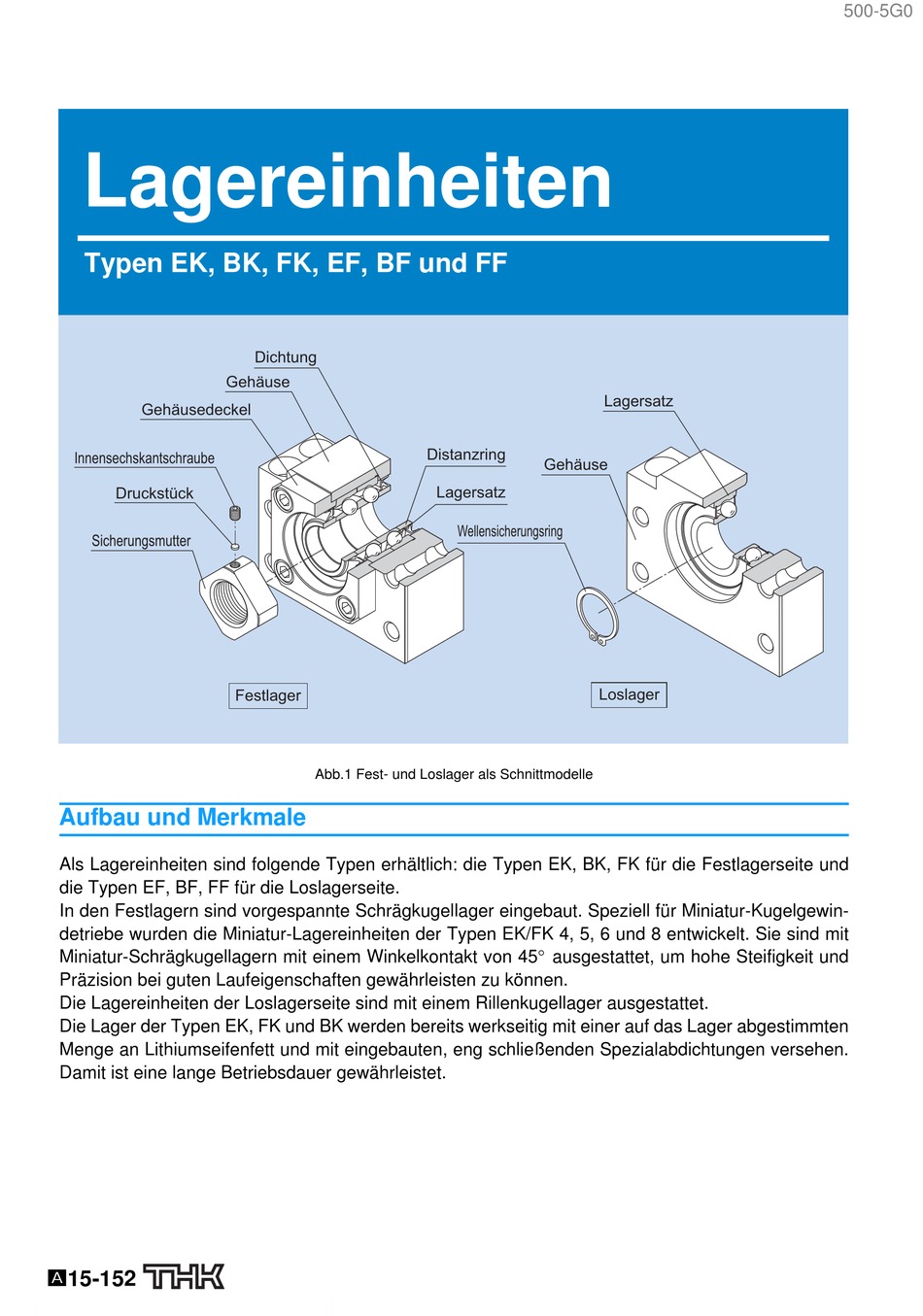

Abb.1 Fest- und Loslager als Schnittmodelle
Distanzring
Gehäuse
Lagersatz
Wellensicherungsring
Loslager
Lagersatz
500-5G0
Inhaltszusammenfassung für THK EK 4
- Seite 1 500-5G0 Lagereinheiten Lagereinheiten Typen EK, BK, FK, EF, BF und FF Typen EK, BK, FK, EF, BF und FF Dichtung Gehäuse Lagersatz Gehäusedeckel Distanzring Innensechskantschraube Gehäuse Druckstück Lagersatz Wellensicherungsring Sicherungsmutter Loslager Festlager Abb.1 Fest- und Loslager als Schnittmodelle Aufbau und Merkmale Als Lagereinheiten sind folgende Typen erhältlich: die Typen EK, BK, FK für die Festlagerseite und die Typen EF, BF, FF für die Loslagerseite.
- Seite 2 500-5G0 Lagereinheiten für Kugelgewindetriebe Lagereinheiten [Abgestimmte Lagerung] Abgestimmt auf die Steifigkeit des Kugelgewindetriebs werden die Lagereinheiten mit Schrägkugel- lager (Kontaktwinkel: 30°) mit hoher Steifigkeit und niedrigem Drehmoment geliefert. Die Miniatur- Lagereinheiten der Typen EK/FK 4, 5, 6 und 8 werden speziell mit einem für die Miniatur-Kugelge- windetriebe entwickelten Miniatur-Schrägkugellager mit einem Kontaktwinkel von 45°...
- Seite 3 500-5G0 Typenübersicht [Festlagerseite] Blockausführung Typ EK Blockausführung Typ BK Maßtabelle⇒B15-204 Maßtabelle⇒B15-206 φ φ φ φ (Innendurchmesser: 4 bis (Innendurchmesser: 10 bis Flanschausführung Typ FK Maßtabelle⇒B15-208 φ φ (Innendurchmesser: 4 bis [Loslagerseite] Blockausführung Typ EF Blockausführung Typ BF Maßtabelle⇒B15-212 Maßtabelle⇒B15-214 φ φ...
-
Seite 4: Lagereinheiten Und Entsprechende Gewindespindel-Außendurchmesser
Endenbear- Baugröße Baugröße messer Fest- messer Los- beitung Festlager Loslager lager (mm) lager (mm) Geeignet für Zapfen H (mm) Zapfen J (mm) Baureihe EK 4 BNK0401 φ — — — FK 4 BNK0501 EK 5 φ — — — BNK0601... -
Seite 5: Tragzahlen Und Steifigkeitswerte Der Lager
Statische Lager- Statische Kugellager Lagereinheit Kugellager Tragzahl Tragzahl Tragzahl einheit Tragzahl Ca (kN) (N/μ m) C (kN) (kN) (kN) EK 4 — — — — AC4-12P5 0,93 FK 4 EK 5 — — — — AC5-14P5 1,24 FK 5 EK 6... - Seite 6 500-5G0 Lagereinheiten für Kugelgewindetriebe Lagereinheiten Montagebeispiele [Lagereinheit in Blockausführung] Abb.2 Montagebeispiel einer Lagereinheit in Blockausführung [Lagereinheit in Flanschausführung] Abb.3 Montagebeispiel einer Lagereinheit in Flanschausführung A15-157...
- Seite 7 Hinweis3: Beim Sichern des Druckstücks mittels Innensechskantschraube ist vor dem Anziehen Kleber auf die Innensechs- kantschraube aufzutragen, um ein Lockern zu vermeiden. Soll das Produkt in einer rauen Umgebung zum Einsatz kommen sind auch andere Komponenten/Teile gegen Lockern zu sichern. Detaillierte Angaben erhalten Sie von THK. Innensechskantschraube Wellensicherungsring Druckstück...
- Seite 8 500-5G0 Lagereinheiten für Kugelgewindetriebe Lagereinheiten [Überprüfung der Genauigkeit und endgültige Befestigung der Lagereinheiten] Während mit je einer Messuhr die Rundlaufabweichung am Spindelende und das Axialspiel über- prüft werden, werden die Befestigungsschrauben in der Reihenfolge Kugelgewindemutter, Mutterge- häuse, Festlagereinheit und Loslagereinheit angezogen. Für einen leichtgängigen Lauf wird Messung des Messung der...
-
Seite 9: Empfohlene Spindelenden
500-5G0 Empfohlene Spindelenden Für eine sofortige Bearbeitung ihrer Anfrage und eine schnelle Auslieferung durch THK sind die Zap- fenformen der Gewindespindeln standardisiert. Die empfohlenen Zapfenformen umfassen die For- men H, K und J, die für THK Standardlager geeignet sind. Symbol... - Seite 10 500-5G0 Lagereinheiten für Kugelgewindetriebe Lagereinheiten A15-161...
