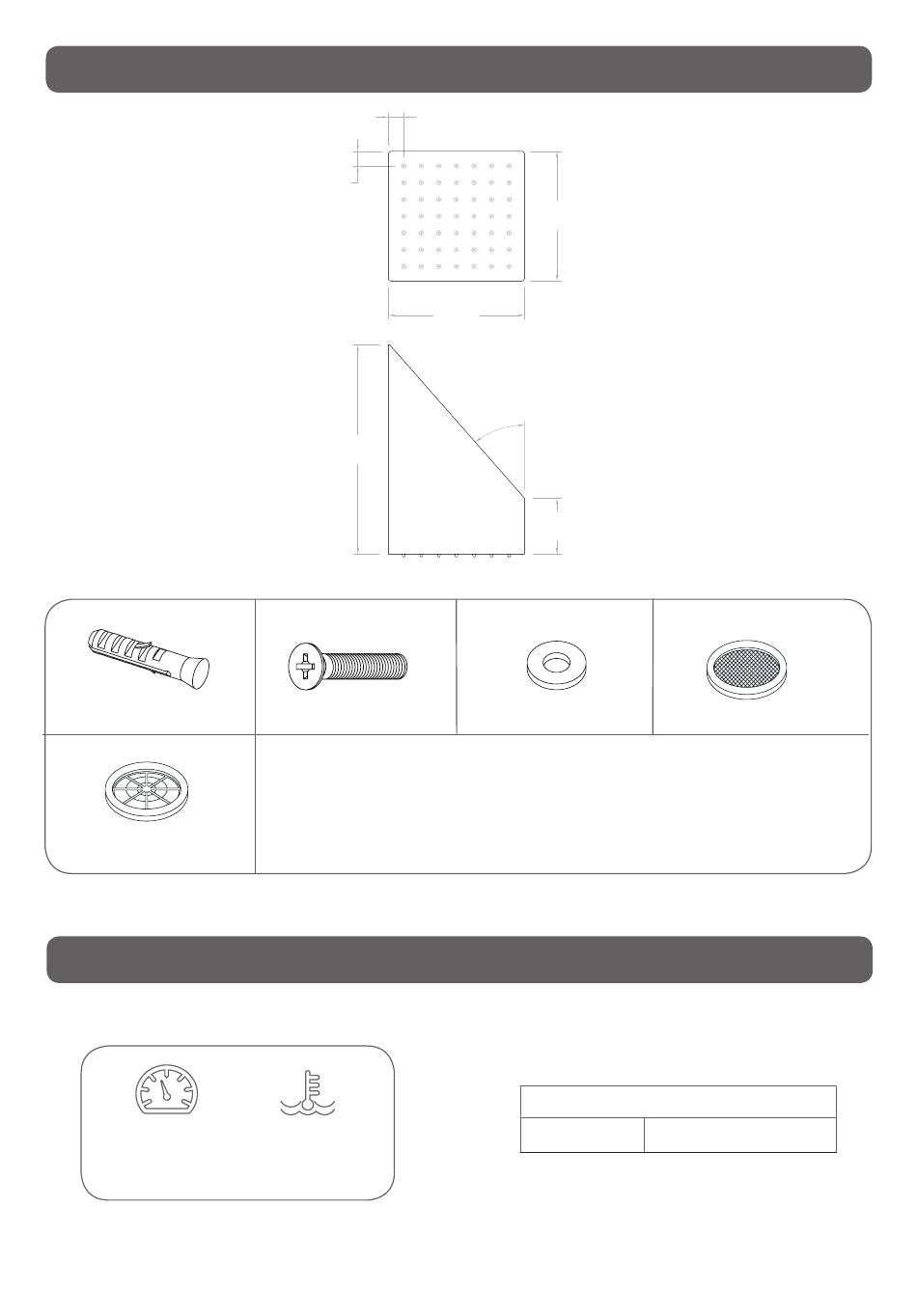

DIBUJO TÉCNICO/TECHNICAL DRAWING
DESSIN TECHNIQUE/TECHNISCHE ZEICHNUNG
15
15
155
155
40°
250
65
(x4) (x4) (x4)
(x1)
1. (B) Metalic plug 2. (C) Screw 3. Washers
4. Filter
(x1)
5. Limiter 12l/min
ESPECIFICACIONES/SPECIFICATIONS
SPÉCIFICATION/SPEZIFIKATION
Flow 3 Bar
RIK 13,5 l/min
Min. 1 Bar
Max. 70 ºC
Max. 5 Bar
Correct 38 º/40 ºC
Correct 2-3 Bar
