hager TRM693G Handbuch

TR M 69 3G
0 V 50 Hz
µ 3A AC 1 23
1. M EC /E P
86 8, 3 M Hz RF
L
N
N
TRM693G
bN?;:
Emetteur /récepteur radio 2
a
entrées + 1 sortie 3A
Netzstromgespeister
e
Funksender / -empfänger
2 Eingänge + 1 Ausgang 3A
Radio transmitter/receiver.
z
2 inputs + 1 output 3A
Radiozender /-ontvanger
i
2 ingangen + 1 uitgang 3A
Emittente / ricevitore radio
y
2 ingressi + 1 uscita 3A
In1 In2
TRM693G
N N
10A
1
A
- Appareil à installer uniquement par un
a
installateur électricien selon les normes
d'installation en vigueur dans le pays.
- Lors du raccordement des entrées ou
e
avant toute intervention sur celles-ci,
couper l'alimentation 230V du produit.
- Ne pas retirer les manchons isolants sur
les fils d'entrées non utilisés.
z

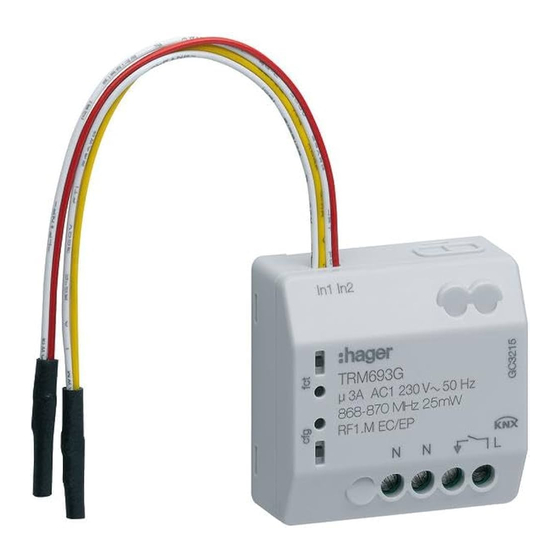

Le produit TRM693G est un émetteur / récepteur
i
radio alimenté par le secteur. Il est particulièrement
adapté pour la commande ON/OFF des circuits
d'éclairage en 230V.
y
Il comprend :
- 2 entrées pour le raccordement de poussoirs,
d'interrupteurs ou autres contacts d'automatisme,
- Une sortie à relais capable de commuter une
charge électrique en tout ou rien.
Les entrées raccordées au produit sont librement
programmables. Elles peuvent commander la
sortie locale ou d'autres sorties.
Les produits
entre eux et sont exploités au sein d'une même
installation radio.
Légende
1 Bouton poussoir ou interrupteur standard
2 Fils de raccordement des 2 entrées pour
interrupteur ou poussoir
3 Bouton poussoir et LED fonction T de la
sortie
4 Bouton poussoir et LED de configuration
5 Bornier de raccordement :
- L : Phase 230 V
- N : Neutre
- : Sortie contact 230 V
Ne pas couper les fils des entrées même si ils
O
ne sont pas utilisés.
Fonctions
• 1 voie indépendante commandée par la radio
KNX (contact μ 3A 230 V AC1 avec commutation
au passage à zéro)
• 2 entrées pour contact libre de potentiel.
En fonctionnement :
• Possibilité de commande manuelle de la sortie à
partir du bouton poussoir T
• Visualisation de l'état de la sortie sur la LED fct
(allumé rouge = relais fermé).
Les fonctions précises du produit dépendent de la
configuration et du paramétrage.
Configuration
L
Cet émetteur/récepteur peut être configuré de
3 façons différentes :
• : configuration sans outil, voir notice
de configuration quicklink.
• Tebis TX : Configuration «easy» par le configurateur
Hager.
• ETS4 ou > via Coupleur de média : base de données
et descriptif
du logiciel d'application disponible chez le constructeur.
Pour changer de mode de configuration, il faut
O
obligatoirement faire un "retour usine" du produit.
Paramétrage d'usine
Par défaut, l'entrée 1 est paramétrée pour
recevoir un bouton poussoir ou un interrupteur et
commander la sortie locale en fonction télérupteur.
Ce lien peut être modifié ou effacé en mode
configuration.
Un retour usine du produit ré-installe ce lien
O
(paramétrage d'usine).
L'entrée 2 n'est pas pré-programmée.
quicklinkL
sont configurables
R
Fonction Répéteur
Elle augmente la portée radio du système grâce à
la ré-émission des messages réceptionnés par le
produit. Inactive par défaut, elle est dés / activable
par un appui (>5s) sur le poussoir T :
- 1 clignotement de la LED fct = activation de la
fonction répéteur
- 2 clignotements de la LED fct = désactivation.
Retour usine
Appuyer et maintenir le poussoir
clignotement de la LED cfg (>10s) puis relâcher. La
fin du retour usine est signalée par l'extinction de
la LED cfg. Cette opération provoque l'effacement
complet de la configuration du produit, quel que
soit le mode de configuration.
Après une mise sous tension ou un retour usine,
attendre 15s avant de procéder à une configuration.
Ce mode d'emploi fait partie intégrante du
O
produit et doit être conservé par l'utilisateur
final.
å
Utilisable partout en Europe
Par la présente Hager Controls déclare que l'émetteur/récepteur
radio est conforme à la directive 2014/53/UE.
La déclaration CE peut être consultée sur le site :
www.hagergroup.net
E
- Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den einschlägigen
Installationsnormen des Landes erfolgen.
- Bei Anschluss der Eingänge oder vor
jeglichem Eingriff an einem der Eingänge
ist die 230V-Speisung des Gerätes zu
unterbrechen.
- Die Isolierung der nicht verwendeten
Eingangsadern nicht entfernen
Das Produkt TRM693G ist ein Funksender/-
empfänger, der vom Netzstrom gespeist wird.
Er ist besonders gut für die EIN/AUS-Steuerung
von Beleuchtungskreisen mit 230 V geeignet.
Er besitzt:
- 2 Eingänge zum Anschluss von Tastern, Schaltern
oder anderen anderen Kontakten von Automatiken.
- Einen Relaisausgang, der eine elektrische Last
komplett ein-und ausschalten kann.
Die belegten Eingänge des Produkts sind frei
programmierbar. Sie können den lokalen Ausgang
oder andere Ausgänge steuern.
Die quicklinkL Produkte sind
konfigurierbar und werden innerhalb derselben
Funkanlage betrieben.
Legende
1 Taster oder Standard-Schalter
2 Anschlussleiter der 2 Eingänge für Schalter
oder Taster
3 Funktions-Taster und -LED T des Ausgangs
4 Konfigurations-Taster und -LED
5 Anschlussklemmenleiste :
- L : Phase 230 V
- N : Neutralleiter
- : Ausgang 230V-Kontakt
Die Leiter der Eingänge nicht abschneiden,
O
selbst wenn sie nicht verwendet werden.
Funktionen
• 1 Kanal, Ansteuerung über KNX-Funk-Gerät (Kontakt
μ 3 A 230 V AC1 mit Schaltung im Nulldurchgang)
• 2 Eingänge für spannungsfreien Kontakt.
Im Betrieb:
• Möglichkeit zur manuellen Ansteuerung über
Taster T gegeben.
• Anzeige des Ausgangszustandes über die LED
fct (rot leuchtend = Relais geschlossen).
jusqu'au
R
et en Suisse
untereinander
R
6LE001272B
