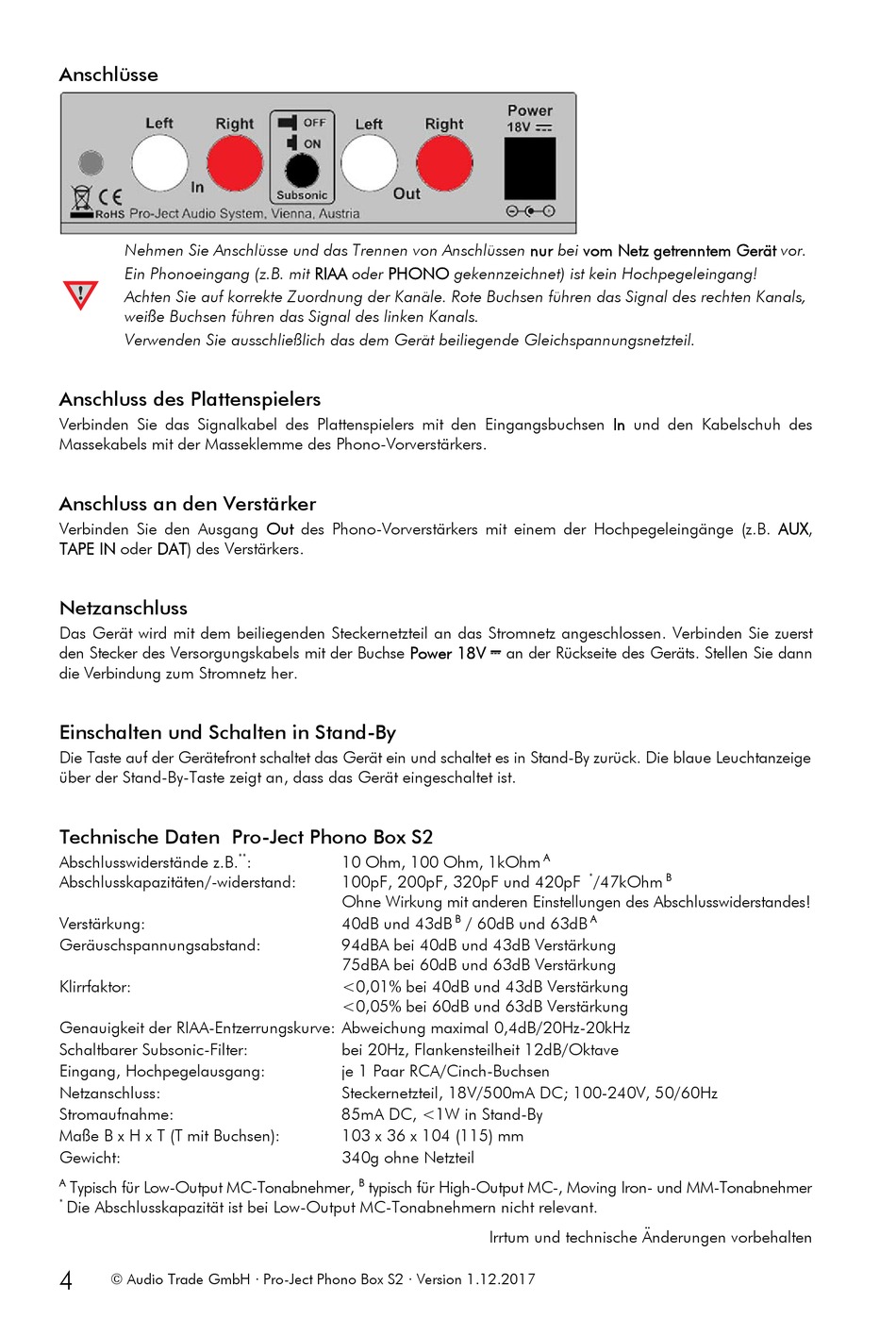

Anschlüsse
Nehmen Sie Anschlüsse und das Trennen von Anschlüssen nur bei vom Netz getrenntem Gerät vor.
Ein Phonoeingang (z.B. mit RIAA oder PHONO gekennzeichnet) ist kein Hochpegeleingang!
Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals,
weiße Buchsen führen das Signal des linken Kanals.
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
Anschluss des Plattenspielers
Verbinden Sie das Signalkabel des Plattenspielers mit den Eingangsbuchsen In und den Kabelschuh des
Massekabels mit der Masseklemme des Phono-Vorverstärkers.
Anschluss an den Verstärker
Verbinden Sie den Ausgang Out des Phono-Vorverstärkers mit einem der Hochpegeleingänge (z.B. AUX,
TAPE IN oder DAT) des Verstärkers.
Netzanschluss
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst
den Stecker des Versorgungskabels mit der Buchse Power 18V
die Verbindung zum Stromnetz her.
Einschalten und Schalten in Stand-By
Die Taste auf der Gerätefront schaltet das Gerät ein und schaltet es in Stand-By zurück. Die blaue Leuchtanzeige
über der Stand-By-Taste zeigt an, dass das Gerät eingeschaltet ist.
Technische Daten Pro-Ject Phono Box S2
Abschlusswiderstände z.B.
Abschlusskapazitäten/-widerstand:
Verstärkung:
Geräuschspannungsabstand:
Klirrfaktor:
Genauigkeit der RIAA-Entzerrungskurve: Abweichung maximal 0,4dB/20Hz-20kHz
Schaltbarer Subsonic-Filter:
Eingang, Hochpegelausgang:
Netzanschluss:
Stromaufnahme:
Maße B x H x T (T mit Buchsen):
Gewicht:
A
Typisch für Low-Output MC-Tonabnehmer,
*
Die Abschlusskapazität ist bei Low-Output MC-Tonabnehmern nicht relevant.
4
© Audio Trade GmbH · Pro-Ject Phono Box S2 · Version 1.12.2017
**
:
10 Ohm, 100 Ohm, 1kOhm
100pF, 200pF, 320pF und 420pF
Ohne Wirkung mit anderen Einstellungen des Abschlusswiderstandes!
40dB und 43dB
94dBA bei 40dB und 43dB Verstärkung
75dBA bei 60dB und 63dB Verstärkung
<0,01% bei 40dB und 43dB Verstärkung
<0,05% bei 60dB und 63dB Verstärkung
bei 20Hz, Flankensteilheit 12dB/Oktave
je 1 Paar RCA/Cinch-Buchsen
Steckernetzteil, 18V/500mA DC; 100-240V, 50/60Hz
85mA DC, <1W in Stand-By
103 x 36 x 104 (115) mm
340g ohne Netzteil
B
typisch für High-Output MC-, Moving Iron- und MM-Tonabnehmer
"
an der Rückseite des Geräts. Stellen Sie dann
A
*
/47kOhm
B
/ 60dB und 63dB
A
Irrtum und technische Änderungen vorbehalten
