UNIMAT frankfurt Bedienungsanleitung
Heißwasserbereiter
Inhaltszusammenfassung für UNIMAT frankfurt

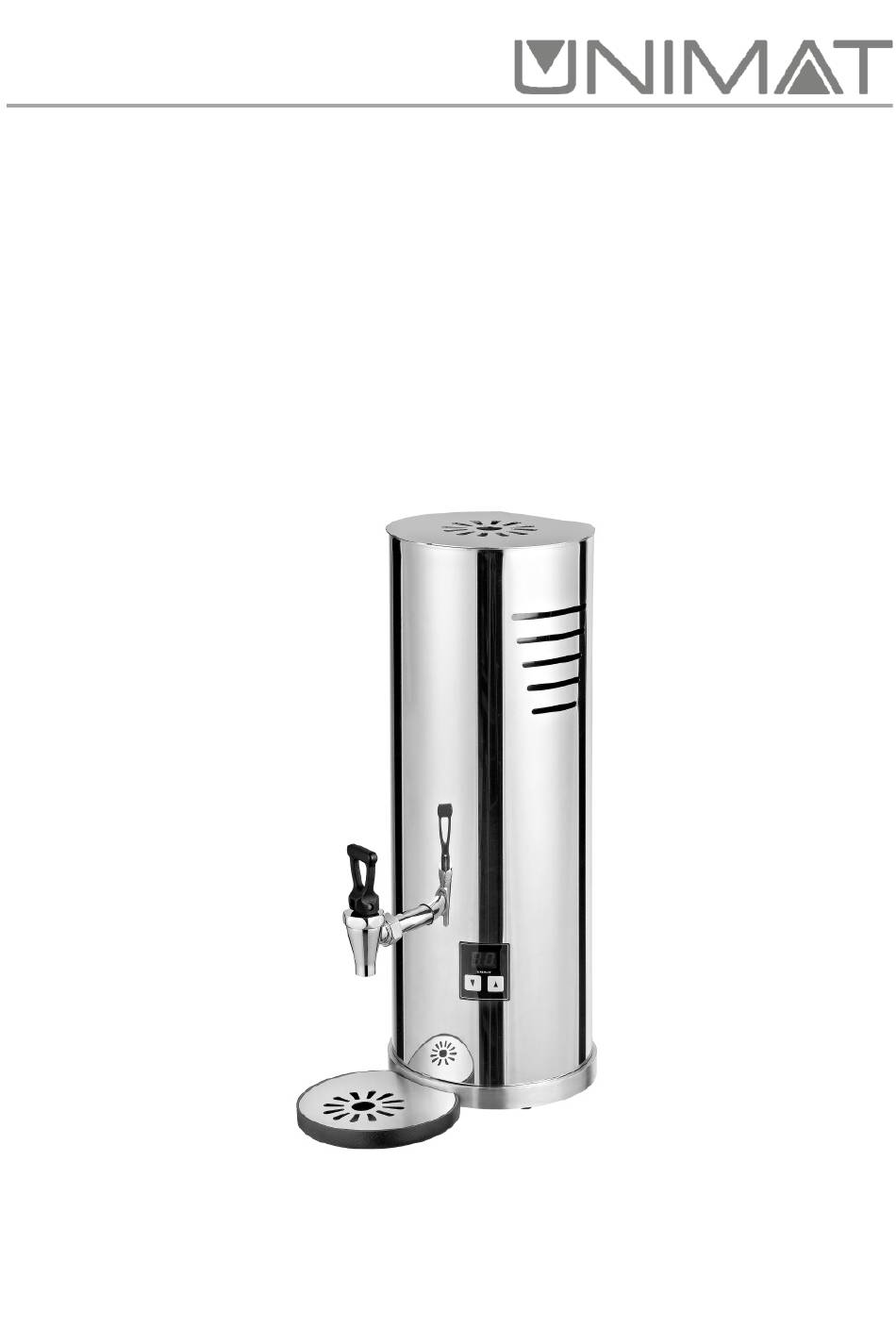

- Seite 1 Professioneller Heißwasserbereiter frankfurt Professional Hot Water Boiler frankfurt Bedienungsanleitung……….1 Operating instructions…15...
-
Seite 2: Inhaltsverzeichnis
Inhaltsangabe Wichtige Hinweise Sicherheitshinweise Aufstellort Sicherheitseinrichtungen Inbetriebnahme Bestimmungsgemäße Verwendung Auspacken Lieferumfang Geräterückseite Bedienung und Betrieb Ablasshahn bedienen Festwasserleitung anschließen Wasserablauf öffnen Vor der ersten Verwendung Gerät verwenden Reinigung und Entkalkung Reinigung Entkalkung Ablasshahn demontieren und reinigen Allgemeine Hinweise Entsorgung Konformitätserklärung Gewährleistung und Garantie Technische Daten Fehlermeldung... -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Sicherheitshinweise • Dieses Gerät ist für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mit mangelhafter Erfahrung und Kenntnissen geeignet, sofern sie beaufsichtigt werden oder hinsichtlich der sicheren Verwendung des Gerätes unterwiesen wurden und die bestehenden Gefahren verstanden haben. - Seite 4 • Öffnen Sie das Gehäuse des Gerätes niemals eigenmächtig. Führen Sie Reparaturen nie selbst aus! • Nehmen Sie keine Veränderungen am Gerät vor. Ein Umbauen oder Verändern des Geräts beeinträchtigt die Produktsicherheit. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
-
Seite 5: Aufstellort
• Befüllen Sie das Gerät nur mit Wasser und keiner anderen Flüssigkeit. Nach dem Gebrauch drehen Sie stets die Wasserzufuhr • Aufstellort Stellen Sie das Gerät außer Reichweite von Kindern auf. • Stellen Sie das Gerät auf eine trockene, ebene und feste Unterlage. •... -
Seite 6: Inbetriebnahme
Dies stellt sicher, dass der Wasserzulauf bei einem Leck oder wenn das Gerät umgefallen ist nicht unkontrolliert offen steht. Je nach Wasserdruck können daher ca. 5,5 Liter Wasser entnommen werden, ohne dass die Fehlermeldung „E2“ (Zulauf zu lange offen) erscheint. Inbetriebnahme Bestimmungsgemäße Verwendung Dieses Gerät ist vorwiegend für die gewerbliche Nutzung und nur zum... -
Seite 7: Lieferumfang
Lieferumfang Äußerer Tankdeckel Display und Bedienfeld Tropfschale Ablasshahn Ablasshahnhebel Netzkabel (ohne Abbildung) Festwasseranschlussleitung (ohne Abbildung) Bedienungsanleitung (ohne Abbildung) -
Seite 8: Geräterückseite
Geräterückseite Festwasseranschluss Netzkabelanschluss Umschalter für Betrieb mit Festwasseranschluss (I) oder mobil (O) Wasserablauf EIN-/AUS-Schalter... -
Seite 9: Bedienung Und Betrieb
Bedienung und Betrieb Der Heißwasserbereiter kann mit Festwasseranschluss oder mobil, also ohne Festwasseranschluss, betrieben werden. Für Festwasseranschluss stellen Sie den Umschalter (11) auf I, für den mobilen Betrieb auf O. Ablasshahn (4) bedienen Wird der Hebel nach unten Zeigt der Hebel senkrecht nach gedrückt, ist der Ablasshahn oben, ist der Ablasshahn geöffnet. -
Seite 10: Festwasserleitung Anschließen
Festwasserleitung (9) anschließen Die mitgelieferte Anschlussleitung ist beidseitig mit einem ¾“-Gewinde versehen. 1. Legen Sie die mitgelieferten Dichtungen ein und schrauben Sie die Überwurfmutter an. 2. Verwenden Sie einen Gabelschlüssel mit Schlüsselweite 32, um die Mutter festzuziehen. 3. Achten Sie auf korrekten Sitz der Anschlüsse und Dichtungen. Kontrollieren Sie nach der Montage und dem Öffnen des Zulaufventils, ob Wasser austritt. -
Seite 11: Gerät Verwenden
Gerät verwenden 1. Schließen Sie das Gerät an, wie oben beschrieben. 2. Schalten Sie das Gerät mit dem EIN-/AUS-Schalter ein, um den Wasserzulauf und die Heizung zu starten. Wenn Sie das Gerät mobil betreiben, füllen Sie erst den Wassertank mit frischem Wasser auf, bevor Sie das Gerät einschalten. -
Seite 12: Reinigung Und Entkalkung
Reinigung und Entkalkung Reinigung Wenn Sie das Gerät nicht verwenden, leeren und reinigen Sie den Wassertank, um Keimbildung zu verhindern: 1. Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. 2. Lassen Sie das komplette Wasser aus dem Wassertank ablaufen. 3. -
Seite 13: Ablasshahn Demontieren Und Reinigen
Ablasshahn demontieren und reinigen Kalkablagerungen bilden sich auch im Inneren des Ablasshahns. Bei regelmäßiger Entkalkung des Gerätes – wie oben beschrieben – werden diese meistens beseitigt. Wenn jedoch Wasser aus dem Ablasshahn tropft, ist das ein Hinweis darauf, dass Kalkablagerungen im Inneren des Ablasshahns den Wasserablauf behindern. -
Seite 14: Allgemeine Hinweise
Die Verpackungsmaterialien sind recyclebar und müssen gemäß den geltenden Vorschriften entsorgt werden. Konformitätserklärung Hiermit erklärt die Firma UNIMAT GmbH, dass sich dieses Gerät mit den Anforderungen und Bestimmungen nach den geltenden Richtlinien 2014/35/EU, 2014/30/EU, 2009/125/EG und 2011/65/EU befindet. Gewährleistung und Garantie Die Firma UNIMAT GmbH übernimmt zusätzlich zur gesetzlichen... -
Seite 15: Technische Daten
Technische Daten Modell frankfurt Typnummer 200.201 Abmessungen (L x B x H) 210 x 210 x 580 mm Volumen Wassertank Ca. 4,75 l Leistung 2100 W Spannung 230 V Frequenz 50 Hz Festwasseranschluss ¾“ Dauerleistung max. 30 l/h Fehlermeldungen bei Festwasseranschluss... - Seite 32 UNIMAT Produktions GmbH Gewerbestraße 3 • D-99880 Laucha • Germany Telefon +49 (0) 3622 2087-0 • Fax +49 (0) 3622 2087-22 info@unimat.gmbh • www.unimat.gmbh Dieses Dokument ist urheberrechtlich geschützt. Nachdruck nur mit Genehmigung des Herausgebers. Druckfehler vorbehalten. Technische Änderungen vorbehalten.
