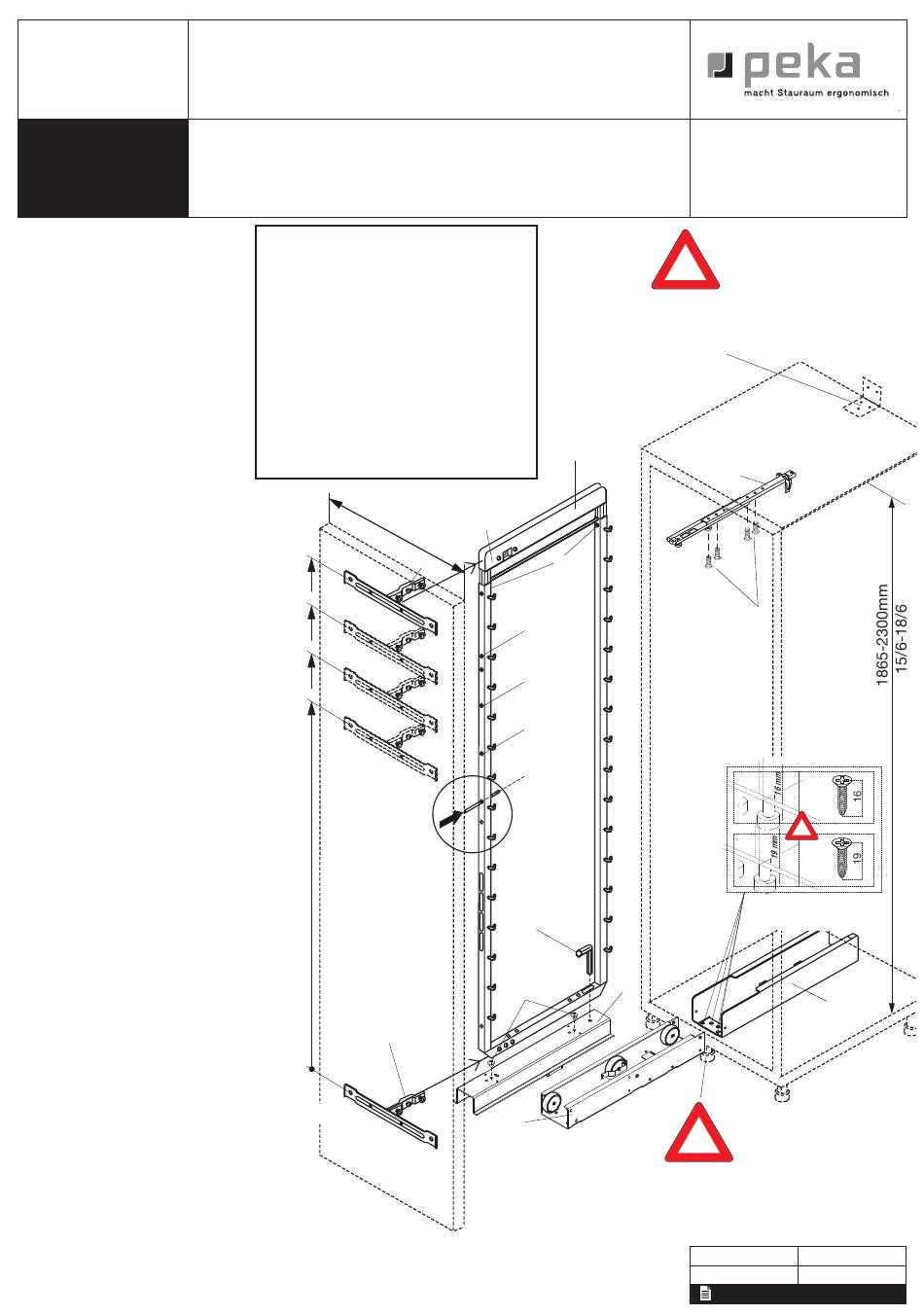

Art.-Nr. 100.0256.xx
Montageanleitung
Assembly instruction
Instruction de montage
Istruzione montaggio
1
Fronthalter
Front bracket
Support de panneau frontal
2
Rohrrahmen
Tubular frame
Cadre tubulaire
3
Rahmenteil
Top frame fixing part
Ferrure supérieure
4
Bodenteil
Base carcass fixing part
Ferrure du fond
5
Obere Führung
Top guide
Glissière supérieure
6
Läuferteil
Middle part
Ferrure centrale
7
Einstellschlüssel
Adjusting key
Clé de réglage
8
Linsenkopfschraube mit
Innensechskant M6x20
Tallow-drop screw with hexagon
socket M6x20
Vis à tête goutte-de-suif avec six
pans creux M6x20
9
Euro-Schraube mit Senkkopf
VZ 6,3 x 16 mm
Euro-screw with flat head
VZ 6,3 x 16 mm
Vis-Euro avec tête conique
VZ 6,3 x 16 mm
Hochschrank 535 Standard
Vollauszugsbeschlag zu höhenverstellbarem Rohrrahmen
Full-extension runner for height-adjustable tubular frames
Extension complète pour cadre tubulaire réglable en hauteur
Schnelleinstellung der Rahmenhöhe
a
. Stift in gewünschter Höhe einstecken
b
. Beweglicher Rahmenteil bis auf Anschlag einführen
c
. Sicherungsschrauben festziehen
Quick installation of the adjustable frame
a
. Insert metall slug in frame at required height
b
. Set frame and slide until stopper is reached
c
. Tighten security screws well
Installation rapide du cadre réglable en hauteur
a
. Insérer le boulon de métal dans le cadre à
la hauteur desirée
b
. Insérer le cadre et le pousser jusqu' au butoir
c
. Serrer à fond les vis
2 7
5 / 3
2 0
9 2
1 9
6 5
1 8
3 8
1 7
1 1
0
b
0 0
/ 4 0
0
1
c
/ 6
1 8
/ 6
1 7
/ 6
1 6
/ 6
1 5
a
7
8
1
6
Schrankboden mit fünftem Sockelfuss verstärken
Strengtehn the cabinet bottom with 5th base stand
Consolider le fond d'armoire avec 5ème pied de socle
6295 Mosen
Switzerland
T +41 41 919 94 00
www.peka-system.ch
Hochschrank gegen Kippen sichern!
Protect the larder unit against tilting over!
Protéger le cadre coulissant contre basculement!
2
5
3
950.0024.MA
25.10.2004 ps
1/4
9
ø4,5
ø4,5
4
Rev. b
08.07.2010 hrm
