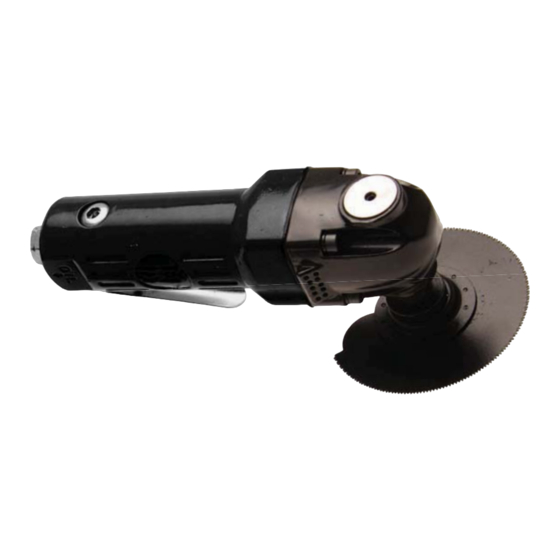

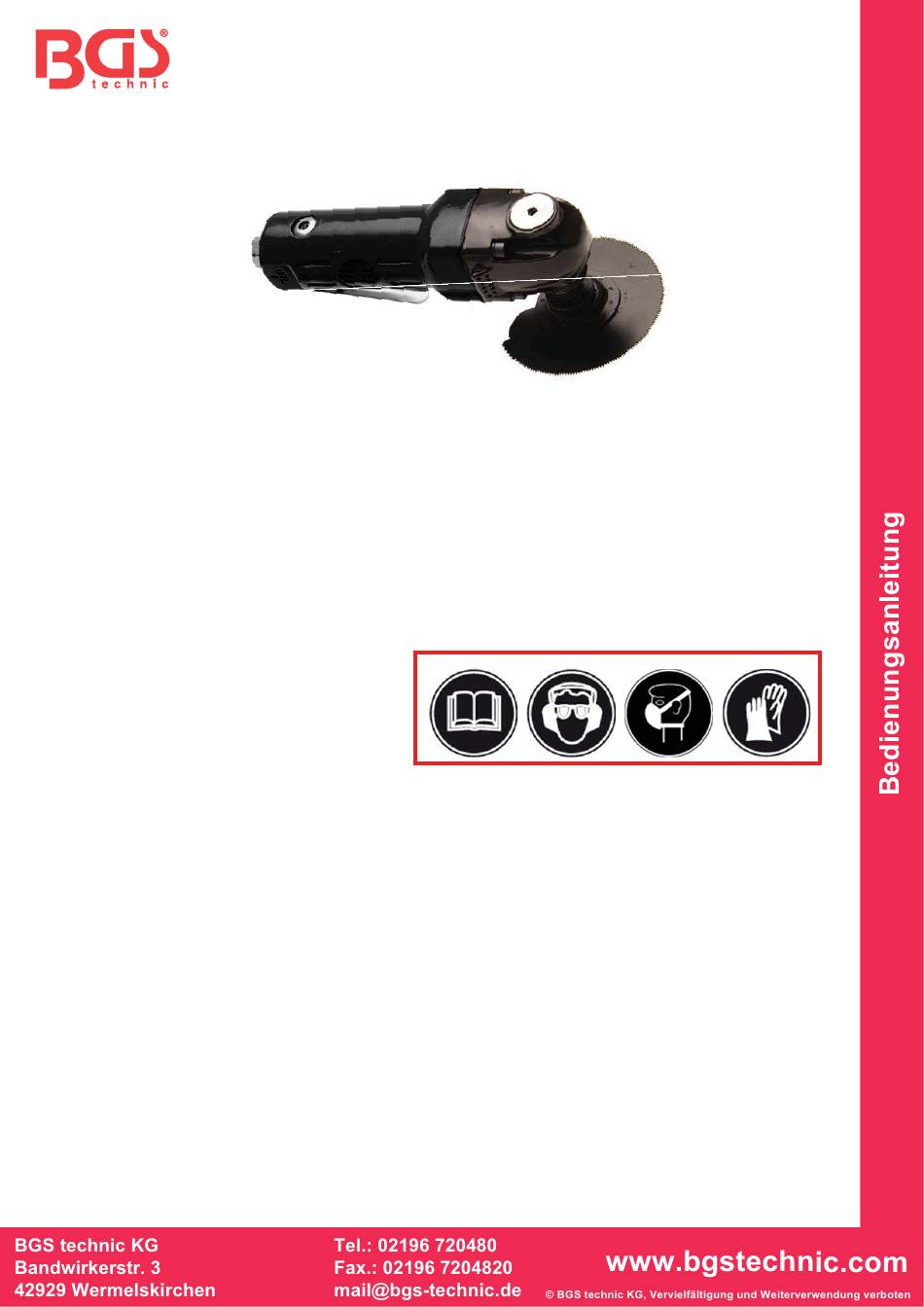

Druckluft - Multifunktions - Werkzeug
Lesen Sie vor der ersten Verwendung des Multi-Funktionswerkzeugs die Bedienungsanleitung und
die Sicherheitshinweise. Missachtung der Hinweise kann zu schweren Verletzungen führen.
Bewahren Sie das Handbuch und die Quittung an einem sicheren und trockenen Ort auf.
ALLGEMEIN
Dieses multifunktionale Werkzeug eignet sich für eine Vielzahl von Anwendungen wie z.B.
Hausumbau- und Reparaturarbeiten, Kfz-Reparaturen und im Hobbybereich.
Schneidet Kunststoffe, Kabel- und Luftkanäle, Fallrohre, Gipskarton und andere Rohre.
Putz, Fliesenkleber, Lack und Holz.
Schnitttiefe bei Holz ca. 85 mm
TECHNISCHE DATEN
Air Pressure: 90 psi
Air Inlet: 1/4 "-18 NPT
Maximale Schwingungen: 18.000 Hübe/min.
Luftverbrauch 6,0 cfm
Dreieck-Schleifplatte: 76 mm (3"), 45°
Diamand-Schneideklinge
Geräusch LpA: 86 dB (A) - LwA: 97 dB (A)
Vibration: 3,62 m / s²
SICHERHEITSHINWEISE
-
Bleiben Sie wachsam, achten Sie darauf was Sie tun, wenn Sie das Werkzeug verwenden.
-
Tragen Sie bei Verwendung des Multi-Funktionswerkzeug immer eine ANSI-Zugelassenen:
Augenschutz, Gehörschutz, Staubmaske, Handschuhe und rutschfeste Sicherheitsschuhe, um
das Risiko von Verletzungen zu verringern.
-
Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
-
Betreiben Sie das Werkzeug nicht in explosionsgefährdeten Bereichen, wie z. B. in der Nähe von
brennbaren Flüssigkeiten, Gasen oder Staub.
-
Kinder und andere Personen aus dem Arbeitsbereich fernhalten.
-
Verwenden Sie das Werkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen,
Alkohol oder Medikamenten stehen.
-
Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe
fern von sich bewegenden Teilen.
-
Seien Sie sicher, dass das Werkzeug ausgeschaltet ist, bevor Sie es mit der Luftzufuhr verbinden.
-
Tragen Sie das nicht am Schlauch oder mit dem Finger am Schalter.
-
Entfernen Sie alle Montage-Werkzeuge, bevor Sie das Gerät einschalten.
-
Vermeiden Sie den Kontakt mit einem elektrischen Draht, es besteht die Gefahr eines
elektrischen Schlages. Untersuchen das Werkstück gründlich auf eventuell versteckte Kabel
bevor Sie mit der Arbeit beginnen.
-
Verwenden Sie das Gerät nur für Anwendungen, für die das Werkzeug ausgelegt ist
-
Gerät nur verwenden, wenn der AN/AUS-Schalter leichtgängig ist und sich in der AUS-Position
befindet.
SW-Stahl und Werkzeugvertriebs GmbH
L
e
v
e
k r
u
s
r e
t S
a r
s
s
e
6
5
D
4 -
2
8
9
7
R
e
m
s
c
h
e
d i
Tel. +49 (0) 2191 / 46438-0
F
ax +49 (0) 2191 / 46438-40
- E
M
a
: l i
n i
o f
@
s
w
s
a t
l h
d .
e
Art.8580
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für BGS technic 8580
Inhaltszusammenfassung für BGS technic 8580
- Seite 1 Art.8580 Druckluft - Multifunktions - Werkzeug Lesen Sie vor der ersten Verwendung des Multi-Funktionswerkzeugs die Bedienungsanleitung und die Sicherheitshinweise. Missachtung der Hinweise kann zu schweren Verletzungen führen. Bewahren Sie das Handbuch und die Quittung an einem sicheren und trockenen Ort auf.
-
Seite 2: Wartung
Trennen Sie das Werkzeug von der Druckluftquelle, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder wenn Sie das Werkzeug nicht verwenden. Überprüfen Sie das Werkzeug immer bevor Sie es verwenden. Arbeiten Sie nicht mit dem Werkzeug wenn Teile defekt sind. Überschreiten Sie niemals den Arbeitsdruck von 6,2 Bar. WARTUNG Schmieren , indem Sie... - Seite 3 ANWENDUNG 1. Bitte überprüfen Sie nach dem Auspacken, dass das Gerät intakt und unbeschädigt ist. 2. Das Werkzeug wird mit einer Schutzabdeckung im Lufteinlass ausgeliefert. Entfernen Sie diese Schutzabdeckung, bevor Sie fortfahren. 3. Schrauben Sie die Schnellkupplungsnippel in das Gewinde vom Lufteinlass. 4.
-
Seite 4: Technical Data
Art.8580 Multi Function Air Tool Please read this manual before using this multi function air tool, failure to do so can result in serious injury. Keep this manual and the receipt in a safe and dry place for future reference. -
Seite 5: Maintenance
MAINTENANCE Before use the tool, lubricate the tool by filling some drops of oil into the air connector. Disconnect the tool from the air source before maintenance. If an automatic oiler system is not used, add a few drops of Pneumatic Tool Oil to the airline connection before operation. -
Seite 6: Operation
OPERATION 1. When unpacking, check to make sure that the item is intact and undamaged. 2. This air tool may be shipped with a protective plug covering to the air inlet. Remove this plug before set up. 3. Screw the quick coupler into the air inlet thread. 4. -
Seite 7: Datos Tecnicos
Art.8580 Herramienta neumática multi función 3 en 1 Por favor, lea este manual antes de usar la herramienta, un fallo en el funcionamiento puede causar serias lesiones. Guarde este manual en lugar seco y seguro para futuras referencias. GENERAL Esta herramientas es válida para una variedad de usos incluyendo remodelado y reparación de trabajos, reparaciones mecánicas, y hobies. -
Seite 8: Mantenimiento
MANTENIMIENTO Antes de usar la herramienta, lubríquela poniendo varias gotas de aceite en la entrada de aire. Desconecte la herramienta del suministro de aire antes de realizar el mantenimiento. Si la herramienta no se usa en un tiempo, antes de volver a usarla ponga unas gotas de aceite para herramientas neumáticas en la entrada de aire. - Seite 9 FUNCIONAMIENTO 1. Cuando desmonte, compruebe que la herramienta está intacta y sin daños. 2. Esta herramienta puede ser transportada con un conector de protección de la entrada de aire. Retire este conector antes de fijarlo. 3. Atornille el conector rápido en la entrada de aire. 4.
-
Seite 10: Ec Declaration Of Conformity
EU-Konformitätserklärung EC DECLARATION OF CONFORMITY Wir erklären in alleiniger Verantwortung, dass die Bauart der: We declare that the following designated product: Druckluft-Multifunktionswerkzeug (BGS Art. 8580) Multi function air tool LT256 folgenden einschlägigen Bestimmungen entspricht: complies with the requirements of the:...
