Lenze E94AZHA0051 Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen

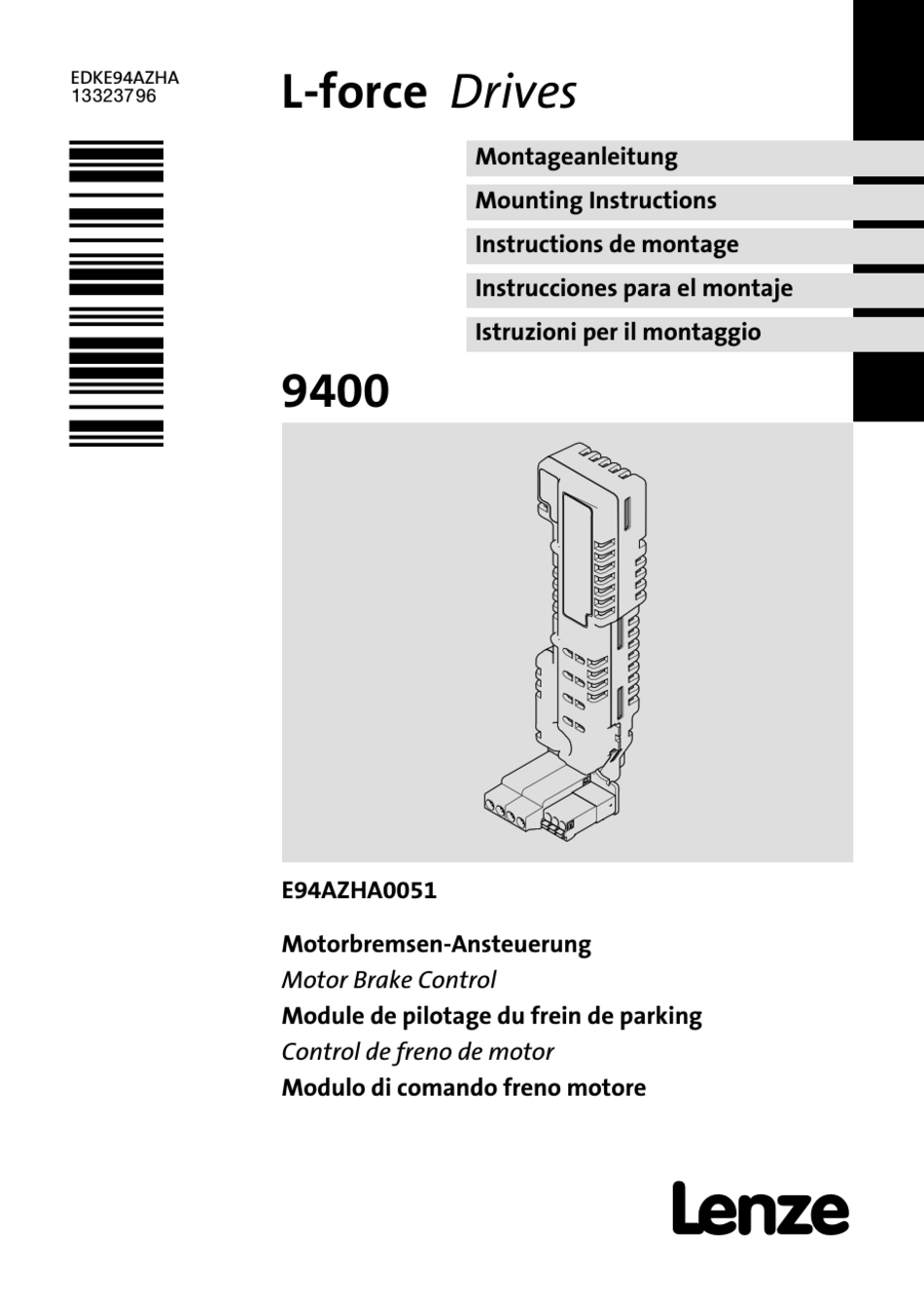

EDKE94AZHA
.AFõ
L−force Drives
9400
E94AZHA0051
Motorbremsen−Ansteuerung
Motor Brake Control
Module de pilotage du frein de parking
Control de freno de motor
Modulo di comando freno motore
Montageanleitung
Mounting Instructions
Instructions de montage
Instrucciones para el montaje
Istruzioni per il montaggio
l
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Lenze E94AZHA0051
Inhaltszusammenfassung für Lenze E94AZHA0051
- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein! Lire le présent fascicule et la documentation relative à...
- Seite 3 E94AZHA0051_01...
-
Seite 4: Lieferumfang
Lieferumfang Pos. Beschreibung Motorbremsen−Ansteuerung E94AZHA0051 Montageanleitung Elemente an der Motorbremsen−Ansteuerung Pos. Beschreibung Typenschild Anschluss Montagesockel X107 Anschluss Versorgung und Bremse X121 Anschluss externe Ansteuerung und Rückmeldung EDKE94AZHA DE/EN/FR/ES/IT 1.0... -
Seite 5: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ..........Verwendete Hinweise . -
Seite 6: Dokumenthistorie
Dokumenthistorie Materialnummer Version Beschreibung .AFõ 02/2010 TD15 Erstausgabe 0Abb. 0Tab. 0 Tipp! Dokumentationen und Software−Updates zu weiteren Lenze Produkten finden Sie im Internet im Bereich "Services & Downloads" unter http://www.Lenze.com EDKE94AZHA DE/EN/FR/ES/IT 1.0... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Verwendete Hinweise Sicherheitshinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektri-... - Seite 8 Sicherheitshinweise Verwendete Hinweise Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR Piktogramm und Signalwort Bedeutung Sicherheitshinweis oder Anwendungshinweis für den Betrieb eines UL−approbierten Geräts in UL−approbierten Anlagen.
-
Seite 9: Allgemeine Sicherheits− Und Anwendungshinweise
Sicherheitshinweise Allgemeine Sicherheits− und Anwendungshinweise Allgemeine Sicherheits− und Anwendungshinweise Stop! Die Motorbremsen−Ansteuerung beinhaltet einen elektronischen Schalter, der eine 24 V−Motorhaltebremse ansteuern kann. An die Motorbremsen−Ansteuerung dürfen nur Motorhaltebremsen angeschlossen werden, die den in den Technischen Daten genannten zulässigen Daten entsprechen. (Ggf. muss die Haltebremse ohne Motorbremsen−Ansteuerung über einen digitalen Ausgang und ein Koppelrelais angesteuert werden.) Werden die in den Technischen Daten genannten zulässigen Werte nicht... -
Seite 10: Sicherheitshinweise Für Die Installation Nach Ul Oder Ur
Sicherheitshinweise Sicherheitshinweise für die Installation nach UL oder UR Sicherheitshinweise für die Installation nach U oder U Warnings! Only for use with series E94. ƒ The Voltage rating of the fuses must at least be suitable for the input ƒ voltage of the device. -
Seite 11: Technische Daten
Technische Daten Allgemeine Daten und Einsatzbedingungen Technische Daten Allgemeine Daten und Einsatzbedingungen Informationen zur Gültigkeit Diese Anleitung ist gültig für ƒ Motorbremsen−Ansteuerung E94AZHA0051 Identifikation E94AZHA0051_01 Typenschlüssel Produktreihe Gerätegeneration Zubehör Typ Motorbremsen−Ansteuerung Bemessungsstrom 005 = 2,5 A Spannungsklasse 1 = 24 V... - Seite 12 Technische Daten Allgemeine Daten und Einsatzbedingungen Einsetzbarkeit Dieses Zubehör darf nur verwendet werden mit ƒ Achsmodul E94AxxExxxx EDKE94AZHA DE/EN/FR/ES/IT 1.0...
- Seite 13 Technische Daten Allgemeine Daten und Einsatzbedingungen Allgemeine Daten Konformität und Approbation Konformität 2006/95/EG Niederspannungsrichtlinie Approbation UL 508C Industrial Control Equipment Listed (File No. E132659) für USA Personenschutz und Geräteschutz Schutzart EN 60529 IP00 Schutzmaßnahmen Gegen Kurzschluss Störaussendung EN 61800−3 Leitungsgeführt, Kategorie C2. Störfestigkeit EN 61800−3 Burst auf Steuerleitung: 2 kV/5 kHz...
-
Seite 14: Bemessungsdaten
Technische Daten Bemessungsdaten Bemessungsdaten Allgemeine elektrische Daten Bereich Werte Eingangsspannung DC 24 V (18 ... 30 V) Ausgangsspannung entspricht der Eingangsspannung Bremsenstrom 0.3 ... 2.5 A Schaltleistung max. 55 W Abschaltenergie max. 5 Ws Leitungsschutz Empfehlung: 7.5 A, Auslösecharakteristik "B" oder "C" Maximale Leitungslänge Im Kapitel "Elektrische Installation"... - Seite 15 Technische Daten Bemessungsdaten Steueranschlüsse Steuereingang Eingangsspannung SPS−Eingang, IEC 61131−2, 24 V Eingangsstrom typisch 15 mA Steuerausgang Ausgangsspannung SPS−Ausgang, IEC 61131−2, 24 V Ausgangsstrom typisch 15 mA EDKE94AZHA DE/EN/FR/ES/IT 1.0...
-
Seite 16: Mechanische Installation
Mechanische Installation Mechanische Installation Bei der Installation die Hinweise aus der Dokumentation zum Grundgerät beachten! E94AZH003 Montageschritte 1. Motorbremsen−Ansteuerung auf die Klemme 0 des Montagesockels stecken. 2. Kontrollieren, dass beide Klammern 1 in den Nuten 2 der Motorbremsen−Ansteuerung einrasten. EDKE94AZHA DE/EN/FR/ES/IT 1.0... -
Seite 17: Elektrische Installation
Bremsenleitungen unbedingt geschirmt ausführen, wenn sie in der ƒ Motorleitung mitgeführt werden. – Der Betrieb mit ungeschirmten Bremsenleitungen kann die Motorbremsen−Ansteuerung zerstören. – Wir empfehlen die Verwendung von Lenze−Systemleitungen (Motorleitung mit separat geschirmten Zusatzadern). Achten Sie bei einer Permanentmagnet−Haltebremse auf korrekte Polung ƒ der Bremsenleitung. -
Seite 18: Zulässige Bremsenleitungslänge
Elektrische Installation Zulässige Bremsenleitungslänge Zulässige Bremsenleitungslänge = 28 V DC 1 mm (AWG 16) 0.75 mm (AWG 18) 0.5 mm (AWG 20) = 24 V DC 1 mm (AWG 16) 0.75 mm (AWG 18) 0.5 mm (AWG 20) 0.25 0.5 0.75 1.25 1.5 1.75 2.25 2.5 E94AZH004... -
Seite 19: Anschlussdaten
Anschlussdaten Anschlussdaten Klemme X107 Beschrif- Beschreibung tung Anschluss der Motorhaltebremse + (Lenze: WH) − (Lenze: BN) E94AZHx0051: 24 V DC, max. 2,5 A Auf richtige Polung achten! + / − Versorgungsspannung der Motorhaltebremse (18 ... 30 V DC) Auf richtige Polung achten! - Seite 20 Elektrische Installation Anschlussdaten Klemme X121 Beschrif- Beschreibung tung Anschluss externe Ansteuerung nach IEC 61131−2 Bezugspotential Anschluss externe Rückmeldung nach IEC 61131−2 SSP940X107 Klemmendaten Leiterquerschnitt Anzugsmoment [AWG] [Nm] [lb−in] flexibel 0.2 ... 1.5 24 ... 16 Federkraftklemme mit Aderendhülse 0.25 ... 0.75 24 ...
-
Seite 21: Verdrahtungsbeispiele
Elektrische Installation Verdrahtungsbeispiele Verdrahtungsbeispiele 24 V E94APxE... E94AxxE... E94AxxE... 24 V DC E94AZHxxxxx E94AZHxxxxx X121 X121 X107 X107 " " £ 1.5 mm² " " E94AZHAB056 Leitungsschutz sekundärseitig. Bei der Auslegung der Sicherung die Normen des Leitungsschutzes beachten! Zwillings−Aderendhülsen einsetzen. "... - Seite 22 Elektrische Installation Verdrahtungsbeispiele 24 V E94APxE... E94AxxE... E94AxxE... 24 V DC E94AZHxxxxx E94AZHxxxxx X121 X121 X107 X107 " " " " £ 2.5 mm² E94AZHAB056 Leitungsschutz sekundärseitig. Bei der Auslegung der Sicherung die Normen des Leitungsschutzes beachten! " HF−Schirmabschluss durch großflächige PE−Anbindung. EDKE94AZHA DE/EN/FR/ES/IT 1.0...
- Seite 23 Elektrische Installation Verdrahtungsbeispiele EDKE94AZHA DE/EN/FR/ES/IT 1.0...
- Seite 104 © 02/2010 Lenze Automation GmbH Service Lenze Service GmbH Hans−Lenze−Str. 1 Breslauer Straße 3 D−31855 Aerzen D−32699 Extertal Germany Germany +49 (0)51 54 / 82−0 00 80 00 / 24 4 68 77 (24 h helpline) Ê Ê +49 (0)51 54 / 82 − 28 00 +49 (0)51 54 / 82−11 12...
