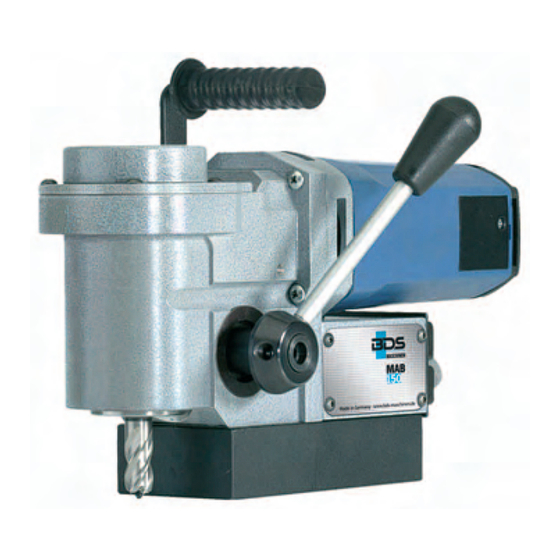

Inhaltsangabe: Einleitung Gefahrenhinweise Zusätzliche Sicherheitshinweise Vorbereitung Anwendung Wartung Störungen Konformitätserklärung Garantie Explosionszeichnungen Maschinendaten 1. Einleitung: Die Maschine ist ausschließlich für Bohrarbeiten in magnetische und nicht magnetische Metalle geeignet. Für die Bearbeitung nicht magnetischer Werkstoffe stehen aus dem Zubehörprogramm zusätzliche Spannvorrichtungen zur Verfügung.
Seite 4
Vor Öffnen Netzstecker ziehen Auffanggurt anlegen Warnung vor gefährlicher elektrischer Spannung Warnung vor einer Gefahrstelle Warnung vor magnetischem Feld Nicht dem Regen aussetzen Verboten für Personen mit Herzschrittmacher...
Seite 5
Die Magnethaltekraft ist abhängig von der Materialstärke und Beschaffenheit − Farb-, Zink- und Zunderschichten reduzieren die Magnethaltekraft − Bei Überkopfarbeiten ist ausschließlich das Hochleistungsfettspray BDS ZHS 400 zu verwenden. Normale Schneidöle können bei Überkopfarbeiten in den Motor laufen und einen Kurzschluss verursachen...
4. Vorbereitung: Funktionen und Wirkungsweise der Elektronik - Baugruppe Die Elektronik hat im wesentlichen drei Hauptfunktionen zu erfüllen: Schutz des Bedieners vor Unfällen Sicherung einer langen Lebensdauer der Bohrmaschine und der Werkzeuge Stufenlose Drehzahleinstellung entsprechend den jeweiligen technologischen Anforderungen. Für eine ordnungsgemäße Funktion der Magnetkernbohrmaschine und aus Gründen der Arbeitssicherheit ist folgendes zu beachten: Die Drehzahl der Arbeitsspindel ist in Abhängigkeit von Werkstoff und...
5. Allgemeine Anwendung Anschluss und Inbetriebnahme Bitte überprüfen Sie zuerst die Netzspannung. Die auf dem Typenschild angegebene Netzspannung muss mit dem Stromnetz übereinstimmen. Netzanschluss Verbinden Sie den Netzstecker mit dem Stromnetz. Wenn Sie ein Verlängerungskabel benutzen, vergewissern Sie sich, dass es für die Leistung der Maschine ausgelegt ist.
Seite 8
Einsetzen der Kernbohrer: Setzen Sie den Kernbohrer mit dem Auswerferstift in die Direktaufnahme ein. Bei Maschinen mit Direktaufnahme wird der Kernbohrer mit zwei Gewindestiften auf den Spannflächen geklemmt. Motor einschalten: Drücken Sie auf I des Schalters Motor. Bohrvorgang: Das Bohren mit Kernbohrern erfordert keinen großen Kraftaufwand. Bohren Sie ohne großen Druck.
Seite 9
5000 ist unbedingt notwendig. Bei arbeiten über Kopf darf die Schmiereinrichtung nicht eingesetzt werden. Hierbei verwenden Sie bitte BDS Hochleistungsfettspray ZHS 400. Sprühen Sie den Bohrer vor dem Bohren von innen mit Fettspray ein. Bei größeren Bohrtiefen wiederholen Sie bitte diesen Vorgang mehrfach.
Seite 10
Handgriff: Der umsteckbare Handgriff für den Vorschub ist problemlos auf beiden Seiten der Maschine einsetzbar. Optional ist hierfür auch ein Ratschgriff lieferbar. Funktionen und Wirkungsweise der Elektronik - Baugruppe Die Elektronik hat im wesentlichen drei Hauptfunktionen zu erfüllen: Schutz des Bedieners vor Unfällen Sicherung einer langen Lebensdauer der Bohrmaschine und der Werkzeuge...
Seite 11
Für eine ordnungsgemäße Funktion der Magnetkernbohrmaschine und aus Gründen der Arbeitssicherheit ist folgendes zu beachten: Die Drehzahl der Arbeitsspindel ist in Abhängigkeit von Werkstoff und Bohrdurchmesser zu wählen. Die Vorwahl der Drehmomentgröße bzw. Begrenzung hat unter Beachtung der Erfordernisse bei der Durchführung der Arbeitsaufgabe aus technologischer Sicht und Arbeitssicherheit zu erfolgen.
6.Wartung: Werkzeugaufnahme: Reinigen Sie regelmäßig die Werkzeugaufnahme von innen. Schalter und Kabel: Überprüfen Sie regelmäßig Schalter, Kabel und Knickschutz auf Beschädigung. Kohlebürsten: Überprüfen Sie die Kohlebürsten und tauschen Sie diese rechtzeitig aus. Abgenutzte Kohlebürsten hinterlassen feinen Staub der sich im Motoroberteil absetzt. Reinigen Sie deshalb das Motoroberteil regelmäßig.
8. CE – Konformitätserklärung Das Erzeugnis entspricht den grundlegenden Anforderungen der einschlägigen EG-Richtlinien. Ein in den Richtlinien vorgesehenes Konformitätsbewertungsverfahren wurde durchgeführt. Firma: BDS Maschinen GmbH Martinstrasse 108 D - 41063 Mönchengladbach Zum Nachweis entsprechend Maschinenrichtlinie 98/37/EG Niederspannungsrichtlinie 73/23/EWG inkl. Änderungen wurden folgende Normen herangezogen.
Seite 15
9.Garantiebeleg Für BDS Elektrowerkzeuge gilt eine Garantiefrist von 12 Monaten ab Verkaufsdatum. Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung der Maschine zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt.
