Installation
5.1 Installationsschritte
Bevor Sie die mit der Installation der Kamera beginnen
vergewissern Sie sich das die WLAN Signalstärke am
Montageort ausreichend ist und eine stabile Bildübertragung
gewährleistet. Sollte dies nicht der Fall sein so erweitern Sie die
Reichweite durch Einsatz eines WLAN Repeaters oder wenn
möglich durch Änderung des WLAN Router Standortes.
Bevor Sie die mit der Montage beginnen vergewissern Sie sich
das der Montageort stabil genug ist und mindestens das
dreifacher des Kameragewichts trägt.
Bitte befolgen Sie die unten aufgeführten Installationsschritte.

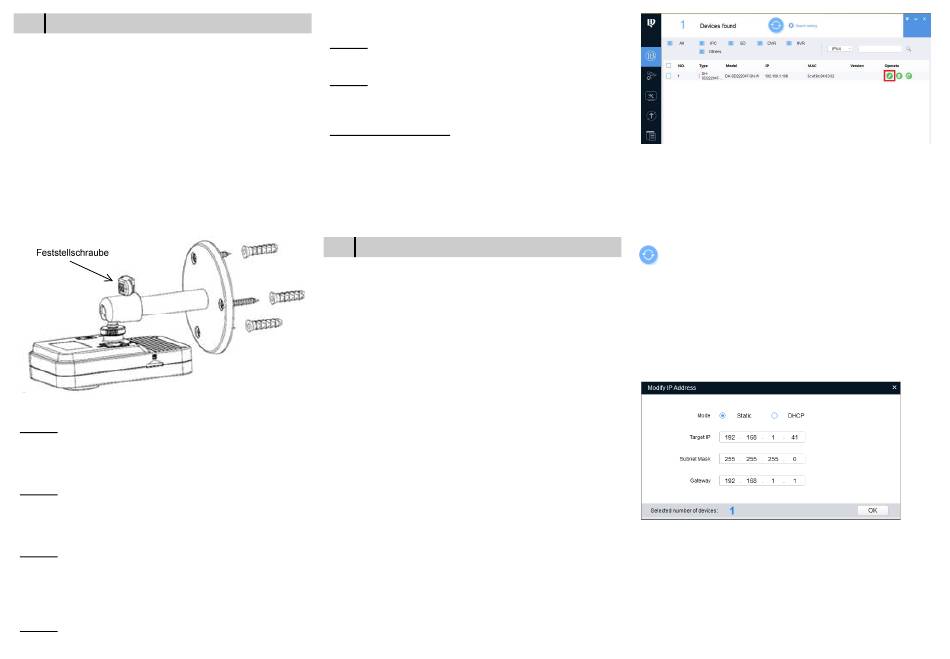

Abbildung 5-1 Kamera Installation 1
Schritt 1
Entnehmen Sie der Verpackung die Bohrvorlage (Positioning Map)
und positionieren diese am Montageort. Nehmen Sie die
notwendigen Bohrungen für die Dübel an den markierten stellen der
Bohrvorlage vor.
Schritt 2
Stecken Sie die drei mitgelieferten Dübel in die Bohrlöcher. Je nach
Beschaffenheit der Wand oder Decke kann es notwendig sein
größere Dübel oder Spezialdübel mit entsprechenden Schrauben zur
sichern Montage zu verwenden.
Schritt 3
Richten Sie die Öffnungen der Kamerahalterung so aus das diese
mit den Positionen der Dübel übereinstimmt. Befestigen Sie das
Kameragehäuse mit den Schrauben. Beachten Sie das die
Schrauben auch wirklich im Dübel verschraubt werden und die
Kamera einen sicheren Halt besitzt.
Schritt 4
Führen Sie die Verkabelung lauf Abbildung 2-1 und der
Beschreibung durch.
Schritt 5
Lösen Sie die Feststellschraube des Halters, siehe Abbildung 5-1.
Richten Sie die Kamera nun auf die gewünschte Blickrichtung aus.
Schritt 7
Ziehen Sie die Feststellschraube so an das sich die Kamera nicht
mehr verstellen kann.
Mikro SD-Karte installieren
Schalten Sie das Gerät aus, bevor Sie die Mikro SD-Karte einsetzen.
Setzen Sie die Mikro SD-Karte korrekt in den Kartenschacht ein,
siehe Abbildung 2-2
Hinweis: Zur Aufzeichnung von Full HD Videos verwenden Sie bitte
Mikro SD Karten der Klasse 8 (Class8) oder höher.
6
Konfiguration Tool
6.1 Überblick
Hinweis: Das „ConfigTool" wird nur dann benötigt wenn durch
ein Windows PC und einem Web Browser die
Kameraeinstellungen geändert werden sollen.
Es dient zur Suche der ans Netzwerk angeschlossenen IP Kameras
und zur Änderung der Kamera IP Adresse. Bitte beachten Sie das
nur Kameras die sich im selben IP Netzwerk Segment befinden wie
der PC gefunden werden.
6.2 Anschluss ans IP Netzwerk oder WLAN
Bitte stellen Sie sicher das die Kamera an die Spannungsversorgung
und an das Ethernet IP Netzwerk (Router) über das Netzwerkkabel
angeschlossen ist oder alternativ mittels WPS Funktion wie in
Kapitel 3 beschrieben schon in das WLAN eingebunden ist .Bei
WLAN Anbindung erflogt die IP Adressen Einstellung automatisch
durch den Router mittels DHCP.
Ansonsten sind die Standard Kamera Ethernet IP
Netzwerkeistellungen: IP Adresse: 192.168.1.108 / Subnet Maske:
255.255.255.0 / Gateway: 192.168.1.1
6.3 Bedienung
Installieren Sie das „ConfigTool" auf Ihren Windows PC. Folgen Sie
den Windows Installationsanweisungen bis die Installation
abgeschlossen ist. Starten Sie das „ConfigTool" Programm und das
Suchergebnis wird nach kurzer Zeit wie in Abbildung 6-1 angezeigt.
Klicken Sie auf das „Config" Symbol um die IP Adresse der
ausgewählten Kamera zu ändern.
4
Abbildung 6-1 Anzeige Suchergebnis
Hinweis: Wird keine der angeschlossenen Netzwerkkameras
gefunden, stellen Sie sicher das keine Firewall oder Virensoftware
das „ConfigTool" blockiert und das Sie Windows Administrator
Rechte besitzen.
Um eine erneute Kamera Suche durchzuführen betätigen Sie
das Symbol
Nach betätigen des „Config" Symbols erscheint das untere Menü.
Wenn die automatische IP Adressenvergabe mittels DHCP in Ihrem
Netzwerk (Router) unterstützt wird kann dies durch setzen des
Punktes auf DHCP genutzt werden. Um eine feste IP Adresse
einzustellen geben Sie eine freie IP Adresse passend zu den
Einstellungen Ihres Netzwerkes, sowie die richtigen Subnet Maske
und Gateway Daten ein. Schließen Sie die Eingabe mit Taste OK ab.
Abbildung 6-2 Menü Netzwerkeinstellung
