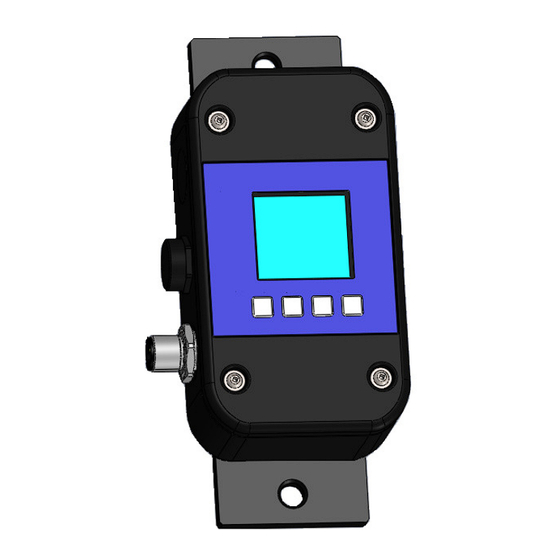

MIB FlowCon 200i Bedienungsanleitung
Ultraschall-durchflussmessgeräte
Verwandte Anleitungen für MIB FlowCon 200i
Inhaltszusammenfassung für MIB FlowCon 200i
- Seite 1 FlowCon 200i BA 007D/FlowCon 200i/01.18 Gültig ab Hardware V 2.1 Software V 1.2 Auswerte- Konfigurations- Einheit Bedienungsanleitung...
-
Seite 2: Allgemeine Sicherheitshinweise
Die Auswerte- und Konfigurations-Einheit FlowCon 200i kann nur für • Durchflussmessgeräte der Flowmax-Serie verwendet werden. Die Auswerte- und Konfigurations-Einheit FlowCon 200i ist nach dem Stand • der Technik betriebssicher gebaut und berücksichtigt die einschlägigen Vorschriften nach EN 61010 entspricht VDE 0411 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte.. -
Seite 3: Inhaltsverzeichnis
FlowCon 200i Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Sicherheitshinweise ....................2 Inhaltsverzeichnis ........................3 Abbildungsverzeichnis ........................ 5 Planungshinweise ......................... 6 1.1 Einsatzbereiche ............................6 1.2 Betriebssicherheit ............................. 6 Montage und Installation ...................... 7 2.1 Einbauhinweise ............................7 2.2 Montage ..............................7 2.3 Elektrischer Anschluss ..........................7 2.3.1 Einbausteckerbelegung 5-polig mit werkseitiger Zuordnung der Ausgänge ........ - Seite 4 Inhaltsverzeichnis FlowCon 200i 3.2.7 Anzeige ............................21 3.2.7.1 Einheiten ..............................21 3.2.7.2 Anzeigefilter.............................. 21 3.2.7.3 Anzeige drehen ............................21 3.2.7.4 Alarmblinken............................. 21 3.2.8 Analogausgang QA ......................... 22 3.2.8.1 Funktion ..............................22 3.2.8.2 Filterstärke..............................24 3.2.8.3 Ausgabewert ............................24 3.2.8.4 Bereich min .............................. 24 3.2.8.5 Bereich max .............................
-
Seite 5: Abbildungsverzeichnis
FlowCon 200i Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1: Anschluss des FlowCon 200i ..................8 Abbildung 2: Pinbelegung: Einbaustecker Kupplung für 5-Pol ..........9 Abbildung 3: Pinbelegung: Einbaustecker Kupplung für 8-Pol .......... 9 Abbildung 4: Bedienung des Displays ................... 10 Abbildung 5: Menüstruktur FlowCon 200i ..................13 Abbildung 6: Funktion der Schleichmengenunterdrückung am Beispiel 0,6 l/min ...... -
Seite 6: Planungshinweise
Planungshinweise FlowCon 200i 1. Planungshinweise 1.1 Einsatzbereiche Die Auswerte- und Konfigurations-Einheit FlowCon 200i dient zur Visualisierung Messwerten, sowie Konfiguration Flowmax Durchflussmessgeräten. FlowCon 200i wird unter anderem eingesetzt als: Servicetool Ändern Auslesen Konfigurationen • angeschlossener Flowmax Anzeige-Einheit für aktuelle Prozessparameter •... -
Seite 7: Montage Und Installation
Bedienungsanleitung Durchflussmessgerätes „Flowmax“ (Flowmax 44i, Flowmax 42i, Flowmax 400i) zu entnehmen. Der Einsatz von FlowCon 200i ist möglich ab einer Flowmax Software-Version: ab HW 2.0 und SW 125 bei Flowmax 400i ab HW 2.1 und SW 125 bei Flowmax 44i ab HW 2.1 und SW 128 bei Flowmax 42i... -
Seite 8: Abbildung 1: Anschluss Des Flowcon 200I
SPS FlowCon Flowmax 5pol Kommunikation 2 Draht Digital 24VDC Netzteil 2 Draht + Digital Adapter FlowCon 24VDC Netzteil oder SPS Abbildung 1: Anschluss des FlowCon 200i Zur Spannungsversorgung und Flowmax-Anbindung sollte das mitgelieferte Anschlussmaterial verwenden werden. WICHTIG! M I B... -
Seite 9: Einbausteckerbelegung 5-Polig Mit Werkseitiger Zuordnung Der Ausgänge
Ohne Funktion Ohne Funktion Kommunikation Kommunikationsschnittstelle Ohne Funktion Ohne Funktion WICHTIG! Die Anzeige- und Auswerte-Einheit FlowCon 200i darf nur innerhalb der auf dem Typenschild und in der Bedienungsanleitung / Datenblatt angegeben Grenzen betrieben werden. unerlaubten Betriebsbedingungen kann es zu Überlastungen, Beschädigungen oder zum Defekt kommen. -
Seite 10: Inbetriebnahme
3. Inbetriebnahme 3.1 Bedienung 3.1.1 Display und Benutzermenü FlowCon 200i verfügt über ein beleuchtetes Display zur Anzeige von aktuellen Messwerten, sowie zur Einstellung von applikationsspezifischen Parametern. Über die vier Tasten der Folientastatur kann man durch das Menü navigieren und Einstellungen vornehmen. - Seite 11 Um in den Slavemodus umzuschalten muss man die „▲“ Taste für ca. 3 Sekunden gedrückt halten. Während sich FlowCon im Slavemodus befindet erscheint auf dem Display die Meldung „Slavemodus“. Durch betätigen der „Esc“ Taste wird der Slavemodus beendet und FlowCon 200i springt zurück in den Suchmodus. M I B...
- Seite 12 Inbetriebnahme FlowCon 200i M I B...
-
Seite 13: Abbildung 5: Menüstruktur Flowcon 200I
FlowCon 200i Inbetriebnahme Abbildung 5: Menüstruktur FlowCon 200i M I B... -
Seite 14: Gerätefunktionen
Inbetriebnahme FlowCon 200i 3.2 Gerätefunktionen 3.2.1 Sprache Die Sprache für die Anzeige und Menütexte kann geändert werden. Unter dem zugehörigen Untermenü „Sprachen“ kann zwischen Deutsch, Spanisch, Französisch und Englisch ausgewählt werden. 3.2.2 Dosierung Über das Dosiermenü kann eine manuelle Dosierung konfiguriert werden. -
Seite 15: Schleichmenge
FlowCon 200i Inbetriebnahme 3.2.3.3 Schleichmenge Die Schleichmengenunterdrückung dient dazu Flüsse, die sich in einem engen Rahmen um Null herum, auch bei geschlossenem Ventil durch Konvektion ergeben können, Messung auszuschließen. Schleichmengenunterdrückung wird werkseitig auf einen in Relation zum Querschnitt des Messgerätes stehenden, sinnvollen Standardwert eingestellt. -
Seite 16: Grundabgleich
Inbetriebnahme FlowCon 200i 3.2.3.4 Grundabgleich Die Funktion „Grundabgleich“ ermöglicht eine optimale Anpassung auf die mediumspezifischen Eigenschaften. Durch Ausführen dieser Funktion, HINWEIS! durchläuft Flowmax eine interne Parametrierung und speichert relevante Parameter selbstständig an. Dieser Vorgang kann bis ca. 1 Minute dauern. -
Seite 17: Allg. Einstellungen
FlowCon 200i Inbetriebnahme 3.2.4 Allg. Einstellungen 3.2.4.1 Tagesmenge Reset Über diese Funktion kann die gezählte Tagesmenge des Flowmax zurückgesetzt werden. Bedienbeispiel Mengenreset siehe Anhang. ACHTUNG! Versehentlich gelöschte Zählerstände können nicht wiederhergestellt werden. Nach dem Reset beginnt die Zählung wieder bei dem Wert 0. -
Seite 18: Obergrenze
Inbetriebnahme FlowCon 200i 3.2.4.4 Obergrenze Hier wird der obere Grenzwert für den Digitalausgang eingestellt. Einstellbereich: 0 bis 8000ml/s in Schritten von 0,01 ml/s. 3.2.4.5 Betriebsmengenzähler Der Betriebsmengenzähler kann im Menü angezeigt werden. Die Einheit ist auf m³ fixiert. Dieser Zähler ist Unidirektional und kann deswegen vom Tagesmengenzähler abweichen. -
Seite 19: Pulsausgang
FlowCon 200i Inbetriebnahme 3.2.5 Pulsausgang 3.2.5.1 Wertigkeit Hier wird vorgegeben, für welche Durchflussmenge ein Ausgangsimpuls ausgegeben wird. Die Einstellung ist so zu wählen, dass sowohl die max. Ausgangsfrequenz des Flowmax (10kHz) als auch die max. Eingangsfrequenz der Steuerung nicht überschritten werden. Das Puls-/Pausenverhältnis ist 1:1. Die Pulslänge ist begrenzt auf 1s. -
Seite 20: Modus „Direkt
(z.B. Flowmax 44i) und die gleiche Nennweite sein (z.B. DN15). Andernfalls WICHTIG! können Parameter mit falschen Werten konfiguriert werden, was zu Fehlfunktion führt. Einstellbereich: Holen+speichern, Gespeicherte löschen, Senden 3.2.6.1 Holen+speichern Aus dem am FlowCon 200i angeschlossenen Flowmax wird die Konfiguration ausgelesen und im FlowCon gespeichert. M I B... -
Seite 21: Gespeicherte Löschen
FlowCon 200i Inbetriebnahme 3.2.6.2 Gespeicherte löschen Die im FlowCon 200i gespeicherte Konfiguration wird gelöscht. 3.2.6.3 Senden Die aktuell im FlowCon 200i gespeicherte Konfiguration wird in den angeschlossenen Flowmax überspielt. 3.2.7 Anzeige ACHTUNG! Die unter dem Menüpunkt Anzeige eingestellten Parameter beziehen sich alle auf die Anzeige des FlowCon 200i. -
Seite 22: Analogausgang Qa
Inbetriebnahme FlowCon 200i 3.2.8 Analogausgang QA 3.2.8.1 Funktion Der Analogausgang steht als aktiver Stromausgang 0-20mA oder 4-20mA zur Verfügung. Er kann über das Displaymenü oder FlowCon konfiguriert werden. Abbildung 10: Der Stromausgang ist aktiv Einstellbereich: 0-20mA, 4-20mA, aus Der Stromausgang gibt Ströme zwischen 0 und 22,6mA als Maß für den aktuellen Fluss bzw. -
Seite 23: Abbildung 11: Kennlinie 0 Bis 20Ma
FlowCon 200i Inbetriebnahme Kennlinien Analogausgang 0 bis 20mA • Für die Darstellung wurde „Bereich min“ als 0% und „Bereich max“ als 100% verwendet. Strom Ausgang 0...20mA Wert [%] Wert Strom [mA] kleiner 0% 0% (Bereich min) zwischen 0% und 100%... -
Seite 24: Filterstärke
Differentialfaktor) ist FlowSoft notwendig. Wenn diese Funktion über das Menü (siehe Pkt. 3.1 Abb. 4. Menüstruktur FlowCon 200i unter Analogausgang QA – Ausgabewert) gewählt wird und die Funktion PID-Regler beim Flowmax nicht bestellt wurde, bleibt die Funktion auf Fluss stehen Schalllaufzeitmessung für den Analogausgang (Option) -
Seite 25: Digitale Ausgänge Q1 Und Q2 (Q2 Nur Mit 8-Pol Stecker Verfügbar)
FlowCon 200i Inbetriebnahme 3.2.9 Digitale Ausgänge Q1 und Q2 (Q2 nur mit 8-pol Stecker verfügbar) Die digitalen Ausgänge Q1 und Q2 können als Impulsausgang, zur Signalisierung der Leerrohrmeldung, zur Ansteuerung eines Dosierventils oder zur Grenzwertüberwachung benutzt werden. Alle Ausgänge werden bei Unterschreitung von 16V hochohmig. Die digitalen Ausgänge werden bei Kurzschluss oder Überlastungsfall nach ca. -
Seite 26: Abbildung 13: Anschluss Von Digitalem Ausgang An Relais
Inbetriebnahme FlowCon 200i ACHTUNG! Bei induktiver Last, z.B. Relais, muss eine zusätzliche Freilaufdiode antiparallel zur Last installiert werden. WICHTIG! Beispiel 1: Flowmax über NPN, externes Relais Abbildung 13: Anschluss von digitalem Ausgang an Relais Beispiel 2:Flowmax über PNP, externer Zähler z.B. SPS Abbildung 14: Anschluss von digitalem Ausgang an Zählereingang... -
Seite 27: Digitaleingang I1 (Nur Mit 8-Pol Stecker Verfügbar)
FlowCon 200i Inbetriebnahme 3.2.10 Digitaleingang I1 (nur mit 8-pol Stecker verfügbar) Flowmax besitzt einen digitalen Eingang, welchem die Funktionen zugeordnet werden können. Beispielsweise ist zum Starten eines Dosiervorgangs die Leitung gegen 24V zu legen. Die Dosierparameter können über das Bedienmemü im Flowmax hinterlegt werden. -
Seite 28: Werkseinstellungen Übersicht
3.3 Werkseinstellungen Übersicht Die Werkseinstellungen sind in der Bedienungsanleitung des jeweiligen Flowmax zu entnehmen. 3.4 Allgemeine Hinweise Vor dem ersten Einschalten des FlowCon 200i sollten Sie nochmals folgende Kontrollen durchführen: Überprüfen der elektrischen Anschlüsse und Kabelbelegungen • Überprüfen des angeschlossenen Flowmax, korrekte Montage und •... -
Seite 29: Gerätetausch
FlowCon 200i Gerätetausch 4. Gerätetausch Schalten Sie die Hilfsenergie ab, bevor Sie die elektrischen • Anschlüsse lösen. WARNUNG! Beachten Sie bei der Demontage die Sicherheitshinweise aus dem • Kapitel 2.3 Elektrischer Anschluss Beachten Sie, dass nach Austausch eines Gerätes u.U. die Einstellungen •... -
Seite 30: Technische Daten
LCD beleuchtet Folientastatur: 4 Tasten mit Druckpunkt Die Auswerte- und Konfigurations-Einheit FlowCon 200i erfüllt die allgemeinen EMV-Störfestigkeitsanforderungen nach CE, EN 61000-6-3, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6. Es ist konform mit den Anforderungen der EG-Richtlinien und trägt das CE-Zeichen. - Seite 31 Unterspannung Meldung erscheint, wenn Betriebsspannung unter Display blinkt + 16V. Ausgänge werden deaktiviert. Fehlertext Suche Meldung erscheint wenn kein passender Flowmax Flowmax mit dem FlowCon 200i verbunden ist oder ein Verbindungsproblem vorliegt. Fehlertext V-Schall Die ermittelte Schallgeschwindigkeit liegt nicht innerhalb Fensters.
-
Seite 32: Zubehör
Zubehör FlowCon 200i 6. Zubehör Flowmax 44i Ultraschall-Durchflussmessgerät für leitende und nichtleitende Flüssigkeiten. Inline Messung für dynamische Prozesse mit hoher Genauigkeit. Nennweiten DN10 bis DN25 mit Messbereichen bis zu 240L/min. Erhältlich mit unterschiedlichen Hydraulikanschlüssen: Zoll, NPT und Clamp. Bestellnummer siehe Preisliste Flowmax 44i Flowmax 42i Ultraschall-Durchflussmessgerät für leitende und nichtleitende Flüssigkeiten. -
Seite 33: Anhang
FlowCon 200i Anhang Anhang Bedienbeispiele: Passworteingabe Taste Anzeigebild Passwort 4 x Λ 40000 X0000 Λ X1000 XX000 4 x Λ XX400 XXX00 Λ XXX10 XXXX0 4 x Λ XXXX4 Mengenreset Dosierung Medien Allg. Einstellungen Anzeige Analogausgang QA Allg. Einstellungen Tagesmenge Reset Allg. - Seite 34 Anhang FlowCon 200i Nullpunktabgleich Damit der Abgleich korrekt durchgeführt werden kann, muss das Gerät mit Flüssigkeit gefüllt sein und es darf kein Durchfluss vorhanden sein. Dosierung Medien Allg. Einstellungen Anzeige Analogausgang QA Λ Sprache Dosierung Medien Allg. Einstellungen Anzeige Medien...
- Seite 35 FlowCon 200i Anhang 1-Punkt-Korrektur Mit der 1-Punkt-Korrektur wird das Messgerät auf einen Arbeitspunkt abgeglichen. Dazu wird eine beliebige Volumenmenge in einen Behälter gefüllt und mit einer Waage das Gewicht bestimmt. Achtung: dabei das Gewicht des Behälters subtrahieren. Mit Einbeziehung der Dichte des Mediums erhält man das Volumen (Volumen = Masse/Dichte).
- Seite 36 MIB GmbH Messtechnik und Industrieberatung Bahnhofstr. 35 D-79206 Breisach Tel. 0049 / (0)7667 / 20 777 90 Fax 0049 / (0)7667 / 20 777 99 E-Mail: info@mib-gmbh.com Internet: www.flowmax.de...
