Kreg FOREMAN DB210-EUR Bedienungsanleitung
Taschenloch-bohrmaschine
Verwandte Anleitungen für Kreg FOREMAN DB210-EUR
Inhaltszusammenfassung für Kreg FOREMAN DB210-EUR
-
Seite 33: Taschenloch-Bohrmaschine

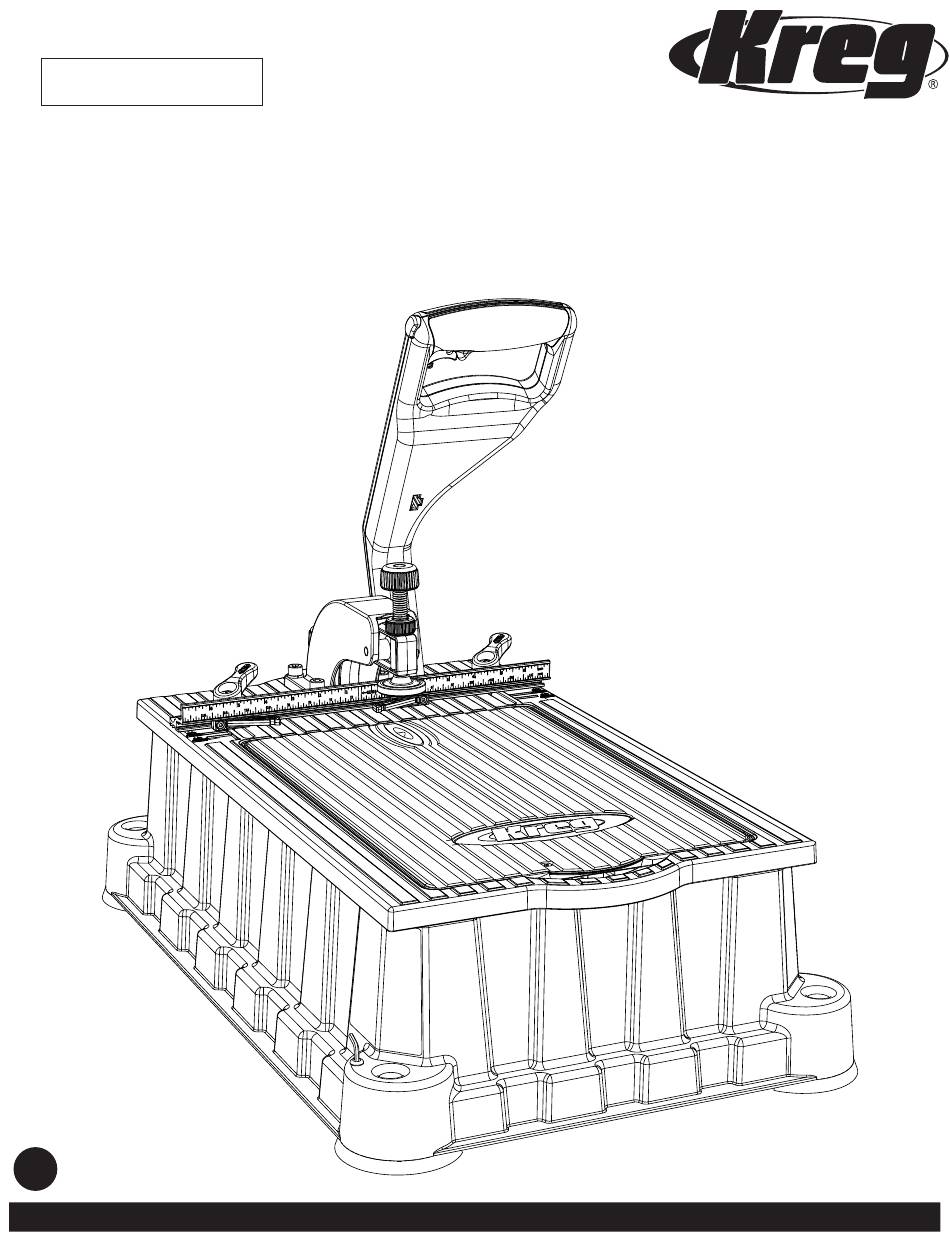

DB210-EUR FOREMAN Taschenloch-Bohrmaschine BEDIENUNGSANLEITUNG Art.-Nr. DB210-EUR GERMAN Version 2 – 11/2016 www.kregtool.com • 1.800.447.8638... -
Seite 34: Allgemeine Sicherheitshinweise
Wenn Vorrichtungen zum Absaugen und Sammeln von Staub vorgesehen andere Zwecke ein. Falls Sie Fragen zur Verwendung der Maschine haben, sind, stellen Sie sicher, dass diese angeschlossen sind und ordnungsgemäß verwenden Sie sie zunächst nicht mehr. Wenden Sie sich zuerst an die Kreg verwendet werden. Die Verwendung dieser Vorrichtungen kann durch Staub Tool Company und lassen Sie sich entsprechend beraten. - Seite 35 V ..volts A ..amperes Gesamtgewicht einschließlich Zubehör ..11 kg W ..watts Ampère W ..watts Hz ..hertz W ..watts Grenzwert für Handhebel-Schwingungsbelastung der Foreman DB210-EUR ..alternating current Watt Taschenloch-Bohrmaschine min ..minutes ..alternating current Schwingungsgesamtwerte gemäß EN 61029 ..alternating current Keine Lastbeschleunigung am Griff ..alternating or direct current...
- Seite 36 Foren – all das ist möglich unter kregjig.ning.com. Kreg YouTube-Kanal: Videos zu Projekten, Produkten und Tipps finden Sie unter youtube.com/user/kregtoolcompany. Kreg auf Facebook: Verbinden Sie sich mit Kreg auf Facebook, um Ihre Projekte zu teilen und sich von unseren Fans und Freunden inspirieren zu lassen: facebook.com/kregJig.
- Seite 37 Teile...
- Seite 38 Teile...
-
Seite 39: Montage
Montage Schalten Sie das Elektrowerkzeug aus und VORSICHT trennen Sie es von der Stromversorgung, bevor Sie die Abdeckplatte öffnen, Änderungen vornehmen oder Zubehör installieren/deinstallieren, um die Gefahr schwerer Verletzungen zu vermeiden. Bedienhebel lösen Verriegeln Drücken Sie den Bedienhebel (1) nach unten, lösen Sie die Hebelsicherung (2) an der Rückseite des Maschinensockels (3) und führen Sie den Bedienhebel nach oben bis in die aufrechte Endstellung. - Seite 40 Montage Druck der Anschlagverriegelung einstellen Drehen Sie die 90°-Anschlagverriegelungsgriffe (15) im Uhrzeigersinn, so dass Sie in der „verriegelt“-Position stehen. Falls der Anschlag (16) sich dann mit mäßigem Druck noch bewegen lässt, ziehen Sie die Schrauben der Anschlagverriegelung (17) weiter fest. Drehen Sie die Griffe entgegen dem Uhrzeigersinn in die „entriegelt“- Position und prüfen Sie, ob sich der Anschlag nun frei bewegen lässt.
-
Seite 41: Betrieb
Angebot – für Werkstücke jeglicher Art und Dicke. Verwenden 19 mm†† Sie die nachstehende Tabelle, um die richtige Schraubenlänge 16 mm 25 mm zu ermitteln. Sie erhalten alle Kreg Taschenschrauben bei Ihrem 19 mm 32 mm Kreg Händler oder online unter www.kregtool.com. 22 mm... - Seite 42 Betrieb Verwenden des Einstellklotzes für die Bohrtiefe (3) Bohrtiefe einstellen Bohrführung und Dicke des Schraubenlänge Stufe des Bohrer Werkstücks Einstellklotzes Drücken Sie den Bedienhebel (1) herunter, um den Bohrer (22) so weit herauszubewegen, bis dessen Spitze den Anschlag (16) berührt. Wenn Micro* 13 mm 19 mm...
- Seite 43 Betrieb Gehrungsecken Bei Einhaltung des von uns empfohlenen Mindestabstands von 14 mm (gemessen von Lochmitte zu Lochmitte) finden zwei Taschenlöcher Platz auf der Stirnseite eines Brettes von 19 mm Dicke und mindestens 60 mm Breite. Richten Sie die Maschine einfach für 19 mm dickes Material ein.
- Seite 44 Betrieb Aufbewahrung von Zubehörteilen Sie können das Vierkant-Schraubendreher-Bit #2 (37), den Einstellklotz für die Bohrtiefe (24) sowie als Zubehör erhältliche Micro- oder HD-Bohrer und -Bohrführungen in der Zubehörablage (38) unter der Abdeckplatte (11) aufbewahren. Um den Inbusschlüssel (13) für das Ver- und Entriegeln der Abdeckplatte und andere Einstellungen greifbar zu haben, schieben Sie die lange Seite des Schlüssels in die für ihn vorgesehene Halterung (39) im linken vorderen Fuß...
-
Seite 45: Wartung
Um die Sicherheit und Zuverlässigkeit des Produkts zu gewährleisten, sollten alle Motorreparaturen durch das Werks-Service-Center der Kreg Tool Company ausgeführt werden. Wenden Sie sich an den Kreg Customer Service (Tel. +1 (800) 447.8638), um die Rücksendung abzusprechen sowie Autorisierung und Anweisungen für den Versand zu erhalten. - Seite 46 EN 55014-2:1997+A1:2001+A2:2008 EN 61000-3-2:2006+A1:2009+A2:2009 EN 61000-3-3:2013 EN 61029-1:2009+A11:2010 Die technische Dokumentation wird aufbewahrt von Kreg Tool Company. Benannte Stelle: TÜV Rheinland Hinweis: Diese Konformitätserklärung verliert ihre Gültigkeit, wenn technische oder funktionale Veränderungen ohne Zustimmung des Herstellers vorgenommen wurden. Todd A. Sommerfeld, CEO 02.09.2014...
-
Seite 47: Foreman Db210-Eur Taschenloch-Bohrmaschine
Kreg Tool Company übernimmt keine Haftung für ohne vorherige Absprache/Autorisierung eingesandte Produkte. Die Haftung der Kreg Tool Company aus dieser Garantie ist beschränkt auf Reparatur oder Ersatz – die Entscheidung liegt im Ermessen von Kreg Tool Company – der Produkte, die bei Erhalt und Begutachtung durch Kreg Tool Company als fehlerhaft erkannt werden. - Seite 48 Kreg empfohlenes Zubehör mit diesem Produkt verwendet werden. Zur Verwendung mit diesem Produkt empfohlenes Zubehör können Sie bei Ihrem Händler oder Service-Center käuflich erwerben. Für die Kreg Foreman DB210-EUR ist bei Ihrem Kreg Händler oder online unter www.kregjig.com das folgende Zubehör erhältlich.
