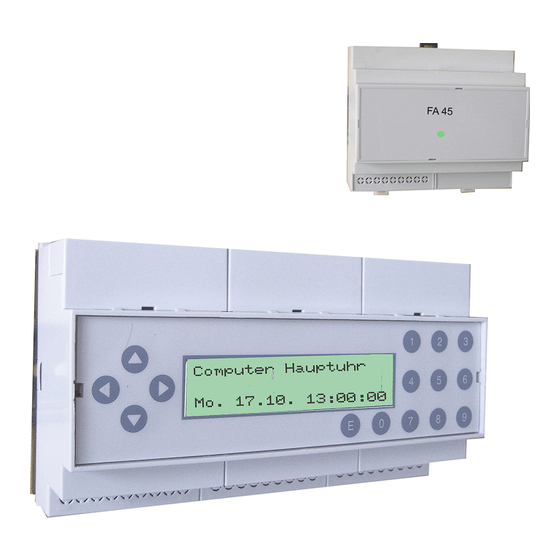

JUNDES HU385 Bedienungsanleitung
Elektronische / minihauptuhr/ impulsgeber /2 kanal jahresschaltuhr
Inhaltszusammenfassung für JUNDES HU385
- Seite 1 HU385/ IMP385/ SU 385 Elektronische / Minihauptuhr/ Impulsgeber / 2 Kanal Jahresschaltuhr Bedienungsanleitung...
- Seite 2 Bedienungsanleitung IMP 385, HU Mini 385, SU 385 Sicherheitshinweise: Bestimmungsgemäßer Gebrauch Das Gerät ist ausschließlich zur Ansteuerung von Nebenuhren bestimmt. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs- gemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Das Gerät ist nicht Ex-geschützt.
- Seite 3 Bedienungsanleitung IMP 385, HU Mini 385, SU 385 Allgemeine Merkmale Impulsgeber IMP385, Minihauptuhr HU Mini 385, Signaluhr SU 385: Versorgungsspannung: 230V~ / 50-60Hz +/- 10%. Stromverbrauch Max. 3,2 VA Betrieb als Quarzuhr, oder mit Funkführung durch DCF77 Empfänger. ...
- Seite 4 Bedienungsanleitung IMP 385, HU Mini 385, SU 385 Erläuterungen zu der Kurzanleitung: Diese Anleitung soll einen Schnelleinstieg in die Programmierung der Hauptuhr ermöglichen. Anhand eines einfachen Beispiels wird jede wichtige Funktion, Schritt für Schritt, erklärt. Vorbemerkungen: Das Display gibt Informationen über den Zustand der Hauptuhr. Im Normalbetrieb wird das Datum und die Uhrzeit angezeigt: Computer Hauptuhr Di 31.01.
-
Seite 5: Inhaltsverzeichnis
Bedienungsanleitung IMP 385, HU Mini 385, SU 385 Inhaltverzeichnis 1.Anschlussplan . 2.Programmierung: 2.1 Systemzeit 2.2 Signalzeiten . 2.3 Schaltzeiten . 2.4 Signal- und Schaltzeiten löschen 2.5 Handschaltung der Kanäle 2.6 Linien einstellen 2.7 DCF77-Test 2009-10-23... -
Seite 6: Anschlussplan
Bedienungsanleitung IMP 385, HU Mini 385, SU 385 1. Anschlussplan: 2009-10-23... -
Seite 7: Programmierung
Bedienungsanleitung IMP 385, HU Mini 385, SU 385 2. Programmierung: 2.1 Systemzeit: Eine Programmierung der Systemzeit ist normalerweise nicht notwendig. Die Systemzeit ist ab Werk eingestellt. Falls die Systemzeit trotzdem geändert werden soll, gehen Sie wie folgt vor: Es soll die Systemzeit „12:00:00“ auf die aktuelle Zeit „12:30:00“ und das Datum auf dem 31.01.06 geändert werden. -
Seite 8: Signalzeiten
Bedienungsanleitung IMP 385, HU Mini 385, SU 385 2.2 Signalzeiten (HU Mini 385 und SU 385): Beispiel: Montags, wöchentlich, soll auf Kanal 1 ein Pausensignal (Klingel) um 14:00:00 mit einer Impulslänge von 5 Sekunden programmiert werden. Computer Hauptuhr Di 31.01. 12:30:00 Signal Signal Signalzeiten einst. - Seite 9 Bedienungsanleitung IMP 385, HU Mini 385, SU 385 für Kanal 1, danach Signal woechentlich um 99:99:99 ..( 14:00:00 eingeben) Signal woechentlich um 14:00:00 Signal woechentlich am ..( 1 für Montag eingeben) Signal woechentlich M .
- Seite 10 Bedienungsanleitung IMP 385, HU Mini 385, SU 385 ( 0 und 5 für 5 Sekunden eingeben) Signal woechentlich Signalzeit 05 sec Signal woechentlich wiederholen 00 mal ( Wiederholung= keine) Signal woechentlich weitere Zeiten zurück ins programmieren Hauptnenü (Seite 6) (Seite 2) 2009-10-23...
-
Seite 11: Schaltzeiten
Bedienungsanleitung IMP 385, HU Mini 385, SU 385 2.3 Schaltzeiten (HU Mini 385 und SU 385): Beispiel: Die an Kanal 2 angeschlossene Außenbeleuchtung soll täglich um 20:00:00 eingeschalten und um 06:00:00 ausgeschalten werden. Computer Hauptuhr Di 31.01. 12:30:00 Schalten Schaltzeiten einst. Schalten taeglich Schalten taeglich Kanal Nr. - Seite 12 Bedienungsanleitung IMP 385, HU Mini 385, SU 385 (20:00:00 eingeben) Schalten täglich um 20:00:00 Schalten täglich EIN >AUS< Schalten täglich >EIN< AUS Schalten täglich Kanal Nr. 2 Schalten täglich um 99:99:99 (06:00:00 eingeben) Schalten täglich um 06:00:00 2009-10-23...
- Seite 13 Bedienungsanleitung IMP 385, HU Mini 385, SU 385 Schalten täglich >EIN< Schalten täglich >AUS< Schalten täglich weitere Zeiten zurück ins programmieren Hauptnenü (Seite 9) (Seite 2) 2009-10-23...
-
Seite 14: Signal- Und Schaltzeiten Löschen
Bedienungsanleitung IMP 385, HU Mini 385, SU 385 2.4 Signal-und Schaltzeiten löschen löschen (HU Mini 385 und SU 385): 2.4.1 Alle programmierte Signal- und Schaltzeiten löschen: Computer Hauptuhr Di 30.01. 12:00:00 System System einstellen System SZ loesch loeschen = >NEIN< JA auf JA System SZ loesch loeschen = NEIN >JA<... - Seite 15 Bedienungsanleitung IMP 385, HU Mini 385, SU 385 2.4.2 Einzelne Signal- oder Schaltzeiten löschen (HU Mini 385 und SU 385): Beispiel: Die Signalzeit „Kanal 1 , Mo, um „14:00:00“ soll gelöscht werden. Computer Hauptuhr Di 31.01. 12:30:00 Signal Signal Signalzeiten einst. Signalzeiten einst.
- Seite 16 Bedienungsanleitung IMP 385, HU Mini 385, SU 385 Signal taeglich loeschen = ? Signal taeglich -- : -- : -- Signal taeglich > zurück ins Hauptmenü (Seite 2) 2009-10-23...
-
Seite 17: Handschaltung Der Kanäle
Bedienungsanleitung IMP 385, HU Mini 385, SU 385 2.5 Handschaltung der einzelnen Kanäle: Sie haben die Möglichkeit die einzelnen Kanäle „EIN“, „Dauer EIN“ und „AUS“, manuell zu schalten ( siehe Seite 2). Beispiel: der Kanal 1 soll manuell „EIN“, „Dauer EIN“ und „AUS“ geschaltet werden. -
Seite 18: Linien Einstellen
Bedienungsanleitung IMP 385, HU Mini 385, SU 385 2.6 Linien einstellen ( nur für IMP385 und HU Mini 385): Beispiel: die Minutenlinie soll synchronisiert werden. -„IST-ZEIT“ der Linien = 14:00:00 -„SOLL-ZEIT“ (Systemzeit)= 12:30:00( siehe Seite 2 ) Computer Hauptuhr Di 31.01. 12:30:00 Linien Linien eistellen Linien Zeit... -
Seite 19: Dcf77-Test
Bedienungsanleitung IMP 385, HU Mini 385, SU 385 2.7 DCF77-Test: Das Gerät mit einem angeschossenen Empfänger befindet sich im Dauerempfang. Bei guten Empfangsverhältnissen, wird dauernd die letzte Empfangszeit in zweite Zeile der Displayanzeige eingetragen. Bei schlechten Empfangsverhältnissen oder bei der Erstinstallation muss der Empfang manuell getestet werden.
