2.2

Vorderseite der C-Serie

Auf der Front des C1500 befinden sich drei LED Anzeigen zur Statusanzeige, der C1550 ist mit acht
zusätzlichen Status LED's ausgestattet. Zudem sind auf der Vorderseite der Geräte ein Reset-Button und
ein SIM Slot zu finden.
Beschreibung
Power - L2 LEDs zur Statusanzeige (Belegung siehe Kapitel 2.2.2)
Status 1 - 8 Zusätzliche LEDs zur Statusanzeige (Belegung siehe Kapitel 2.2.2)
Reset-Button Funktion (siehe Kapitel 2.2.1)
SIM 1 SIM-Kartenslot für SIM1
2.2.1

Reset-Button

Mit Hilfe des Reset-Buttons können verschiedene Funktionen, wie zum Beispiel ein Zurücksetzen auf den
Auslieferungszustand des Routers ausgeführt werden.
Abhängig von der Zeit, die der Reset-Button gedrückt wird, führt das Loslassen des Buttons verschiedene
Funktionen aus.
Beim Drücken des Reset-Buttons leuchten nacheinander die LEDs
Kombination der LEDs wird die Aktion wie in der Tabelle angegeben ausgeführt.
aktive LED Zeit
Power 0 - 3 Sekunden
Power, L1 4 - 14 Sekunden
Power, L1, L2 ≥ 15 Sekunden
2.2.2

Belegung der LEDs im Auslieferungszustand

Die LEDs der C-Serie Router sind frei konfigurierbar (siehe Manual 4.4 LED Assignment). Einzig die Power
LED ist fest belegt. Abhängig von Router/Ausstattung sind die LEDs von Werk ab vorkonfiguriert.
Seite 6 von 15

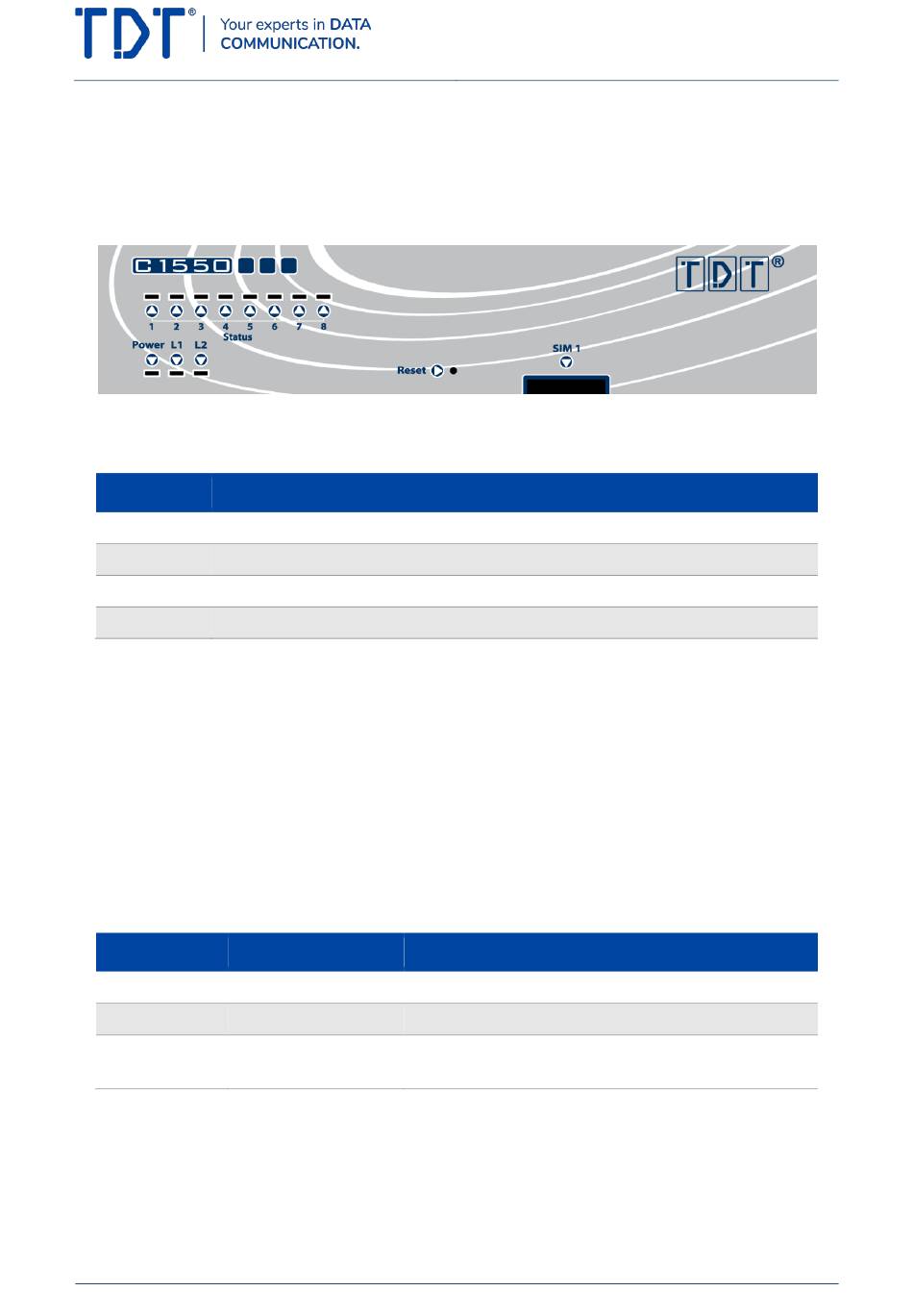

Abbildung 1: Vorderseite C1550 (exemplarisch)
Funktion
Der C1550 führt einen Reboot aus
Der C1550 fährt geregelt herunter und schaltet ab
Wiederherstellung
(Factory Reset) und Reboot des Routers
Kapitel: Erste Schritte
Power L1 L2
, und auf. Je nach
des Auslieferungszustandes
