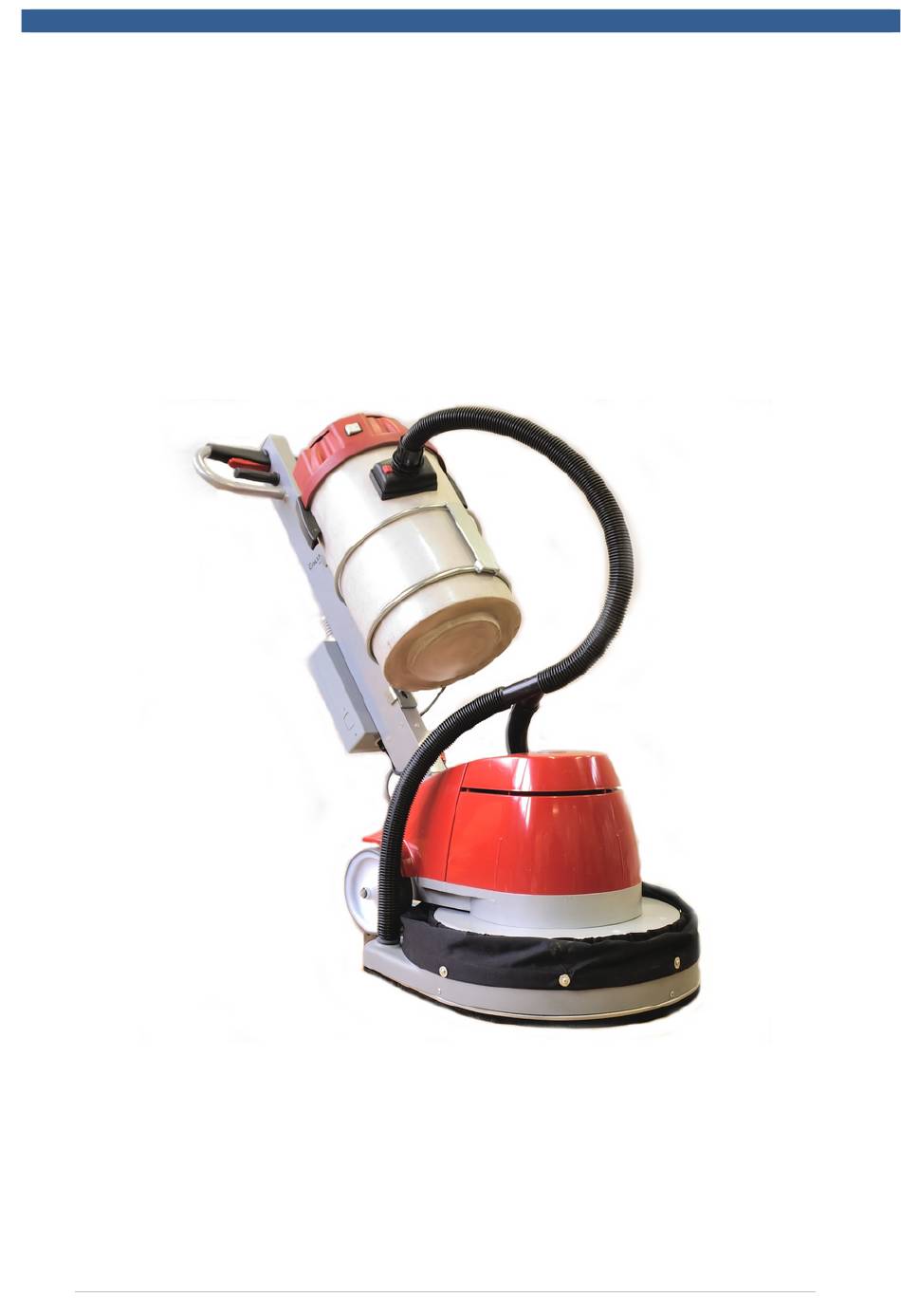

- Seite 1 EINSCHEIBENMASCHINE NEW GOLIA PLUS KING-System BEDIENUNGS- UND WARTUNGSHANDBUCH...
- Seite 2 NEW GOLIA PLUS Bedienungshandbuch Vorwort Dieses Handbuch enthält wichtige Informationen für den sicheren Gebrauch und die sichere Bedienung dieser Maschine. Lesen Sie dieses Handbuch sorgfältig vor der Bedienung, Einstellung und Wartung der Maschine durch. Die Missachtung dieser Vorschrift kann zu schweren Sach- und Personenschäden führen.
-
Seite 3: Inhaltsverzeichnis
NEW GOLIA PLUS Bedienungshandbuch Inhalt Erklärung der Maschinensymbole Sicherheitshinweise Lagerung Einleitung Typenschild Transport und Handling der Maschine Transport durch eine Person Transport durch zwei Personen Inbetriebnahme Korrekte Bedienung Hinweise für den Zusammenbau nach dem Transport Hinweise für den elektrischen Anschluss Kabel, Verlängerungskabel und Stecker Hinweise für die Entfernung des anfallenden Schleifstaubs Empfohlene Unfallverhütungsmaßnahmen für den Bediener... -
Seite 4: Erklärung Der Maschinensymbole
NEW GOLIA PLUS Bedienungshandbuch Erklärung der Maschinensymbole LESEN SIE DIE IN DIESEM BEDIENUNGS- UND WARTUNGSHANDBUCH ENTHALTENEN ANWEISUNGEN VOR DER BENUTZUNG DER MASCHINE SORGFÄLTIG DURCH. ES WIRD EMPFOHLEN, WÄHREND DES BETRIEBS EINEN GEHÖRSCHUTZ ZU TRAGEN. ES WIRD EMPFOHLEN, WÄHREND DES BETRIEBS EINE ATEMSCHUTZMASKE ZU TRAGEN. -
Seite 5: Lagerung
NEW GOLIA PLUS Bedienungshandbuch Lagerung Es wird empfohlen, die Maschine in der Originalverpackung zu lagern. Soll die Maschine, nachdem die Originalverpackung entfernt wurde, für einen längeren Zeitraum nicht verwendet werden, ist darauf zu achten, dass die Räder und die Scheibe keinen Bodenkontakt haben. Stellen Sie die Maschine in dem Fall auf zwei Träger mit mindestens 20 mm Höhe. -
Seite 6: Transport Und Handling Der Maschine
NEW GOLIA PLUS Bedienungshandbuch Transport und Handling der Maschine WARNUNG Die Maschine ist sehr schwer. Entfernen Sie deshalb vor dem Transport den Handgriff und alle Zubehörteile. Heben Sie die Maschine niemals alleine an. Transport durch eine Person Die Maschine kann zu Transportzwecken in drei Teile zerlegt werden: Handgriff Motor Staubsauger +... -
Seite 7: Inbetriebnahme
NEW GOLIA PLUS Bedienungshandbuch Inbetriebnahme Korrekte Bedienung Hände und Kleidung nicht in die Nähe der beweglichen Maschinenteile bringen. Der Arbeitsbereich wird durch den Basisrahmen geschützt. Hinweise für den Zusammenbau nach dem Transport Für den Zusammenbau der Maschine nach dem Transport wie folgt verfahren: 1. -
Seite 8: Kabel, Verlängerungskabel Und Stecker
NEW GOLIA PLUS Bedienungshandbuch Inbetriebnahme Kabel, Verlängerungskabel und Stecker Nur zugelassene Kabel verwenden. Die maximale Länge des Verlängerungskabels beträgt 10 m. Für größere Längen müssen Kabel mit einem größeren Leitungsquerschnitt verwendet werden. VORSICHT! Bei Verwendung der Maschine mit Kabeln mit unzulässigen Leitungsquerschnitten und/oder zu langen Verlängerungskabeln können Personen- und/oder Sachschäden auftreten. -
Seite 9: Empfohlene Unfallverhütungsmaßnahmen Für Den Bediener
NEW GOLIA PLUS Bedienungshandbuch Empfohlene Unfallverhütungsmaßnahmen für den Bediener Persönliche Schutzmaßnahmen WARNUNG Schleifstaub kann sich in der Raumluft ausbreiten und von dem Maschinenbediener eingeatmet werden. Während der Schleifarbeiten immer eine Atemschutzmaske tragen. WARNUNG Augen und/oder Körperteile können verletzt werden, wenn keine persönliche Schutzausrüstung getragen wird. -
Seite 10: Hinweise Für Den Korrekten Maschinengebrauch
NEW GOLIA PLUS Bedienungshandbuch Empfohlene Unfallverhütungsmaßnahmen für den Bediener Konformität mit Sicherheitsmaßnahmen und Gefahrenhinweise GEFAHR Wird die Maschine mit einem beschädigten Stromkabel betrieben, besteht Elektroschockgefahr. Die Maschine niemals verwenden, wenn das Stromkabel beschädigt ist. Niemals an dem Stromkabel ziehen, um die Maschine zu bewegen. GEFAHR Fährt der Bediener versehentlich mit der Schleifmaschine über das Stromkabel und beschädigt dieses, kann es zu Personen- und/oder Sachschäden kommen. -
Seite 11: Maschinenspezifikationen
NEW GOLIA PLUS Bedienungshandbuch Maschinenspezifikationen ES (KING) MODELL Scheibengröße: Ø 410 mm Bürstengröße: Ø 410 mm Drehzahl: 150 UpM Europa Motor: A81B Volt/Hertz: 230 V/50 Hz Leistung: 1850 W Schutzart: IP 24 Schutzklasse: Klasse I Vibration: ≤ 0,81 m/s (Wert in Abhängigkeit von der Handgriffhöhe) Kabellänge: 10 m Steckdose für Zusatzgeräte:... -
Seite 12: Warnhinweise
NEW GOLIA PLUS Bedienungshandbuch Warnhinweise Unzulässiger Gebrauch WARNUNG Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit körperlichen oder geistigen Behinderungen benutzt werden. Personen, die keine Erfahrung in der Bedienung der Maschine haben, dürfen diese nur benutzen, nachdem sie entsprechend eingewiesen wurden. Außerdem müssen sie zu ihrer eigenen Sicherheit während der Arbeit von dem Maschinenverantwortlichen überwacht werden. -
Seite 13: Maschine Einschalten
NEW GOLIA PLUS Bedienungshandbuch Zum Starten der Maschine: Nur vom Hersteller empfohlene und für den Schleifvorgang geeignete Zusatzgeräte und WARNUNG Schleifscheiben verwenden. 6. Die Maschine wieder aufrichten. Die Scheibe liegt jetzt schleifenden Oberfläche auf. 7. Stellen Sie fest, wo sich die nächste Steckdose befindet. -
Seite 14: Mikroschalter Für Die Neigungsfreigabe
NEW GOLIA PLUS Bedienungshandbuch Mikroschalter für die Neigungsfreigabe Der Mikroschalter für die Neigungsfreigabe am Ende des Handgriffs sorgt dafür, dass die Maschine nur nach der Positionierung des Handgriffs gestartet wird (siehe Hinweise auf S. 13). Nachdem der Handgriff in die gewünschte Neigungsposition gebracht wurde, gibt der Mikroschalter die Stromversorgung frei. -
Seite 15: Justierung
NEW GOLIA PLUS Bedienungshandbuch Justierung Schleifscheibe zentrieren Wenn die Schleifscheibe korrekt (wie unter Punkt 5 auf Seite 12) beschrieben montiert wurde, zentriert und blockiert sich die Scheibe automatisch beim Start der Maschine. Achten Sie darauf, dass die Scheibe korrekt montiert wird, um exzentrische WARNUNG Bewegungen in der Maschine zu vermeiden. -
Seite 16: Betriebsstörungen (Bediener)
NEW GOLIA PLUS Bedienungshandbuch Betriebsstörungen (Bediener) STÖRUNGEN MÖGLICHE URSACHEN LÖSUNGEN Unzureichende Schleifleistung Unzulässiges oder abgenutztes Schleifmittel austauschen Schleifmittel Unzureichende Motorleistung Unzureichende Spannung: Kabel zu lang oder Kabel mit zulässiger Länge und Leitungsquerschnitt unzulässig zulässigem Leitungsquerschnitt verwenden Instabile Anschlüsse Für stabile Anschlüsse sorgen Defekter Kondensator K&T Vertragshändler kontaktieren Defekter Motor... -
Seite 17: Konformitätserklärung
NEW GOLIA PLUS Bedienungshandbuch KONFORMITÄTSERKLÄRUNG KONFORMITÄTSERKLÄRUNG 2006/42 EG, 2014/30 EU, 2011/65 EU, 2012/19 EU KUNZLE & TASIN S.r.l. Hersteller und Rechtsperson, die autorisiert ist, die technische Dokumentation zu erstellen und zu aktualisieren Geschäftssitz Geschäftsführung und Produktionsstandort Via Circonvallazione est, 2/6 Via Cajkovskij, 14 27023 Cassolnovo (PV) - Italien 20092 Cinisello Balsamo (MI) - Italien... -
Seite 18: Entsorgung
NEW GOLIA PLUS Bedienungshandbuch Entsorgung Smaltimento di apparecchiature da rottamare da parte di privati nell’Unione Europea. Questo simbolo che appare sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito assieme ad altri rifiuti domestici. Gli utenti devono provvedere allo smaltimento delle apparecchiature da rottamare portandole al luogo di raccolta indicato per il riciclaggio delle apparecchiature elettriche ed elettroniche. -
Seite 19: Anmerkungen
NEW GOLIA PLUS Bedienungshandbuch Anmerkungen _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________ _____________________________________________________________________________________... - Seite 20 Ausgabe 2017...
