INSTALLATION, PROGRAMMIERUNG UND BEDIENUNGSANLEITUNG
Installation von Erweiterungsmodulen
Das PRO EX 2.0 Steuergerät ist werkseitig mit
einem 4-Stationen-Modul ausgestattet und kann
mit max. 3 zusätzlichen 4-Stationen-Modulen auf
bis zu 16 Stationen erweitert werden.
1. Verbinden Sie das Flachkabel des Moduls mit
dem Anschluss im Gehäuse (Abb. 1), indem Sie
den Flachkabelstecker in die dafür vorgesehe-
ne Buchse drücken. Dabei sollte der Anschluss-
block zur Anschlussleiste in der Mitte des
Gehäuses zeigen.
2. Schieben Sie das Modul hinter die mit Stations-
nummern versehene Anschlussleiste (Abb. 2).
3. Befestigen Sie das Modul durch Eindrücken
am gewählten Platz (Abb. 3) und sichern Sie
es zusätzlich durch vorsichtiges Eindrehen der
vorinstallierten Schraube.
Bitte beachten Sie: Überdrehen Sie die Schraube
beim Eindrehen nicht - sie dient nur zur Fixierung des
Moduls an seinem Platz.
20
K-Rain - ProExManual_2014_sw.indd 20

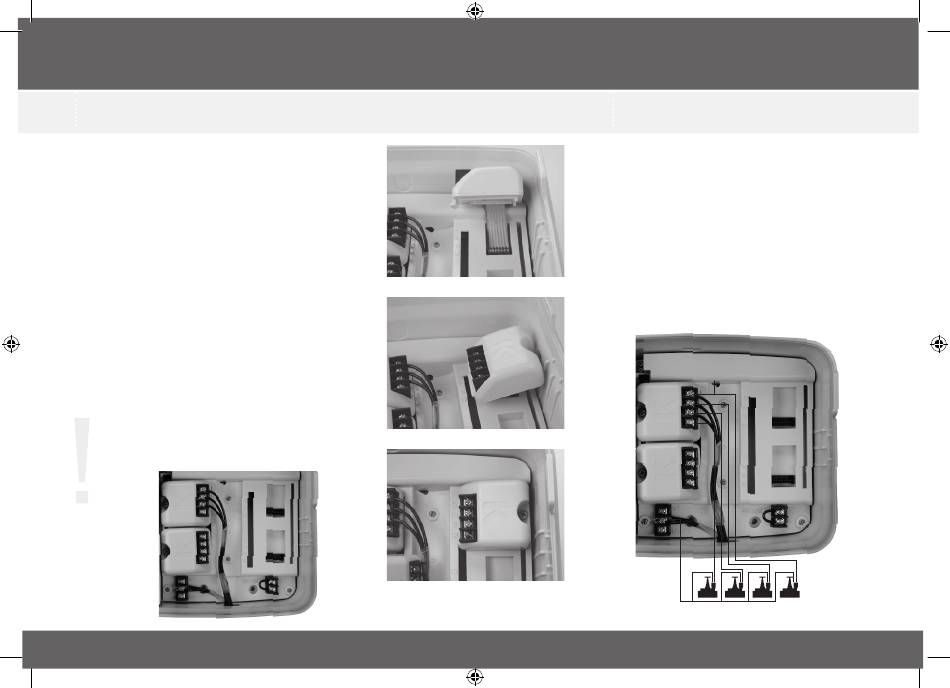

ABB. 1
Abbildung 1
ABB. 2
Abbildung 2
ABB. 3
Abbildung 3
Anschluss der Stationskabel
1. Verbinden Sie das Stromkabel jedes Ventils mit
einer der nummerierten Schraub-Klemmen.
Die Stationsnummern sind im Basisgerät in
Zahlen von 1 bis 16 eingraviert.
2. Schließen Sie alle Feld-Anschlusskabel an die
COM-Klemme in der rechten unteren Ecke
zwischen der Ventiltest-Klemme und der Pum-
penstart-/Hauptventil-Klemme des Gerätes an.
3. Benutzen Sie nur speziell für unterirdische
Installation zugelassenes Kabel (Erdkabel).
VENTILDRÄHTE
VENTILNULLLEITER
