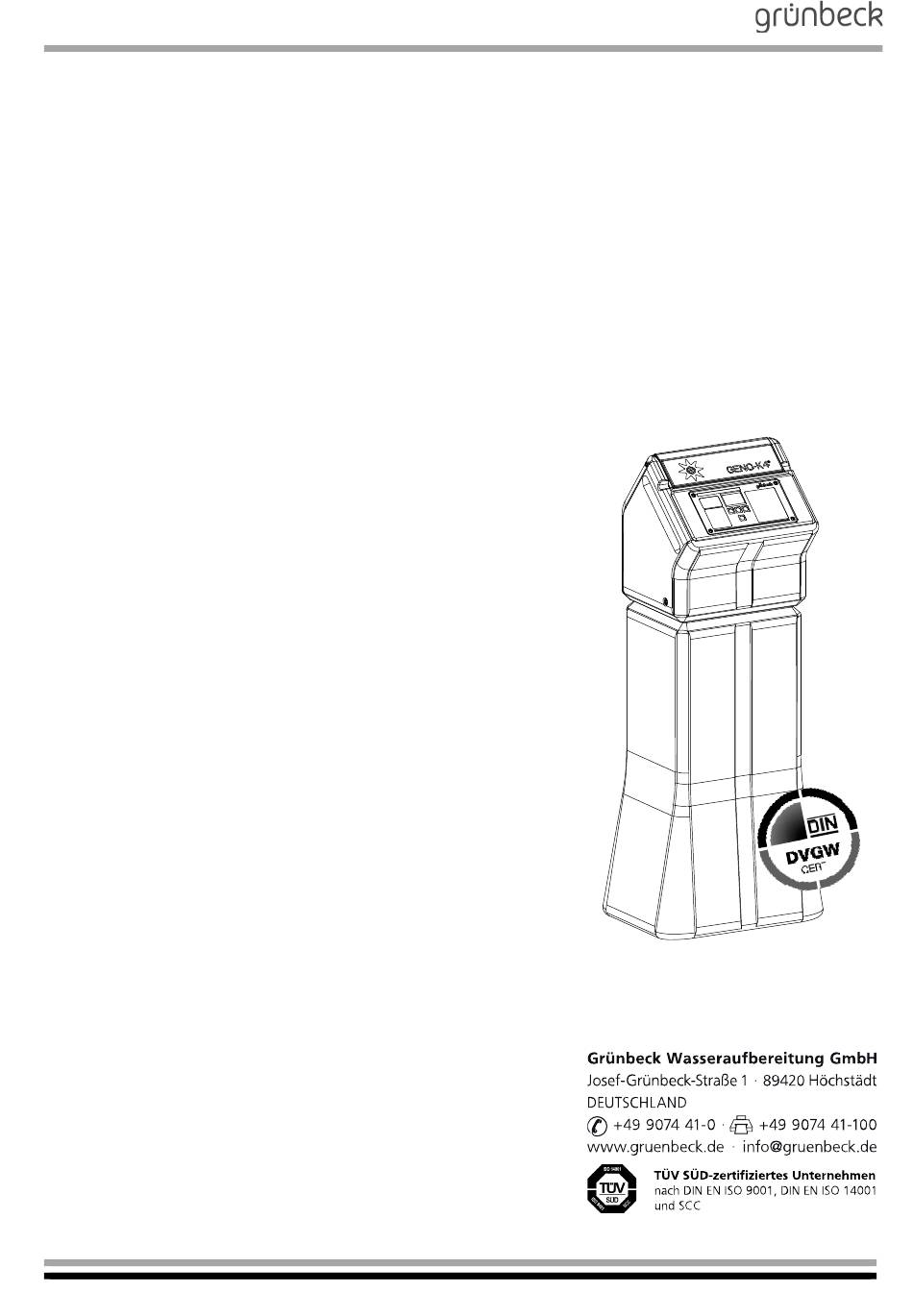

- Seite 1 Betriebsanleitung Alternatives Kalkschutzgerät GENO-K4 Stand Dezember 2018 Bestell-Nr. 095 157 940...
-
Seite 2: Inhaltsverzeichnis
Alternatives Kalkschutzgerät GENO-K4 Inhaltsübersicht Allgemeine Hinweise 1 Vorwort 2 Allgemeine Sicherheitshinweise 3 Transport und Lagerung 4 Entsorgung Grundlegende Informationen 1 Gesetze, Verordnungen, Normen 2 Wasser und Kalk 3 Allgemeine Beschreibung der Verfahrenstechnik Produktbeschreibung 1 Typenschild 2 Aufbau 3 Arbeitsweise 4 Technische Daten 5 Bestimmungsgemäße Verwendung... - Seite 3 Alternatives Kalkschutzgerät GENO-K4 Impressum Alle Rechte vorbehalten. Copyright by Grünbeck Wasseraufbereitung GmbH Printed in Germany Es gilt das Ausgabedatum auf dem Deckblatt. -Änderungen im Sinne des technischen Fortschritts vorbehalten- Diese Betriebsanleitung darf - auch auszugsweise - nur mit aus- drücklicher, schriftlicher Genehmigung durch die Firma Grünbeck...
-
Seite 4: Eu-Konformitätserklärung
Alternatives Kalkschutzgerät GENO-K4 EU-Konformitätserklärung Hiermit erklären wir, dass die nachstehend bezeichnete Anlage in ihrer Konzipierung und Bau- art sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der zutreffenden EU-Richtlinien entspricht. Bei einer mit uns nicht abgestimmten Änderung der Anlage verliert diese Erklärung ihre Gültig- keit. -
Seite 5: Allgemeine Hinweise
Alternatives Kalkschutzgerät GENO-K4 Allgemeine Hinweise 1 | Vorwort Schön, dass Sie sich für ein Gerät aus dem Hause Grünbeck ent- schieden haben. Seit vielen Jahren befassen wir uns mit Fragen der Wasseraufbereitung und haben für jedes Wasserproblem die maß- geschneiderte Lösung. -
Seite 6: Allgemeine Sicherheitshinweise
Alternatives Kalkschutzgerät GENO-K4 2 | Allgemeine Sicherheitshinweise Betriebspersonal An der Anlage dürfen nur Personen arbeiten, die diese Betriebsanlei- tung gelesen und verstanden haben. Dabei sind insbesondere die Si- cherheitshinweise strikt zu beachten. Symbole und Wichtige Hinweise in dieser Betriebsanleitung werden durch Symbole Hinweise hervorgehoben. -
Seite 7: Transport Und Lagerung
Alternatives Kalkschutzgerät GENO-K4 Gefahr durch elektrische Energie! Nicht mit nassen Händen an Beschreibung spezieller Gefahren elektrische Bauteile greifen! Vor Arbeiten an elektrischen Anlagen- teilen, Netzstecker ziehen! Schadhafte Kabel umgehend durch Fachkraft ersetzen lassen. Gefahr durch mechanische Energie! Anlagenteile können unter Überdruck stehen. -
Seite 8: Verpackung
Alternatives Kalkschutzgerät GENO-K4 Entsorgen Sie die Verpackung umweltgerecht. 4.1 Verpackung 4.2 Produkt Befindet sich dieses Symbol (durchgestrichene Abfalltonne) auf dem Produkt, gilt für dieses Produkt die Europäische Richtlinie 2012/19/EU. Dies bedeutet, dass dieses Produkt bzw. die elektri- schen und elektronischen Komponenten nicht als Hausmüll entsorgt werden dürfen. -
Seite 9: Grundlegende Informationen
Kalkschichten vor- kommen. Die Karbonathärte symbolisiert dagegen den Anteil der Här- te, welche in Form von Kalk ausfällt. Deshalb wird beim GENO-K4 die Elektronik auf die entsprechende Karbonathärte und nicht auf die Ge- samthärte (wie beim Ionenaustausch) eingestellt. -
Seite 10: Allgemeine Beschreibung Der Verfahrenstechnik
Durch das Anlegen einer elektrischen Spannung kommt es an den Elektroden zur Bildung von Kalkkristallen. Durch die speziell für diesen Prozess entwickelte Oberfläche der Elektroden beim GENO-K4 setzt die Bildung von Kalkkristallen bereits bei einer mi- nimalen Spannung unterhalb der Elektrolysespannung des Wassers ein. -
Seite 11: Produktbeschreibung (Geno-K4)
Anschlussblock sind zwei Absperrventile, sowie ein Überströmventil als Umgehung integriert. 3 | Arbeitsweise Die elektronische Steuerung des GENO-K4 überwacht die Behand- lungsparameter entsprechend der Karbonathärte des Wassers und der Wassermenge. Im Display werden aktuelle Werte, Betriebszu- stände, sowie die verbleibende Behandlungskapazität angezeigt. -
Seite 12: Technische Daten
Alternatives Kalkschutzgerät GENO-K4 4 | Technische Daten Tabelle C-1: Technische Daten GENO-K4 Anschlussdaten Anschlussnennweite DN 25 (R 1" AG) Kanalanschluss DN 50 Netzanschluss [V/Hz] 230 / 50/60 (Anlagenbetrieb mit Schutzkleinspannung) Elektrische Anschlussleistung [VA] 60 / 70 (ohne / mit Wasserstopp) - Seite 13 Gartenleitung (Zubehör) Wasserstoppventil und Bodensensor Netzkabel ca. 1,5 m Anschlussblock R 1“ Flexible Edelstahlwellschläuche ca. 800 mm (NW 25) Spülwasserschlauch ca. 1,2 m (strömt mit Leitungsdruck aus) Abb. C-1: Aufstellungs- und Installationsbeispiel GENO-K4 Bestell-Nr. 095 157 940 Erstellt: wküh-mrie G:\BA-157940_095_GENO-K4.DOCX...
-
Seite 14: Bestimmungsgemäße Verwendung
GENO-K4 5 | Bestimmungsgemäße Verwendung Alternatives Kalkschutzgerät GENO-K4 zur Verringerung von Kalkablagerungen. Das GENO-K4 leistet hohen Kalkschutz in Warmwasserbereitern und Rohrleitungen ohne Zusatz von Hilfsstof- fen wie Chemikalien, Phosphate oder Regeneriersalz. Das Gerät ist für den Einbau in 1-2 Familien-Haushalten vorgese- hen. -
Seite 15: Lieferumfang
1,5 m Kabel, Bodensensor mit 2 m Kabel und Montageanleitung. Anschlussset Doppel-GENO-K4 Bestell-Nr. 157 120 zum parallelen Anschluss von zwei GENO-K4 in eine 1¼ “ Rohrleitung. 7.3 Verbrauchs- Um den zuverlässigen Betrieb der Anlage zu sichern, sollten Sie nur Original- material Verbrauchsmaterialien verwenden. -
Seite 16: Installation
Zur Ableitung des Spülwassers ist ein Kanalanschluss min. DN 50 erforderlich. Im Aufstellungsraum muss ein Bodenablauf vorhanden sein. Ist dies nicht der Fall muss der Wasserstopp R 1“ zu GENO-K4 (siehe Zubehör Kap. C 7.2) oder eine entsprechende Wasser- stoppeinrichtung installiert werden. ... -
Seite 17: Vorbereitende Arbeiten
Hinweis: Auf der Rückseite des GENO-K4 befinden sich die An- schlüsse für den Zu- und Ablauf. Der Zulauf zum GENO-K4 ist oben, der Ablauf vom GENO-K4 ist unten anzuschließen. 2. Kugelventile am Anschlussblock (Abb. C-1 Pos. 6) für Zu- und Ablauf schließen. - Seite 18 GENO-K4 1. Zusatzausstattungen sind entsprechend der zugehörigen Dokumentation bzw. dem Klemmenbelegungsplan in Tabelle D-2 anzuschließen. 2. Die im Lieferumfang enthaltenen Komponenten des GENO-K4 sind werkseitig steckerfertig verdrahtet. 3. Falls gewünscht, Sammelstörmeldung anschließen (siehe Abb. D-2 Klemmen X6.1, 6.2). Abb. D-2: Klemmenbelegung der Steuerungsplatine X1.1...
-
Seite 19: Inbetriebnahme
Hinweis: Bei neuem Behandlungsmodul ist zur Bildung von Impfkris- tallen eine Einfahrphase notwendig, deshalb wird die volle Wirksamkeit des GENO-K4 erst nach ca. 10 m³ Durchflussmenge erreicht. Hinweis: Beim Anschließen des Netzsteckers erfolgt eine automati- sche Spülung des GENO-K4 über den Spülwasserschlauch. -
Seite 20: Bedienung
Alternatives Kalkschutzgerät GENO-K4 Bedienung 1 | Einleitung Die Steuerung des GENO-K4 überwacht alle Betriebszustände des Gerätes und steuert die Behandlungsparameter der Elektroden. Mit ihr wird der ordnungsgemäße Betrieb des Gerätes sichergestellt. Abb. F-1: Steuerung GENO-K4 Warnung! Bei Fehlbedienung und falschen Einstellungen kann es zu gefährlichen Betriebszuständen kommen, die Personen-, Ge-... -
Seite 21: Steuerung Bedienen
Fehlermeldungen blinkt bei abgelaufenem Wartungsin- tervall erscheint bei fälligem Modulwechsel. Palmeninsel erscheint, wenn die Funktion Was- Abb. F-2: Steuerung GENO-K4: serstopp-Urlaubsfunktion (Option) Bedienelemente und Display aktiviert ist. Wasserhahn Programm Normalbetrieb: erscheint, wenn die Funktion Was- schaltet auf die Menüebene Be-... -
Seite 22: Betriebszustand Ablesen - Info-Ebene
Alternatives Kalkschutzgerät GENO-K4 Betriebszustand ablesen Info-Ebene Normalanzeige Das Display gibt laufend Auskunft über den Betriebszustand der An- lage. Folgende Parameter werden in der Normalanzeige dargestellt: Die Polarität und die Art des Behandlungsstromes sind am Kon- I2:04 densatorsymbol erkennbar: Das Zeichen „+“ blinkt Betrieb oder Nachlauf;... -
Seite 23: Betriebsparameter Einstellen
Alternatives Kalkschutzgerät GENO-K4 2.4 Betriebsparameter einstellen Bedienprinzip Um Einstellungen vorzunehmen muss zunächst eine Menüebene aufgerufen werden. Menüebene aufrufen Menüebene Bediener: Taste > 2,5 sec. Parameter anwählen In jeder Menüebene schaltet Taste zum folgenden, Taste zum vorhergehenden Parameter. Parameter öffnen Wenn der zu verändernde Parameter erreicht ist, kann der Parame- ter durch Drücken von Taste... - Seite 24 Alternatives Kalkschutzgerät GENO-K4 Grundeinstellungen (Menüebene Bediener) Hinweis: Bei der Inbetriebnahme sind die Grundeinstellungen auf die örtlichen Bedingungen abzustimmen. Bei wechselnder Rohwas- serqualität (Karbonathärte) muss der Wert angepasst werden. Hinweis: Fett gedruckte Anweisungen sind für den Fortgang der Arbeit unbedingt notwendig. Alle anderen Anweisungen können übergangen werden, wenn der im Display angezeigte Wert unver-...
- Seite 25 Alternatives Kalkschutzgerät GENO-K4 Zusätzliche Einstellungen (Werkskundendienst) Alle grundlegenden Verfahrensparameter sind prinzipiell festgelegt. Alle hier beschriebenen Punkte beziehen sich nur auf die Geräte- kontrolle, Inbetriebnahmehilfe und Wartungsparameter. Diese Einstellungen dürfen nur vom Werks-/Vertragskundendienst der Firma Grünbeck (siehe beiliegendes Vertreterverzeichnis) oder von einem autorisierten Fachbetrieb vorgenommen werden.
-
Seite 26: Störungen
Auch bei sorgfältig konstruierten und produzierten sowie vor- schriftsmäßig betriebenen technischen Anlagen lassen sich Be- triebsstörungen nie ganz ausschließen. Tabelle G-1 gibt eine Über- sicht über mögliche Störungen beim Betrieb des GENO-K4, ihre Ur- sachen und ihre Beseitigung. Hinweis: Bei Störungen, die mit den Angaben in Tabelle G-1 nicht zu beseitigen sind, unbedingt den Werks-/Vertragskundendienst der Firma Grünbeck rufen (siehe beiliegendes Verzeichnis)! Dabei Anla-... - Seite 27 Absperrventil kann wieder geöffnet werden. Wenn die Meldung Er 4 nach er- folgter Ausspülung wieder er- scheint, die Absperrventile der Zuleitung und Ablaufleitung des GENO-K4 am Anschlussblock schließen und Werks- /Vertragskundendienst der Firma Grünbeck anfordern. Er 5 Wasserschaden erkannt.
-
Seite 28: Inspektion / Wartung
GENO-K4 Inspektion / Wartung 1 | Grundlegende Hinweise Um langfristig die einwandfreie Funktion des GENO-K4 zu sichern, sind einige regelmäßige Arbeiten notwendig. Insbesondere im Be- reich der Trinkwasserversorgung sind die geforderten Maßnahmen in Normen und Richtlinien festgelegt. Die am Betriebsort gültigen Regeln sind unbedingt einzuhalten. -
Seite 29: Wartung
Balkendiagramm-Anzeige keine vollen Balken mehr vor- handen sind, bzw. sobald die abgeschrägten Balken erscheinen. Spätestens bei Erscheinen des Er 2, bzw. nach Ablauf von 5 Jahren, sollte (unabhängig von der Balkenanzeige) das Behandlungsmodul des GENO-K4 ausgetauscht werden. Bestell-Nr. 095 157 940 Erstellt: wküh-mrie G:\BA-157940_095_GENO-K4.DOCX... -
Seite 30: Ersatzteile
Alternatives Kalkschutzgerät GENO-K4 Im Bereich der abgeschrägten Balken lässt die Wirksamkeit ent- sprechend nach. Das Gerät kann jedoch weiter betrieben werden. Ist das Ende der abgeschrägten Balken erreicht, ist die Wirksam- keit nur noch minimal. Das Gerät kann jedoch weiter betrieben werden und sollte am Stromnetz verbleiben. -
Seite 31: Betriebshandbuch
Alternatives Kalkschutzgerät GENO-K4 6 | Betriebshandbuch Kunde Name: ................ Adresse: ................................................ Bestell-Nr. Alternatives Kalkschutzgerät GENO K4 157 100 Serien-Nummer ............Eingebaut durch............Filter: Fabrikat/Typ ....... / ......Anschlussdaten: Kanalanschluss DIN EN 1717 nein (Zutreffendes bitte ankreuzen) Bodenablauf vorhanden... -
Seite 32: Checkliste
Alternatives Kalkschutzgerät GENO-K4 Inbetriebnahme- und Wartungsarbeiten am GENO-K4 Checkliste Messwerte bitte eintragen. Prüfungen mit i.O. bestätigen oder durchgeführte Reparatur vermerken. Betriebsanleitung beachten! Wartung durchgeführt (Datum) Inbetriebnahme Messwerte Wasserdruck statisch [bar] Fließdruck [bar] Wasserzählerstand [m³] Karbonathärte Zulauf (gemessen) Prüf- und Kontrollarbeiten an der Steuerung Einstellung Karbonathärte geprüft... - Seite 33 Alternatives Kalkschutzgerät GENO-K4 Inbetriebnahme- und Wartungsarbeiten am GENO-K4 Checkliste Messwerte bitte eintragen. Prüfungen mit i.O. bestätigen oder durchgeführte Reparatur vermerken. Betriebsanleitung beachten! Wartung durchgeführt (Datum) Messwerte Wasserdruck statisch [bar] Fließdruck [bar] Wasserzählerstand [m³] Karbonathärte Zulauf (gemessen) Prüf- und Kontrollarbeiten an der Steuerung Einstellung Karbonathärte geprüft...
- Seite 34 Alternatives Kalkschutzgerät GENO-K4 Inbetriebnahme- und Wartungsarbeiten am GENO-K4 Checkliste Messwerte bitte eintragen. Prüfungen mit i.O. bestätigen oder durchgeführte Reparatur vermerken. Betriebsanleitung beachten! Wartung durchgeführt (Datum) Messwerte Wasserdruck statisch [bar] Fließdruck [bar] Wasserzählerstand [m³] Karbonathärte Zulauf (gemessen) Prüf- und Kontrollarbeiten an der Steuerung Einstellung Karbonathärte geprüft...
- Seite 35 Alternatives Kalkschutzgerät GENO-K4 Inbetriebnahme- und Wartungsarbeiten am GENO-K4 Checkliste Messwerte bitte eintragen. Prüfungen mit i.O. bestätigen oder durchgeführte Reparatur vermerken. Betriebsanleitung beachten! Wartung durchgeführt (Datum) Messwerte Wasserdruck statisch [bar] Fließdruck [bar] Wasserzählerstand [m³] Karbonathärte Zulauf (gemessen) Prüf- und Kontrollarbeiten an der Steuerung Einstellung Karbonathärte geprüft...
- Seite 36 Alternatives Kalkschutzgerät GENO-K4 Inbetriebnahme- und Wartungsarbeiten am GENO-K4 Checkliste Messwerte bitte eintragen. Prüfungen mit i.O. bestätigen oder durchgeführte Reparatur vermerken. Betriebsanleitung beachten! Wartung durchgeführt (Datum) Messwerte Wasserdruck statisch [bar] Fließdruck [bar] Wasserzählerstand [m³] Karbonathärte Zulauf (gemessen) Prüf- und Kontrollarbeiten an der Steuerung Einstellung Karbonathärte geprüft...
- Seite 37 Alternatives Kalkschutzgerät GENO-K4 Inbetriebnahme- und Wartungsarbeiten am GENO-K4 Checkliste Messwerte bitte eintragen. Prüfungen mit i.O. bestätigen oder durchgeführte Reparatur vermerken. Betriebsanleitung beachten! Wartung durchgeführt (Datum) Messwerte Wasserdruck statisch [bar] Fließdruck [bar] Wasserzählerstand [m³] Karbonathärte Zulauf (gemessen) Prüf- und Kontrollarbeiten an der Steuerung Einstellung Karbonathärte geprüft...
