FUHR RFZ126VDS10 Montageanleitung

Riegelschaltkontakt RFZ126VDS / RFZ126VDS10
Montageanleitung
BESchREiBUng
Riegelschaltkontakt (Schließblechkontakt) zur Verschluss­
überwachung, z. B. zur Einbindung in eine Alarmanlage oder
ein Gebäudemanagementsystem
• verwendbar bei allen FUHR multisafe Fallen­/Riegel­
schließteilen der Serien RFF und RFP und Schließleisten für
Kunststoff­ und Aluminiumprofile
• mit Mikroschalter – staub­ und spritzwassergeschützt
• mit Distanzplatte für die Verwendung bei U­Schließteilen
Rastfeder
TEchniSchE DaTEn
• Riegelschaltkontakt (Schließblechkontakt)
mit Mikroschalter IP67
• VdS Klasse C
• Arbeitstemperatur von –40°C bis +85°C
• Anschlusskabel 3­adrig,
RFZ126VDS Kabellänge 6 Meter
RFZ126VDS10 Kabellänge 10 Meter
• Schaltstrom 1A bei 30V DC
• Farbbelegung:
cOM schwarz
nO weiß COM
nc rot
www.fuhr.de
WWW.FUHR.DE

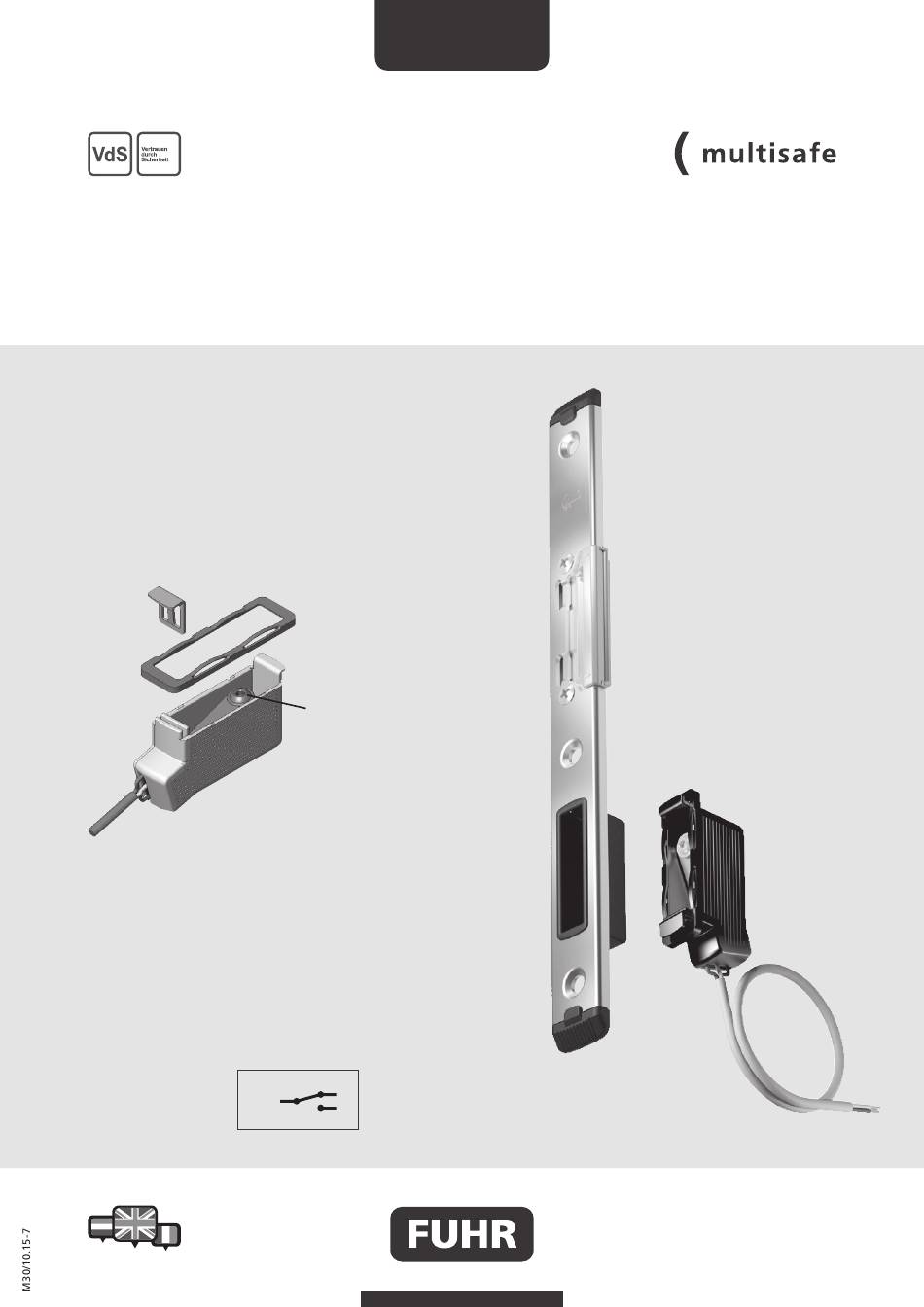

Distanzplatte
für U-Schienen
Schraube zum
Einstellen des
Schaltpunktes
(Inbus SW 2,5)
NO
NC
