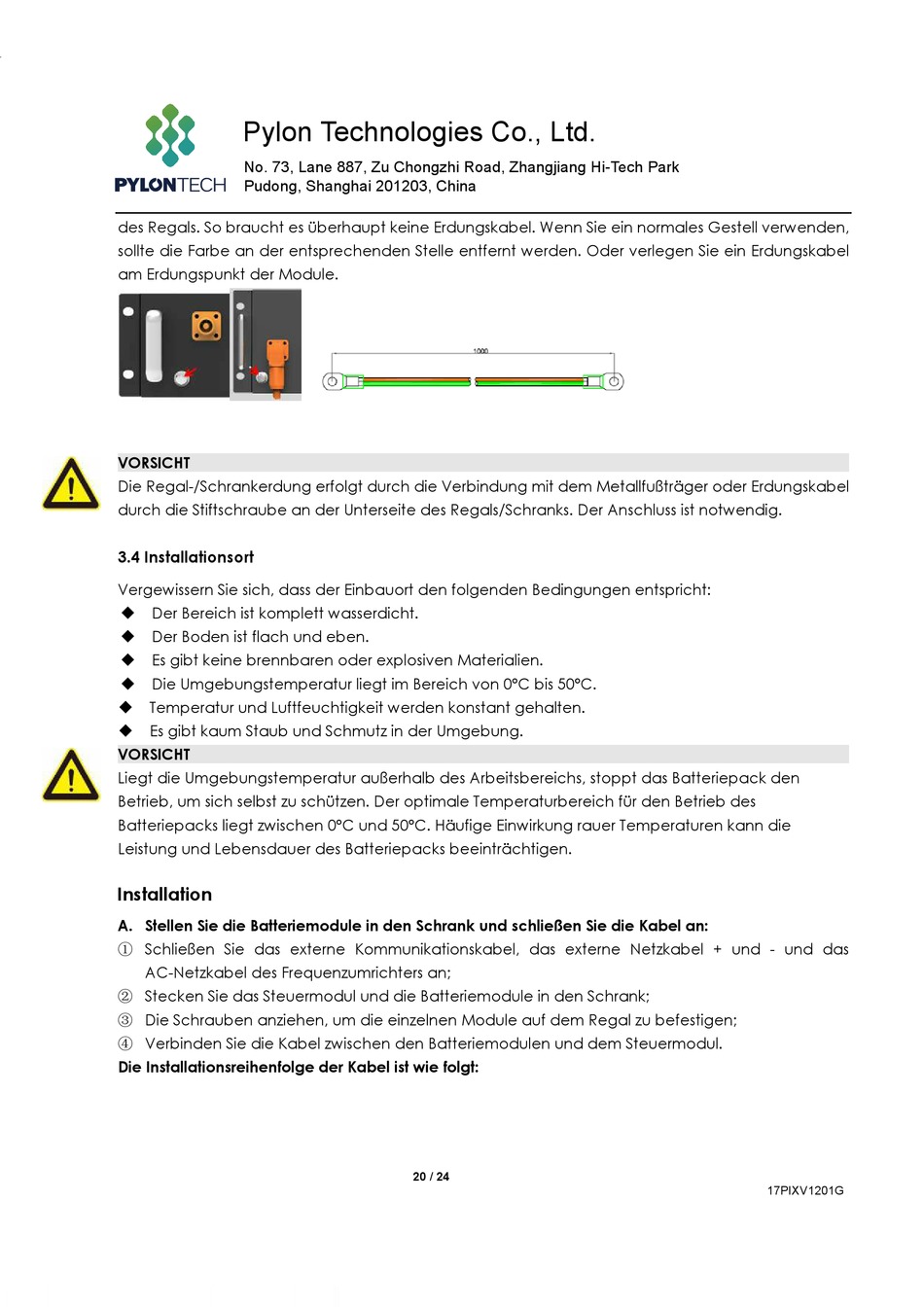

des Regals. So braucht es überhaupt keine Erdungskabel. Wenn Sie ein normales Gestell verwenden,
sollte die Farbe an der entsprechenden Stelle entfernt werden. Oder verlegen Sie ein Erdungskabel
am Erdungspunkt der Module.
VORSICHT
Die Regal-/Schrankerdung erfolgt durch die Verbindung mit dem Metallfußträger oder Erdungskabel
durch die Stiftschraube an der Unterseite des Regals/Schranks. Der Anschluss ist notwendig.
3.4 Installationsort
Vergewissern Sie sich, dass der Einbauort den folgenden Bedingungen entspricht:
Der Bereich ist komplett wasserdicht.
Der Boden ist flach und eben.
Es gibt keine brennbaren oder explosiven Materialien.
Die Umgebungstemperatur liegt im Bereich von 0°C bis 50°C.
Temperatur und Luftfeuchtigkeit werden konstant gehalten.
Es gibt kaum Staub und Schmutz in der Umgebung.
VORSICHT
Liegt die Umgebungstemperatur außerhalb des Arbeitsbereichs, stoppt das Batteriepack den
Betrieb, um sich selbst zu schützen. Der optimale Temperaturbereich für den Betrieb des
Batteriepacks liegt zwischen 0°C und 50°C. Häufige Einwirkung rauer Temperaturen kann die
Leistung und Lebensdauer des Batteriepacks beeinträchtigen.
Installation
A. Stellen Sie die Batteriemodule in den Schrank und schließen Sie die Kabel an:
① Schließen Sie das externe Kommunikationskabel, das externe Netzkabel + und - und das
AC-Netzkabel des Frequenzumrichters an;
② Stecken Sie das Steuermodul und die Batteriemodule in den Schrank;
③ Die Schrauben anziehen, um die einzelnen Module auf dem Regal zu befestigen;
④ Verbinden Sie die Kabel zwischen den Batteriemodulen und dem Steuermodul.
Die Installationsreihenfolge der Kabel ist wie folgt:
20 / 24
17PIXV1201G
