IP Kameras
Version 1.0.3
bedienungsanleitung
IP-D1231VR
IP-D1443VR
IP-B1403
IP-MT1441GR
1
IP-T1241Gr
IP-T1441GR
IP-T3443R
IP-T3443GR

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Balter IP-D1231VR

  • Seite 1 IP Kameras bedienungsanleitung Version 1.0.3 IP-D1231VR IP-T1241Gr IP-D1443VR IP-T1441GR IP-B1403 IP-T3443R IP-MT1441GR IP-T3443GR...
  • Seite 2: Inhaltsverzeichnis

    Schemas und Installation 8.1.2.6 AGC (Verstärkung) 44 IP-D1231VR 5 8.1.2.7 Weißabgleich 45 2.1.1 Schema 8.1.2.8 Verschluss-Modus 45 2.1.2 Komponenten IP-D1231VR 5 8.1.2.9 Verschlusszeit 45 2.1.3 Montage IP-D1231VR 6 8.1.2.10 Antinebel 46 2.1.4 Dome Kamera Diagramm 3-Axis Steuerung 7 8.1.3 Privatzonen 46 2.1.5...
  • Seite 3: Über Diese Anleitung

    Diphenylether (PBDE), Deca-BDE und max. 0,01% des Gewichtes für Cadmium) Here by Balter GmbH confirms that to its knowledge all products (unless explicitly stated otherwise) sold by Balter Secu- rity GmbH fulfill the requirements of the EU directive 2011/65/EU. These products are compatible with the current RoHS requirements for the 7 substances (max 0.1% by weight in homogeneous materials for lead, mercury, hexavalent chromi-...
  • Seite 4: Sicherheitsinformationen

    1.4 Sicherheitsinformationen Warnung Dieses Symbol zeigt mögliche Gefahren, Risiken oder Aufmerksamkeit erfordernde Umstände an. Der Nutzer muss die wichtigen Bedienungs- und Wartungs- oder Reparaturanweisungen befolgen. Vorsicht Das Blitzsymbol in einem gleichschenkligen Dreieck soll den Nutzer warnen. Es weist auf gefährliche Spannung in der Nähe des Produktgehäuses an, die Personenschäden verursachen kann 1.5 Sicherheitshinweise Berühren Sie keine stromführenden elektrischen Teile.

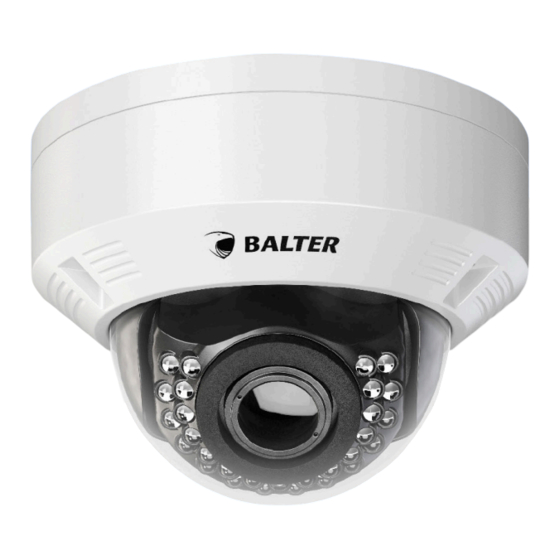

  • Seite 5: Schemas Und Installation Ip-D1231Vr

    2. Schemas und Installation 2.1 IP-D1231VR 2.1.1 Schema Gehäuse Schraube (Torx T15) Objektiv Kuppel Stromanschluss Videoanschluss 2.1.2 Komponenten IP-D1231VR Bezeichnung Funktion Bauteil Innenabdeckung Schützt das Objektiv und bewegliche Teile. Tag/Nacht Sensor Schaltet bei Dunkelheit die IR-LEDs an. IR-LEDs Ermöglichen Videoüberwachung auch bei Dunkelheit.
  • Seite 6: Montage Ip-D1231Vr

    2.1.3 Montage IP-D1231VR Bitte beachten Sie folgendes: -Montieren Sie die Kamera nur an Oberflächen die das Gewicht der Kamera inkl. Befestigung fünf mal tragen können. -Achten Sie auf einwandfreie Kabel. Eingeklemmte Kabel oder ein beschädigter Kabelschutz können die Kamera beschädigen und sind eine BRANDGEFAHR! -Vergewissern Sie sich, dass sich während der Installation keine Personen im Gefahrenbereich befinden.
  • Seite 7: Dome Kamera Diagramm 3-Axis Steuerung

    2.1.4 Dome Kamera Diagramm 3-Axis Steuerung Die Richtung der Kamera kann nur eingestellt werden, wenn die Kamera an der Decke befestigt ist. Sie können die Kamera nach links oder rechts Schwenken, die Kamera nach oben oder unten neigen, und das Objektiv um die eigene Achse drehen.
  • Seite 8: Einlegen Einer Sd-Karte (Dome Kamera)

    Zoom einstellen: Lockern Sie mit einem Ziehen Sie das Bauteil an der Schraube nach links und Schlitz-Schraubenzieher die obere Schraube, ent- rechts, bis die gewünschte Zoom-Stufe gefunden wurde. fernen Sie die Schraube jedoch nicht vollständig! Überprüfen Sie den Bildausschitt am Monitor/Smartphone. Fokussieren: Lockern Sie mit einem Schlitz- Ziehen Sie das Bauteil an der Schraube nach links und Schraubenzieher die untere Schraube, entfernen...
  • Seite 9: Ip-D1443Vr

    2.2 IP-D1443VR 2.2.1 Schema Gehäuse Schraube (Innensechskant) Objektiv Kuppel Stromanschluss Videoanschluss Audio In (rot) Audio Out (weiß) Alarm Anschlüsse 2.2.2 Komponenten IP-D1443VR Bezeichnung Funktion Bauteil Innenabdeckung Schützt das Objektiv und bewegliche Teile. Tag/Nacht Sensor Schaltet bei Dunkelheit die IR-LEDs an. IR-LEDs Ermöglichen Videoüberwachung auch bei Dunkelheit.
  • Seite 10: Montage Ip-D1443Vr

    2.2.3 Montage IP-D1443VR Bitte beachten Sie folgendes: -Montieren Sie die Kamera nur an Oberflächen die das Gewicht der Kamera inkl. Befestigung fünf mal tragen können. -Achten Sie auf einwandfreie Kabel. Eingeklemmte Kabel oder ein beschädigter Kabelschutz können die Kamera beschädigen und sind eine BRANDGEFAHR! -Vergewissern Sie sich, dass sich während der Installation keine Personen im Gefahrenbereich befinden.
  • Seite 11: Ip-B1403

    2.3 IP-B1403 2.3.1 Schema Bezeichnung Funktion Bauteil Objektiv Wird auf das Gehäuse geschraubt Gehäuse Beinhaltet die Elektronik Auto-Iris Kabel Sendet Videosignale vom Objektiv zur Kamera Erlaubt den Anschluss externer Geräte an die Kamera RS-485 Eingänge Audio IN Klinkenbuchse für den Anschluss eines Mikrofons Verbindet die Kamera mittels Ethernet Kabel Ethernet Schnittstelle mit einem Netzwerk.
  • Seite 12: Zusammenbau Box-Kamera

    2.3.2 Zusammenbau Box-Kamera 1. Entfernen Sie die Schutzkappe der Kameralinse, 2. Fassen Sie auf keinen Fall in die offengelegte Linse und indem Sie sie gegen den Uhrzeigersinn drehen. beginnen Sie möglichst zügig mit Schritt 3. 3. Verbinden Sie das Auto-Iris Kabel mit der entspre- 4.
  • Seite 13: Ip-T1241Gr/Ip-T1441Gr

    2.4 IP-T1241GR/IP-T1441GR 2.4.1 Schema Bezeichnung Bauteil Objektiv Gehäuse Video Anschluss Stromzufuhr Befestigungs-Fuß Schraube A Schraube B Schraube C Sonnenschutz-Schraube Sonnenschutz...
  • Seite 14: Montage Ip-T1241Gr/Ip-T1441Gr

    2.4.2 Montage IP-T1241GR/IP-T1441GR Die Kamera ist Wettergeschützt nach IP66. Dies gilt allerdings nicht für die Kabel und Kabelbuchsen. Es wird eine Installation unter der Traufkante empfohlen, damit keine Feuchtigkeit über die Anschlüsse in die Kamera eindringen kann. & Halten Sie die Kamera an die gewünschte Position Bohren Sie an den markierten Stellen Löcher und und markieren Sie die Bohrlöcher.
  • Seite 15: Montage Im Außenbereich

    2.4.3 Montage im Außenbereich Wird die Kamera im Außenbereich installiert, müssen Kabelverbindungen mit einem Butylisolierband abgedichtet werden, um das Eindringen von Wasser zu verhindern. -Verbinden Sie alle Kabel. -Wickeln Sie jede Kabelverbindung -Wickeln Sie nun alle Kabelverbin- einzeln mit Butylisolierband ein. dungen zusammen nochmal groß- zügig mit dem Butylisolierband ein.
  • Seite 16: Ip-Mt1441Gr

    2.5 IP-MT1441GR 2.5.1 Schema Bezeichnung Bauteil Objektiv Tag/Nacht Sensor IR LEDs Video Anschluss Stromzufuhr Befestigungsfuß Feststellring Sonnenschutz-Schraube Sonnenschutz...
  • Seite 17: Montage Ip-Mt1411Gr

    2.5.2 Montage IP-MT1411GR Die Kamera ist Wettergeschützt nach IP66. Dies gilt allerdings nicht für die Kabel und Kabelbuchsen. Es wird eine Installation unter der Traufkante empfohlen, damit keine Feuchtigkeit über die Anschlüsse in die Kamera eindringen kann. & Halten Sie die Kamera an die gewünschte Position Bohren Sie an den markierten Stellen Löcher und und markieren Sie die Bohrlöcher.
  • Seite 18: Ip-T3443R/Ip-T3443Gr

    2.6 IP-T3443R/IP-T3443GR 2.6.1 Schema 2.6.2 Komponenten IP-T3443R/IP-T3443GR Bezeichnung Bezeichnung Bauteil Bauteil Junction Box Inbus-Schraube Aussparungen mit 2 Inbus-Schrauben Gelenk Sonnenschutzschraube Stromanschluss Sonnenschutz Ethernet Anschluss Objektiv Alarm Anschlüsse Aussparungen für Bohrlöcher Analoger Videoausgang Gummierter Kabeleingang microSD Kartensteckplatz Unterer Kabeleingang Steuerung Zoom/Fokus Abdeckung Nuten Zapfen...
  • Seite 19: Montage Ip-T3443R/Ip-T3443Gr

    2.6.3 Montage IP-T3443R/IP-T3443GR Entfernen Sie die beiden Inbus-Schrauben am Heben Sie die Kamera von unten an, und ziehen unteren Ende der Junction Box (12) Sie sie nach unten, um die Zapfen (10) aus den Nuten (9) zu entfernen. Trennen Sie so die Kamera von der Junction Box.
  • Seite 20 Wenn Ihre Kabel hinter der Wand verlegt sind, Bei Kabeln die nicht verdeckt verlegt wurden, 5.1. 5.2. schneiden Sie die gummierte Kabeleingang (7) auf entfernen Sie die Schraube an der unteren Kante der der Rückseite der Junction Box ein, und führen Sie Junction Box und führen Sie die Kabelenden durch die Kabelenden in die Junction Box.
  • Seite 21 Befestigen Sie die Kamera wieder an der Junc- Um die Kamera vertikal auszurichten und um die tion Box indem Sie zuerst die zwei Zapfen (10) in die eigene Achse zu drehen zu können, lockern Sie die entsprechenden Nuten (9) stecken, die Kamera plan Inbus-Schraube am Gelenk (11) und stellen Sie die auf die Junction Box legen und die Inbus-Schrauben Kamera wie gewünscht ein.
  • Seite 22: Anschluss An Die Kamera Von Einem Lokalen Pc Im Lan

    3. Netzwerkdiagramm 3.1 Anschluss an die Kamera von einem lokalen PC im LAN Kamera Internet Switch Kamera Externer PC Lokaler PC DDNS-Server 3.2 Direkte Kameraverbindung mit einem DHCP basierten DSL/Kabelmodem Internet DSL/Kabelmodem Kamera Externer PC DDNS-Server 3.3 Direkte Kameraverbindung mit einem PPPoE Modem Internet PPPoE Modem Kamera...
  • Seite 23: Ip Kameras Im Lan Netzwerk Mit „Ip Finder" Finden

    4. Mit dem IP Finder Tool Kameras im lokalen Netzwerk finden 4.1 IP Finder 1. ID Nummer 2. Gerätetyp 3. IP Adresse 4. MAC Adresse 5. Firmware Version 6. Netzwerkeinstellungen - Eingabefelder für IP Adresse, Subnet Mask, Gateway, DNS Server 7.
  • Seite 24: Geräte Im Lan Netzwerk Suchen

    4.2 Geräte im LAN Netzwerk suchen Klicken Sie auf „Refresh list of devices“. Alle gefundenen Geräte werden in der Liste angezeigt. 4.3 Netzwerkeinstellungen ändern • Tragen Sie Benutzernamen und Passwort in die Felder Login und Password ein. • Klicken Sie auf ein Gerät aus der Liste. Das Gerät wird markiert und die Netzwerkeinstellungen (IP Adresse, Subnetzmaske, Gateway, DNS Server) angezeigt.
  • Seite 25: Weboberfläche Der Ip Kamera

    5. Weboberfläche der IP Kamera 5.1 Unterstützte Webbrowser Windows: Internet Explorer Firefox Nicht unterstützt: EDGE, Chrome MAC: Safari 5.2 Web Plug-In installieren Falls Sie zum ersten Mal auf die Weboberfläche von Ihrem Rechner zuzugreifen, müssen Sie das Web-Plug-in installieren. 5.2.1 Wird zum ersten Mal auf die Seite Überwachen zugegriffen, wird die Seite-Installation angezeigt. Klicken Sie auf „download“...
  • Seite 26 5.2.3 Klicken Sie auf „Ja“ 5.2.4 Klicken Sie auf „Install“, um die Installation zu bestätigen. 5.2.5 Starten Sie Ihren Webbrowser neu und geben Sie die IP Adresse von der IP Kamera im Adressenfeld Ihres Webbrowsers. Sollte die Plug-In-Installation erfolgreich sein, so sehen Sie die Login Oberfläche.
  • Seite 27: Login-Fenster Und Sprachauswahl

    5.3 Login-Fenster und Sprachauswahl 5.3.1.Sprachauswahl Klicken Sie auf und wählen Sie die gewünschte Sprache aus. 5.3.2 Login Geben Sie Benutzernamen und Passwort ein. Standardzugangsdaten: Benutzernamen: admin Passwort: admin...
  • Seite 28: Liveansicht

    5.4 Liveansicht Hauptmenü Live Liveansicht Wiedergabe Wiedergabefenster (wird nur bei Kameras mit SD-Kartenslot angezeigt) Einstellungen Kamera-Einstellungen Speicherort Speicherort für exportierten Videos und Schnappschüsse Angemeldeter Benutzer, Web- und Plug-In Version Abmelden Liveansicht-Menü MainStream Stream umschalten. SubStream Main Stream – Maximale Videoauflösung (Gute Netzwerkgeschwindigkeit Mobile Stream vorausgesetzt) Sub Stream –...
  • Seite 29: Bildeinstellungen

    Statusanzeige Speichermedium fehlt Daueraufnahme Bewegungsgesteuerte Aufnahme Linie wurde überquert Perimeter Objekt aufgetaucht/verschwunden Abdeckalarm 5.4.1 Bildeinstellungen Klicken Sie auf , um in Bildeinstellungsmenü zu gelangen. Farbton Helligkeit Kontrast Farbsättigung Schärfe...
  • Seite 30: Objektiv Zoom/Fokus Steuerung

    5.4.2 Objektiv Zoom/Fokus Steuerung Diese Funktion ist nur bei Kameras mit Motorzoom-Objektiv verfügbar. Klicken Sie auf , um in Objektivsteuerungsmenü zu gelangen. Zoom- und Fokusteuerung Halten Sie + oder – Taste gedrückt, um Rein oder Rauszuzoomen. Kamera startet Autofokus, sobald die Zoomtaste losgelassen wird. FOKUS Manuelles Fokusssieren Funktionen für PTZ Kameras...
  • Seite 31: Bilder/Videos Speichern

    5.4.3 Bilder/Videos speichern 5.4.3.1 Webbrowser als Administrator ausführen Damit Bilder/Videos auf Ihrem Rechner gespeichert werden konnten, müssen Sie Webbrowser als Administ- rator ausführen. Klicken Sie mit der rechten Maustaste auf Internet Explorer oder Firefox Icon und wählen Sie „als Administ- rator ausführen“.
  • Seite 32: Wiedergabe

    6. Wiedergabe Klicken Sie auf „Wiedergabe“, um ins Wiedergabefenster zu gelangen. 6.1.1 Kalender Im Kalender können Sie das gewünschte Datum für die Wiedergabe auswählen. Ausgewählter Tag Es sind Aufnahmen vorhanden Keine Aufnahmen vorhanden...
  • Seite 33: Aufnahmetyp

    6.1.2 Aufnahmetyp Im Menü „Typ“, können Sie den gewünschten Aufnahmetyp auswählen. In der Zeitleiste werden dann nur die Aufnahmen angezeigt, die dem Aufnahmetyp entsprechen, der Rest wird ausgeblendet. Auswahl: Alles Es werden alle Aufnahmen angezeigt Dauer Es werden nur Daueraufnahmen angezeigt. Ereignisse Es werden nur Ereignisgesteuerte Aufnahmen angezeigt(Bewegung, Perimeter, Linie) 6.1.3 Suche...
  • Seite 34: Steuerleiste

    6.1.5 Steuerleiste Wiedergabe starten/pause Wiedergabe stoppen Bild für Bild Langsame Wiedergabe. Von 1/2x bis 1/8x Schnellvorlauf. Von 2x bis 8x. Audio An/Aus Bildseitenverhältnis: Original/Ausgedehnt Videoabschnitt exportieren. Videoabschnitt wird direkt auf Ihrem Rechnet gespeichert. Hinweis: Um Vídeos zu speichern, muss Webbrowser als Administrator gestartet werden. Schnappschuss Hinweis: Um Bilder zu speichern, muss Webbrowser als Administrator gestartet werden.
  • Seite 35: Export

    7. Export Mit der Exportfunktion können Sie die gewünschten Videoabschnitte und komplette Videodateien auf Ihrem Rechner zu speichern. Hinweis: Webbrowser als Administrator ausführen Damit Bilder/Videos auf Ihrem Rechner gespeichert werden konnten, müssen Sie Webbrowser als Administ- rator ausführen. Klicken Sie mit der rechten Maustaste auf Internet Explorer oder Firefox Icon und wählen Sie „als Administ- rator ausführen“.
  • Seite 36: Einstellungen

    8. Einstellungen Über Menü „Einstellungen“ können Sie auf sämtliche Einstellungen der Kamera zugreifen Anzeigeeinstellung: *Live – Kameraname und Zeit *Bildsteuerung – Kamera-Bildeinstellungen *Privatzonen – Datenschutzmaskierung *ROI – Region of interest Aufnahmeeinstellungen: *Einstellungen – Allgemeine Aufnahmeeinstellungen *Zeitplan - Aufnahmezeitplan Netzwerkeinstellungen: *Netzwerkeinstellungen – IP Adresse, Ports, Gateway,DNS *Video Streaming –...
  • Seite 37 Ereigniseinstellungen: *Bewegung – Bewegungserkennung *Alarm – Alarmkontakte *Abdeckerkennung – Optische Sabotageerkennung Geräteeinstellungen: *SD Karte – SD Karte formatieren, überschreiben. *Audio – Audio an/aus *Log - Bericht Systemeinstellungen: *Datum/Zeit – Zeit und Datum *Benutzer – Benutzerverwaltung *Info – Geräteinformation, P2P Code Erweiterte Einstellungen: *Firmware Update –...
  • Seite 38: Anzeigeeinstellungen

    8.1 Anzeigeeinstellungen 8.1.1 Live Name Kamerabezeichnung Kanal anzeigen Kamerabezeichnung im Kamerabild anzeigen Zeitanzeige Zeit und Datum auf dem Kamerabild anzeigen Flicker Flicker-Einstellungen. 50HZ für Europa Durchsichtigkeit Durchsichtigkeit der Kamerabezeichnung und Zeit/Datum Anzeige auf dem Bild...
  • Seite 39: Bildsteuerung

    8.1.2 Bildsteuerung 8.1.2.1 Tag/Nacht Modus Auto Bei einer ausreichenden Beleuchtung wird ein Farbbild geschaltet In Dunkelheit schaltet die Kamera in S/W Modus Nur Farbbild Das Bild bleibt immer farbig Nur S/W Bild Das Bild bleibt immer S/W Tag/Nacht Verzögerung Die minimale Zeit in Sekunden zwischen den Umschaltungen in Farb- und S/W Modus...
  • Seite 40: Drehen, Spiegeln, Korridor

    8.1.2.2 Drehen, Spiegeln, Korridor Normales Bild Drehen Spiegeln Spiegeln/Drehen Korridor 8.1.2.3 BLC Gegenlichtkompensation BLC aus BLC an...
  • Seite 41: Rauschfilter

    8.1.2.4 Rauschfilter Rauschfilter aus Rauschfilter an Hinweis: Eine höhe die Rauschfilter-Stufe ist, desto weniger Rauschen sind auf dem Bild bei Dunkelheit. Jedoch kann eine höhe Stufe zu Geisterbilder bei Bewegungen und Schärfereduzierung führen.
  • Seite 42: Wdr (Großer Dynamikbereich)

    8.1.2.5 WDR (Großer Dynamikbereich) Der große Dynamikbereich ist eine Funktion mit der sich in einer Szene mit extrem hellen und dunklen Bereichen oder mit Gegenlicht, die Objekte gut zu erkennen sind. In so einem Fall erzeugt eine herkömmliche Kamera Bilder, auf denen Objekte in den dunklen Bereichen nahezu unsichtbar sind.
  • Seite 43 WDR Level WDR Mittel WDR Hoch Hinweis: WDR kann zusätzliches Bildrauschen verursachen...
  • Seite 44: Agc (Verstärkung)

    8.1.2.6 AGC (Verstärkung) Die AGC Funktion verstärkt das Licht bei Dunkelheit. AGC niedrig AGC mittel AGC hoch Hinweis: Je höher die AGC Stufe ist, desto mehr Bildrauschen kann auftauchen.
  • Seite 45: Weißabgleich

    8.1.2.7 Weißabgleich Weißabgleich dient zu einer korrekten Farbdarstellung Optionen: Auto Automatisch Manuell Damit können Sie die Farben manuell korrigieren Indoor Nur für Innenbereich 8.1.2.8 Verschluss-Modus Auto Automatische Verschlusszeiteinstellungen. Limitiert durch die Ver- schlusszeitoption Manuell Kamera hält die eingestellte Verschlusszeit 8.1.2.9 Verschlusszeit Die Verschlusszeit ist die Zeitdauer, in der der Verschluss der Kamera geöffnet ist.
  • Seite 46: Antinebel

    8.1.2.10 Antinebel Die Antinebelfunktion reduziert Nebel auf dem Bild durch spezielle Videoalgorithmen Antinebel aus Antinebel an 8.1.3 Privatzonen Die Privatzonen-Funktion erlaubt es die Datenschutzrelevante Bereiche auszublenden. Sie können pro Kamera bis zu 4 freidefinierbare auswählen.
  • Seite 47: Privatzonen Aktivieren Und Auswählen

    8.1.3.1 Privatzonen aktivieren und auswählen Aktivieren Sie „Privacy Zone“. Wählen Sie die gewünschten Bereiche auf dem Bild Klicken Sie auf „Speichern...
  • Seite 48: Privatzonen Löschen

    8.1.3.2 Privatzonen löschen Klicken Sie einen „Privat Zone“ Bereich. Der Bereich wird gelb markiert Klicken Sie auf „Löschen“ Klicken Sie auf „Speichern“ 8.1.4 ROI Die ROI Funktion ermöglicht es die Stream-Datenübertragung zu optimieren und zu verkleinern, ohne die Videoqualität bei wichtigen Bereichen zu verschlechtern. Damit können Sie für nicht wichtigen Bereiche eine andere Videoqualität und Bildrate als für wichtigen Bereiche einzustellen und die Gesamtdatenübertragung zu verringern.
  • Seite 49: Roi Bereiche Deaktivieren

    Hinweis: Fall Sie bei den ROI Bereichen, die Bereiche mit der besten Qualität auswählen möchten, müssen Sie zuerst die Videoqualität für den Rest des Bildes auf die schlechtere Qualität einstellen. Die Videoqualität für den Rest des Bildes können Sie über Menü Netzwerk>Videoübertragung ändern. 8.1.4.2 ROI Bereiche deaktivieren Wählen Sie den gewünschten „Bereich ID“...
  • Seite 50: Zeitplan

    8.2.2 Zeitplan Über Zeitplan Menü können Sie einen Aufnahmezeitplan einstellen. 8.2.2.1 Zeitplan einstellen 1. Jede Farbe ist für einen bestimmten Aufnahmetyp zuständig und jeder Punkt im Zeitplan ist mit Uhrzeit von 00 bis 24Uhr verbunden. Wählen Sie die gewünschte Aufnahmezeit aus. 2.
  • Seite 51: Netzwerk

    8.3 Netzwerk 8.3.1 Netzwerkeinstellungen DHCP: IP Einstellungen werden vom automatisch vom Router erhalten Statisch: IP, Subnetmask, Gateway, DNS manuell eintragen Client Port Port für CMS, App und Videoübertragung HTTP Port Port für Web Interface Mobile Port Port für App IP Adresse IP Adresse Subnetzmask Subnetzmask (Standard: 255.255.255.0)
  • Seite 52: Video Streaming

    8.3.2 Video Streaming Über „Video Streaming“ Menü können Sie Streameinstellungen wie die Auflösung, Bildrate, Bitrate für jeden Stream einstellen. Es werden 3 Streamtypen unterstützt. Main Stream – Hohe Bildauflösung Sub Stream – Mittelte Auflösung Mobile Stream – Niedrige Auflösung Sie können zwischen diesen Streams während der Liveübertragung umschalten. Main Stream, Sub Stream, Sie können für jeden Streamtyp eigene Einstellungen auswählen Mobile Stream...
  • Seite 53 Bitrate Steuerung VBR – Variable Bei VBR können Sie die Videoqualitätsstufe auswählen. Bei der variablen Bitrate (VBR) handelt es sich um eine Codierungsmethode, bei der die Bitrate abhängig von der Masse von Bewegungen und Details in der Szene variiert. In einer einfachen Szene wie z. B. ein leerer Gang kann die Komprimierungs- rate höher und die Bitrate dementsprechender geringer sein.
  • Seite 54: Email

    8.3.3 Email Mit Hilfe der Email-Funktion werden Sie im Falle eines Ereignisses über Email benachrichtigt. Die SMTP Daten erhalten Sie von Ihrem Emailprovider. Email Emailversand aktivieren/deaktivieren SSL Verschlüsselung SMTP Port SMTP Port. Standard Ports: 25,587,465 SMTP Server SMTP Server Sender Absender Emailadresse Sender Passwort Passwort...
  • Seite 55: Ddns

    8.3.4 DDNS Dynamisches DNS oder DDNS ist eine Technik, um Domains im Domain Name System (DNS) dynamisch zu aktualisieren. Der Zweck ist, dass eine Kamera oder NVR nach dem Wechsel seiner IP-Adresse auto- matisch und schnell den dazugehörigen Domaineintrag ändert. So ist eine Kamera oder NVR immer unter demselben Domainnamen erreichbar, auch wenn die aktuelle IP-Adresse für den Nutzer unbekannt ist.
  • Seite 56: Rtsp

    8.3.6 RTSP Mit Hilfe der RTSP Funktion können Sie die Live-Videostreams von der Kamera abgreifen und auf RTSP fähigen Geräten oder Software wiedergeben. Bitte beachten Sie, dass RTSP Streams passwortgeschützt sind. Um das Bild zu sehen, müssen Sie den Benutzernamen und das Passwort der Kamera in die URL eintragen. Geben Sie die URL nach folgendem Muster ein: Main Stream: rtsp://Benutzername:Passwort@IP-Adresse:554/ch00/0 Sub Main Stream: rtsp://Benutzername:Passwort@IP-Adresse:554/ch00/1...
  • Seite 57: Alarm

    8.4 Alarm 8.4.1 Bewegungserkennung Aktivieren Bewegungserkennung aktivieren/deaktivieren Empfindlichkeit Empfindlichkeitsstufen von 1 bis 7 Aufnahme aktivieren Aufnahme auf Micro SD Karte aktivieren Nachalarmaufnahme Aufnahmezeit nach der Bewegung Alarm Ausgang Alarm-Ausgang der Kamera bei Bewegung aktivieren Aktivierungszeit Alarm-Ausgang Aktivierungszeit Email versenden Bei Bewegungserkennung eine Email versenden Leeren Markierte Bereiche löschen Alle...
  • Seite 58: Alarm-Ausgang

    8.4.2 Alarm-Ausgang Alarmeingang- und Ausgangeinstellungen Mit der Hilfe von Alarmeingängen können Sie externe Geräte wie Bewegungsmelder an die Kamera anschließen. Alarmeingang Alarmeingang aktivieren/deaktivieren Aktivierungszeit Aktivierungszeit für Alarmausgang Email versenden Email versenden Alarm Ausgang Alarm-Ausgang aktivieren Aufnahme aktivieren Aufnahme auf eine Micro SD Karte aktivieren Nachalarmaufnahme Aufnahmezeit nach dem Ereignis 8.4.3 Abdeckerkennung...
  • Seite 59: Gerät

    8.5 Gerät 8.5.1 Micro SD Karte Diese Funktion ist nur bei Kameras mit SD Kartenslot verfügbar. In diesem Menü können Sie die SD Karte formatieren, Überschreibmodus ändern und Status anschauen. Hinweis: Statusanzeige funktioniert nur bei Daueraufnahme, nicht bei Bewegungserkennung. 8.5.2 Audio Diese Funktion ist nur bei Kameras mit Audioeingang verfügbar.
  • Seite 60: Log-Bericht

    8.5.3 Log–Bericht Mit Hilfe der Log Funktion können Bericht vom dem von Ihnen gewünschten Zeitpunkt aufrufen. Wählen Sie Berichttyp „Typ“ aus. Wählen Sie Start- und Endzeit aus. Klicken Sie auf „Suchen“. 8.6 System 8.6.1 Datum/Zeit System-Zeit Zeit und Datum Datum-Format TT/MM/JJ(Tag/Monat/Jahr), MM/TT/JJ(Monat/Tag/Jahr), JJ/MM/TT(Jahr/ Monat/Tag) Zeit-Format...
  • Seite 61: Benutzer

    8.6.2 Benutzer Über Benutzerverwaltungsmenü können Sie Passwörter ändern, Rechte zuweisen und Benutzer aktivieren und deaktivieren. Es stehen zwei Benutzertypen und max. 7 Benutzer zu Verfügung. admin Administrator, verfügt über alle Rechte und kann nicht deaktiviert werden user Benutzer Jedem Benutzer können Sie folgende Rechte zuweisen: Parameter Einstellung Einstellungen ändern Live...
  • Seite 62: Info - P2P Qr Code

    8.6.3 Info – P2P CQ Code Im „Info“ Menü sehen Sie P2P QR Code und System-Daten 8.7 Erweitert 8.7.1 Firmware update Über „Firmware update“ Menü können Sie die Firmware von Ihrer Kamera aktualisieren. Klicken Sie auf „Scan“. Wählen Sie die „Firmware“ Datei aus. Klicken Sie auf „Upgrade“.
  • Seite 63: Werkseinstellungen

    8.7.2 Werkseinstellungen Alle Einstellungen zurück- Klicken Sie auf „Alles“ und dann auf „Speichern“ setzten Ausgewählte Bereiche Wählen Sie die Bereiche aus und dann klicken Sie auf „Speichern“ zurücksetzten 8.7.3 Verwaltung Auto Neustart Die Kamera wird einmal pro Woche neustarten Neustart Kamera neustarten...
  • Seite 64: Videoanalyse

    8.8 Videoanalyse Durch eine permanente, automatische Untersuchung der Bildinhalte werden Sie somit in die Lage versetzt, ihren Fokus gezielt auf kritische Situationen richten zu können. Die Videoanalyse stellt somit eine sinnvolle Ergänzung dar, um den Betrachter effizient zu entlasten und leistet so einen erheblichen zusätzlichen Beitrag zur Erhöhung der Sicherheit. 8.8.1 Perimeterschutz Perimeterverletzung-Erkennung Aktivieren...
  • Seite 65: Perimeter Bereiche Einstellen

    8.8.1.1 Perimeter-Bereiche einstellen 1. Wählen Sie “Aktivieren” im Menü “Aktivieren” aus. 2. Wählen Sie „Outdoor(Außenbereich) oder Innenbereich(Indoor) im Menü „Szene“ aus. 3. Kreuzen Sie „Email versenden“, falls Sie Emailbenachrichtigungen empfangen möchten. 4. Wählen Sie „Aktivieren“ im Menü Regel aus. 5. Wählen Sie die gewünschte Richtungserkennung im Menü „Regeltyp“ aus. 6.
  • Seite 66: Perimeter-Bereiche Ändern

    8.8.1.2 Perimieter-Bereiche ändern 1. Jeder Perimeter-Bereich ist mit einer Nummer von 1 bis 4 gekennzeichnet. Klicken Sie auf den gewünschten Bereich 2. Der ausgewählte Bereich wird rot markiert und Sie können mit der Maus an den Ecken von dem Bereich ziehen, um die Änderungen vorzunehmen.
  • Seite 67: Linie Überqueren

    8.8.2 Linie überqueren Linienüberqueren-Erkennung Aktivieren Linien-Funktion aktivieren/deaktivieren Alarmzeit Alarmzeit Nachalarm Aufnahme Aufnahme nach dem Ereignis Empfindlichkeit Empfindlichkeitsstufe von 1 bis 4 Szene Outdoor(Außenbereich)/Indoor(Innenbereich) Alarm Ausg. Aktiv Alarm-Ausgang aktivieren Email versenden Email mit einem Bild versenden Aufnahme Aufnahme auf SD Karte aktivieren Regel Nummer Sie können bis zu 4 Linien einstellen.
  • Seite 68: Linien Einstellen

    8.2.2.1 Linien einstellen 1. Wählen Sie “Aktivieren” im Menü “Aktivieren” aus. 2. Wählen Sie „Outdoor(Außenbereich) oder Innenbereich(Indoor) im Menü „Szene“ aus. 3. Kreuzen Sie „Email versenden“, falls Sie Emailbenachrichtigungen empfangen möchten. 4. Wählen Sie „Aktivieren“ im Menü Regel aus. 5. Wählen Sie die gewünschte Richtungserkennung im Menü „Regeltyp“ aus. 6.
  • Seite 69: Linien Ändern

    8.8.2.2 Linien ändern 1. Jede Linie ist mit einer Nummer von 1 bis 4 gekennzeichnet. Klicken Sie auf die gewünschte Linie 2. Die ausgewählte Linie wird rot markiert und Sie können mit der Maus an den Ecken von der Linie ziehen, um die Änderungen vorzunehmen.
  • Seite 70: Objekt - Verlorene Und Aufgetauchte Objekte

    8.8.3 Objekt – Verlorene und Aufgetauchte Objekte Erkennung von Verlorenen oder Aufgetauchten Objekten im ausgewählten Bereich. Aktivieren Objekt-Funktion aktivieren/deaktivieren Alarmzeit Alarmzeit Nachalarm Aufnahme Aufnahme nach dem Ereignis Empfindlichkeit Empfindlichkeitsstufe von 1 bis 4 Szene Outdoor(Außenbereich)/Indoor(Innenbereich) Alarm Ausg. Aktiv Alarm-Ausgang aktivieren Email versenden Email mit einem Bild versenden Aufnahme...
  • Seite 71: Objekt-Bereiche Einstellen

    8.8.3.1 Objekt-Bereiche einstellen 1.Wählen Sie “Aktivieren” im Menü “Aktivieren” aus. 2.Wählen Sie „Outdoor(Außenbereich) oder Innenbereich(Indoor) im Menü „Szene“ aus. 3.Kreuzen Sie „Email versenden“, falls Sie Emailbenachrichtigungen empfangen möchten. 4.Wählen Sie „Aktivieren“ im Menü Regel aus. 5.Wählen Sie die gewünschte Objekterkennung im Menü „Regeltyp“ aus. 6.Zeichnen Sie einen Bereich auf dem Videofeld 7.Klicken Sie auf „Speichern“.
  • Seite 72: Objekt-Bereich Löschen

    Verlorene Objekte werden im Livebild rot markiert. Aufgetauchte Objekte werden im Livebild grün markiert. 1.Jeder Bereich ist mit einer Nummer von 1 bis 4 gekennzeichnet. Klicken Sie auf den gewünschten Bereich 2.Der ausgewählte Bereich wird rot markiert und Sie können mit der Maus an den Ecken von dem Bereich ziehen, um die Änderungen vorzunehmen.
  • Seite 73 Balter GmbH Elisabeth-Selbert-Str. 19 D-40764 Langenfeld...
