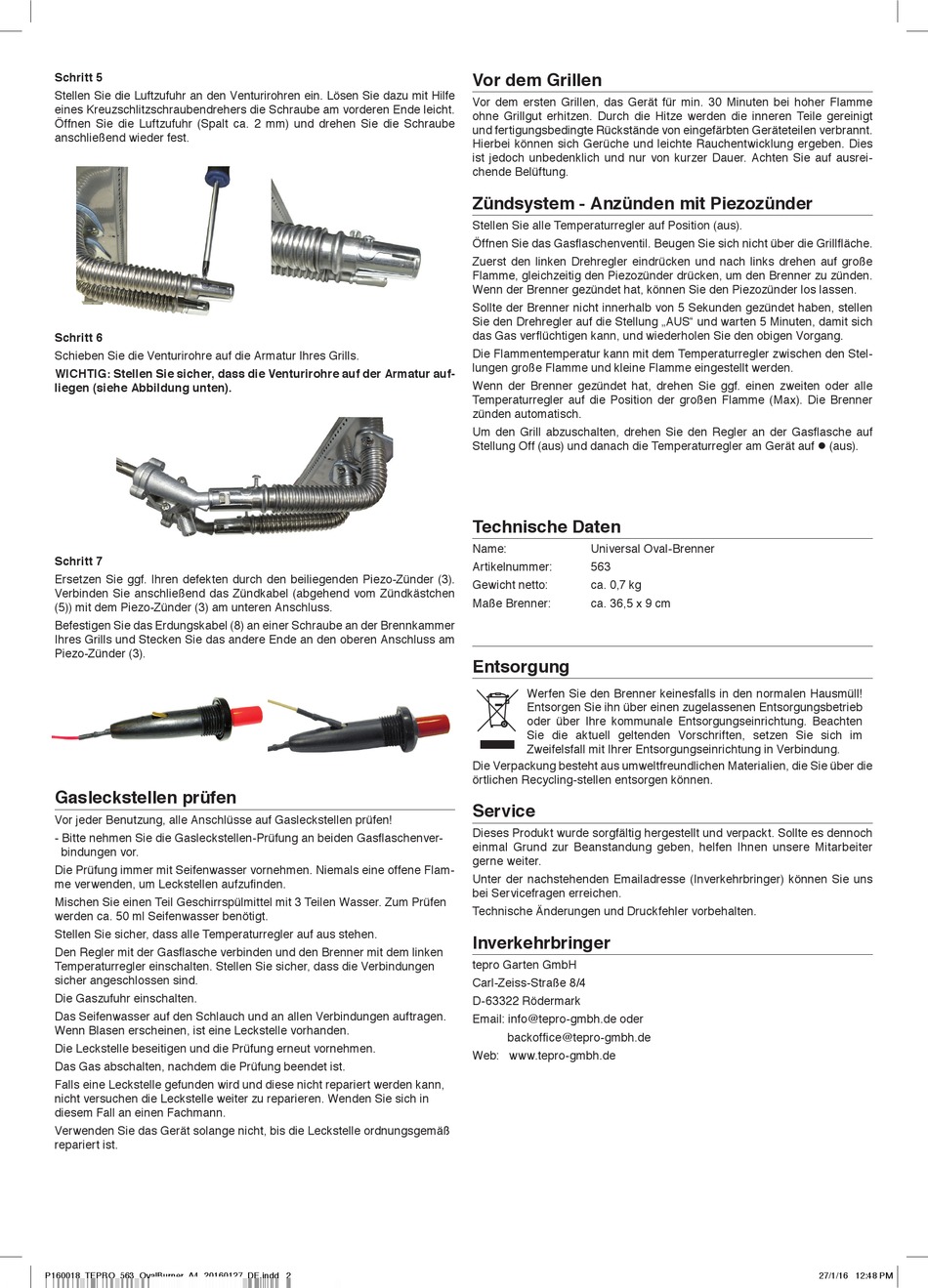

Schritt 5
Stellen Sie die Luftzufuhr an den Venturirohren ein. Lösen Sie dazu mit Hilfe
eines Kreuzschlitzschraubendrehers die Schraube am vorderen Ende leicht.
Öffnen Sie die Luftzufuhr (Spalt ca. 2 mm) und drehen Sie die Schraube
anschließend wieder fest.
Schritt 6
Schieben Sie die Venturirohre auf die Armatur Ihres Grills.
WICHTIG: Stellen Sie sicher, dass die Venturirohre auf der Armatur auf-
liegen (siehe Abbildung unten).
Schritt 7
Ersetzen Sie ggf. Ihren defekten durch den beiliegenden Piezo-Zünder (3).
Verbinden Sie anschließend das Zündkabel (abgehend vom Zündkästchen
(5)) mit dem Piezo-Zünder (3) am unteren Anschluss.
Befestigen Sie das Erdungskabel (8) an einer Schraube an der Brennkammer
Ihres Grills und Stecken Sie das andere Ende an den oberen Anschluss am
Piezo-Zünder (3).
Gasleckstellen prüfen
Vor jeder Benutzung, alle Anschlüsse auf Gasleckstellen prüfen!
- Bitte nehmen Sie die Gasleckstellen-Prüfung an beiden Gasflaschenver-
bindungen vor.
Die Prüfung immer mit Seifenwasser vornehmen. Niemals eine offene Flam-
me verwenden, um Leckstellen aufzufinden.
Mischen Sie einen Teil Geschirrspülmittel mit 3 Teilen Wasser. Zum Prüfen
werden ca. 50 ml Seifenwasser benötigt.
Stellen Sie sicher, dass alle Temperaturregler auf aus stehen.
Den Regler mit der Gasflasche verbinden und den Brenner mit dem linken
Temperaturregler einschalten. Stellen Sie sicher, dass die Verbindungen
sicher angeschlossen sind.
Die Gaszufuhr einschalten.
Das Seifenwasser auf den Schlauch und an allen Verbindungen auftragen.
Wenn Blasen erscheinen, ist eine Leckstelle vorhanden.
Die Leckstelle beseitigen und die Prüfung erneut vornehmen.
Das Gas abschalten, nachdem die Prüfung beendet ist.
Falls eine Leckstelle gefunden wird und diese nicht repariert werden kann,
nicht versuchen die Leckstelle weiter zu reparieren. Wenden Sie sich in
diesem Fall an einen Fachmann.
Verwenden Sie das Gerät solange nicht, bis die Leckstelle ordnungsgemäß
repariert ist.
P160018_TEPRO_563_OvalBurner_A4_20160127_DE.indd 2
Vor dem Grillen
Vor dem ersten Grillen, das Gerät für min. 30 Minuten bei hoher Flamme
ohne Grillgut erhitzen. Durch die Hitze werden die inneren Teile gereinigt
und fertigungsbedingte Rückstände von eingefärbten Geräteteilen verbrannt.
Hierbei können sich Gerüche und leichte Rauchentwicklung ergeben. Dies
ist jedoch unbedenklich und nur von kurzer Dauer. Achten Sie auf ausrei-
chende Belüftung.
Zündsystem - Anzünden mit Piezozünder
Stellen Sie alle Temperaturregler auf Position (aus).
Öffnen Sie das Gasflaschenventil. Beugen Sie sich nicht über die Grillfläche.
Zuerst den linken Drehregler eindrücken und nach links drehen auf große
Flamme, gleichzeitig den Piezozünder drücken, um den Brenner zu zünden.
Wenn der Brenner gezündet hat, können Sie den Piezozünder los lassen.
Sollte der Brenner nicht innerhalb von 5 Sekunden gezündet haben, stellen
Sie den Drehregler auf die Stellung „AUS" und warten 5 Minuten, damit sich
das Gas verflüchtigen kann, und wiederholen Sie den obigen Vorgang.
Die Flammentemperatur kann mit dem Temperaturregler zwischen den Stel-
lungen große Flamme und kleine Flamme eingestellt werden.
Wenn der Brenner gezündet hat, drehen Sie ggf. einen zweiten oder alle
Temperaturregler auf die Position der großen Flamme (Max). Die Brenner
zünden automatisch.
Um den Grill abzuschalten, drehen Sie den Regler an der Gasflasche auf
Stellung Off (aus) und danach die Temperaturregler am Gerät auf (aus).
Technische Daten
Name:
Universal Oval-Brenner
Artikelnummer:
563
Gewicht netto:
ca. 0,7 kg
Maße Brenner:
ca. 36,5 x 9 cm
Entsorgung
Werfen Sie den Brenner keinesfalls in den normalen Hausmüll!
Entsorgen Sie ihn über einen zugelassenen Entsorgungsbetrieb
oder über Ihre kommunale Entsorgungseinrichtung. Beachten
Sie die aktuell geltenden Vorschriften, setzen Sie sich im
Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die
örtlichen Recycling-stellen entsorgen können.
Service
Dieses Produkt wurde sorgfältig hergestellt und verpackt. Sollte es dennoch
einmal Grund zur Beanstandung geben, helfen Ihnen unsere Mitarbeiter
gerne weiter.
Unter der nachstehenden Emailadresse (Inverkehrbringer) können Sie uns
bei Servicefragen erreichen.
Technische Änderungen und Druckfehler vorbehalten.
Inverkehrbringer
tepro Garten GmbH
Carl-Zeiss-Straße 8/4
D-63322 Rödermark
Email: info@tepro-gmbh.de oder
backoffice@tepro-gmbh.de
Web: www.tepro-gmbh.de
