- Seite 1 Bedienhandbuch Tonmischpult STUDER 902 Seite 1 Version vom 16.02.2011...
-
Seite 2: Einführung

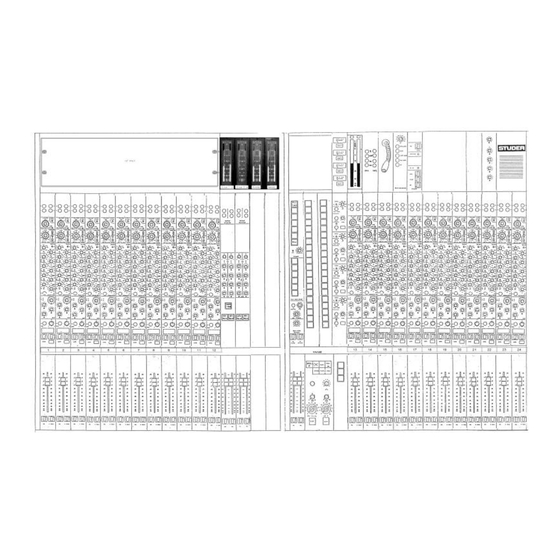

EINFÜHRUNG Eine Übersicht über die Bedienelemente des Mischpults findet sich im Großformat im Anhang Übersicht 24-Kanal Audiomischpult Pro Kanal 3 Inputs (Line, Mic und Tape) und Testsignalgenerator, umschaltbar 4 Gruppen 4 AUX-Busse Seite 2 Version vom 16.02.2011... - Seite 3 Einschalten Das Pult wird unten rechts im Fußraum eingeschaltet. ACHTUNG: Wenn nach dem Einschalten an einem oder mehreren der Peakmeter die rote LED „OVR (Override) dauerhaft aufleuchtet und die Peakmeter keinen Pegel anzeigen, ist es notwendig, das Pult aus- und wieder einzuschalten. Danach sollte das Pult normal laufen.
- Seite 4 FUNKTION EINES KANALZUGS Kanalzug Inputs Pro Kanalzug stehen 3 Inputs (LINE, MIC oder TAPE) sowie ein Testsignalgenerator,zur Verfügung, die über den Input-Wahlschalter angewählt werden. Die Eingangsempfindlichkeit von MIC und LINE kann über Gain-Regler eingestellt werden, TAPE ist fest gepegelt. Signalfluss Das Signal durchläuft einen Kanalzug wie folgt - hier schematisch dargestellt, von links nach rechts: Output Input LINE...
- Seite 5 INPUT SIGNALBELEGUNG Input-Standardbelegung Ein Teil der Inputs kann über das Steckfeld im Regieraum variabel beschaltet werden (im Diagramm ROT), der Rest ist fest verdrahtet (GELB). Die Standard-Belegung der Inputs ist wie folgt: Querverbindungen Um im TV-Studio Geräte anzuschließen (Mikrofone, Instrumente, etc.), stehen Querverbindungen (QV) in die Regie zur Verfügung. Die Anschlüsse dafür befinden sich am Anschlusspanel neben dem Lichtpult (QV vorne) bzw.
- Seite 6 OUTPUTS Summe 1/2 (MASTER) Das Ausgangssignal des Tonmischpults ist die „Summe 1/2“ (MASTER), im MCR liegt es an der zentralen Kreuzschiene auf Port #13 (TV-Studio) ACHTUNG: Das Ausgangssignal des Audiomischpultes wird in der Regie durch ein Delay um 40 ms (ein Vollbild) verzögert, um die Dauer der Bildverarbeitung im Bildmischer auszugleichen.
- Seite 7 Durch Einstellen der AUX-Regler an den Kanalzügen wird das Eingangs-Signal (pre- oder post-fader) auf den jeweiligen Aux-Bus gemischt. Die Aussteuerung der AUX-Kanäle wird über die jeweiligen VU-Meter angezeigt. Der Gesamtpegel der AUX-Busse (sowie das Abhören per PFL) kann über die Regler rechts neben den Abhöre- Umschaltern eingestellt werden.
- Seite 8 Nach dem Einschalten des Pultes ist KEINE QUELLE für die Abhöre ausgewählt – die Lautsprecher im Regieraum bleiben also stumm! Referenzpegel TIDE Regelt den Pegel so, dass auf dem Messgerät für „Summe / MASTER“ der Wert von 0dB nicht überschritten wird.
