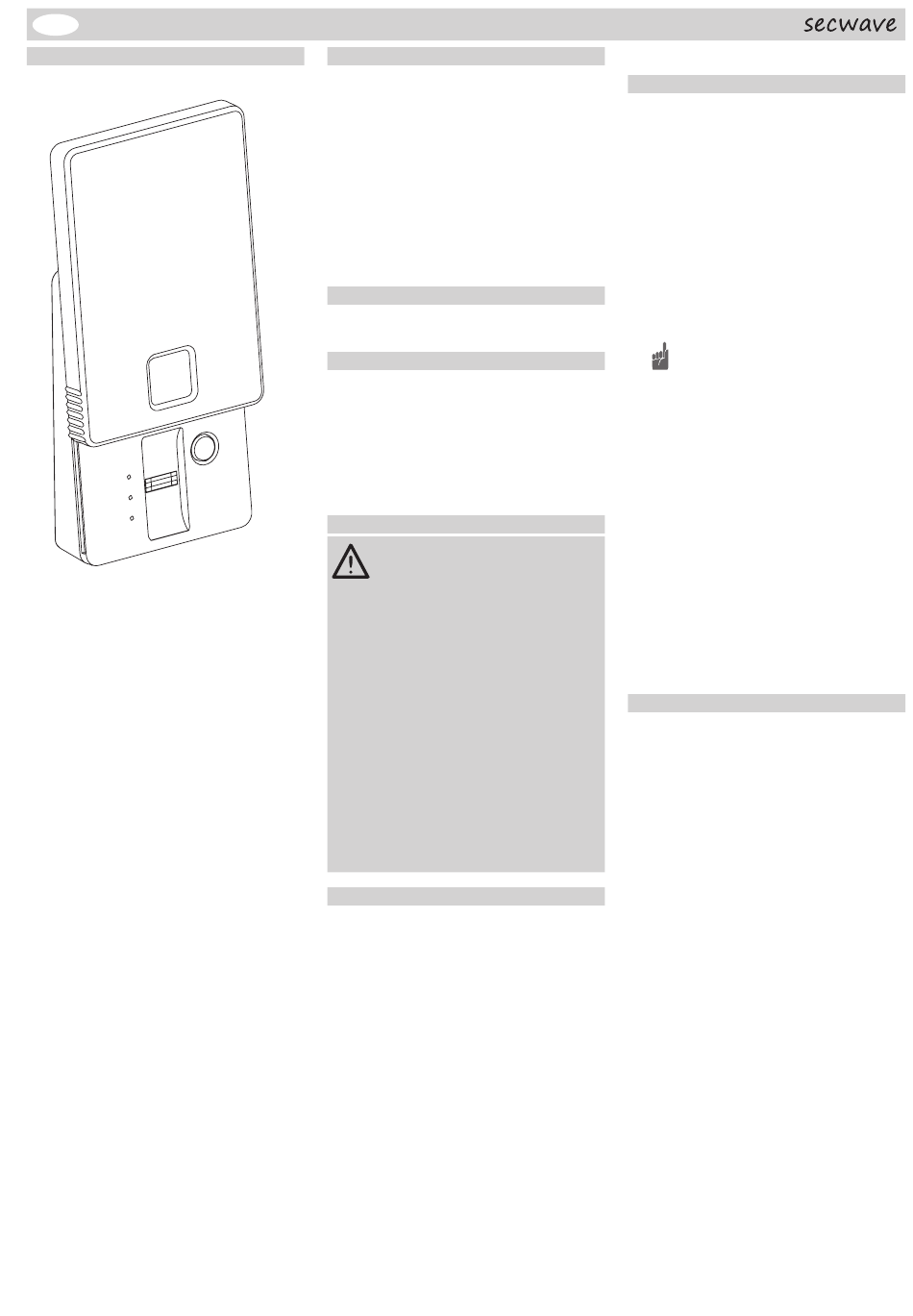

Eldat RTI01 Bedienungsanleitung

D RTI01 Fingerprintsensor
Ausführung
P
O N
RTI01X5002A02
Technische Daten
Frequenz: 868,30 MHz
Sendeleistung: 0,15 mW
Modulation: FSK
Funktelegramm: secwave
Verschlüsselung: AES 128 Bit
Spannungsver-
sorgung: 4x Batterien 1,5 V AAA
Betriebstemperatur: -20 °C bis +60 °C
Reichweite: im Freien:
im Gebäude: ca. 30 m
Abmessungen: 80x115x33 mm
Gewicht: 170 g (inkl. Batterien)
Lieferumfang
Fingerprintsensor, 4x Batterie AAA, Wandhalter,
Deckel, Befestigungsset, Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Verwenden Sie den Fingerprintsensor aus-
schließlich zum Bedienen von secwave-Funk-
empfängern.
Der Sender ist nur in trockenen Umgebungen zu
verwenden!
Der Hersteller haftet nicht für Schäden, die
durch unsachgemäßen oder bestimmungsfrem-
den Gebrauch entstehen.
Sicherheitshinweise
Bevor Sie das Produkt in Betrieb
nehmen, lesen Sie bitte diese Anleitung
sorgfältig durch!
Beachten Sie auch die Bedienungsanleitungen
der Funkempfänger.
Betätigen Sie den Sensor nur in Sichtweite der
zu steuernden Geräte! Personen könnten an-
sonsten in Gefahr geraten!
Der Sensor darf nicht im Bewegungsbereich
eines Tores montiert werden.
Halten Sie den Sensor von Kindern und nicht
authorisierten Personen fern!
Überprüfen Sie regelmäßig die Sendebereit-
schaft des Sensors!
Nehmen Sie keine eigenmächtigen Verände-
rungen am Sensor vor!
Lassen Sie nicht funktionierende Sensoren
überprüfen.
Bewahren Sie Batterien außerhalb der Reich-
weite von Kindern auf.
Funktion
Der Fingerprintsensor RTI01 ermöglicht die
funkbasierte Steuerung von secwave-Empfän-
gern mittels Fingerabdruck.
Es stehen zwei Sendekanäle zur Verfügung.
Über jeden Sendekanal kann ein secwave-Emp-
fänger geschaltet werden. Insgesamt können
Abdrücke von 32 Nutzern gespeichert werden.
Die Anzahl der Fingerabdrücke pro Sendekanal
ist beliebig einteilbar.
Für die Programmierung des RTI01 müssen die
Abdrücke von zwei Masterfingern hinterlegt wer-
den. Mit der Programmierung werden die Abdrü-
cke der Nutzerfinger gespeichert oder gelöscht
und der RTI01 in den Empfänger eingelernt. Die
Abdrücke der Masterfinger können nicht als Nut-
zer verwendet werden
Sensor in Betrieb nehmen
1. Legen Sie die Batterien in das Batteriefach.
Achten Sie auf die richtige Polung.
2. Speichern Sie zwei MASTER-Fingerabdrü-
cke. Ohne diese beiden Abdrücke ist die
Programmierung
nicht möglich.
Siehe hierzu Abschnitt „Fingerprintsensor
ca. 150 m programmieren", „MASTER speichern".
3. Speichern Sie die Abdrücke der Nutzerfin-
ger. Siehe hierzu Abschnitt „Fingerprintsen-
sor programmieren", „NUTZER speichern".
4. Lernen Sie den Fingerprintsensor in den
Empfänger ein.
Siehe hierzu Abschnitt „Fingerprintsensor
programmieren", „Fingerprintsensor in Emp-
fänger einlernen".
Ziehen Sie den Finger immer mit leich-
tem Druck von oben nach unten über
die Sensorfläche. Ihre Finger und die
Sensorfläche müssen sauber und tro-
cken sein.
5. Schließen Sie das Battieriefach mit dem
Batteriedeckel. Siehe hierzu Abschnitt „Bat-
terien wechseln".
6. Befestigen Sie den Wandhalter am Monta-
geort, setzen Sie den Fingerprintsensor ein
und schrauben Sie ihn fest. Siehe hierzu Ab-
schnitt „Batterien wechseln".
7. Schieben Sie den magnetischen Deckel von
oben auf den Fingerprintsensor. Der Deckel
hat drei Rastpositionen:
unten: Power ON, gelbe LED leuchtet 20 s,
mittig: Programmierung, Taste P sichtbar,
oben: Montage, Schraubloch sichtbar.
Sensor bedienen
Den Empfänger schalten
Schieben Sie den Deckel in die Position „Power
ON" oder drücken Sie bei Bedarf die Taste ON,
die gelbe LED leuchtet und der RTI01 ist für 20
Sekunden betriebsbereit.
Streichen Sie mit dem gespeicherten Nutzer-
finger über die Sensorfläche. Es wird ein Funk-
Telegramm an den Empfänger gesendet und
dieser schaltet entsprechend der ausgewählten
Betriebsart. Am RTI01 leuchtet die güne LED
kurz auf. Flackert die rote LED 2 Sekunden,
wurde der Abdruck nicht erkannt und der Sende-
vorgang muss wiederholt werden.
Ein Sendevorgang kann innerhalb von 20 Se-
kunden durch erneutes Berühren der Sensorflä-
che beliebig oft wiederholt werden.
Batteriekontrolle
Der Fingerprintsensor verfügt über eine Batte-
riekontrollfunktion, welche die Kapazität der Bat-
terien überprüft. Ist die Kapazität der Batterien
schwach, blinkt die grüne LED nach dem Sen-
devorgang ca. 3 Sekunden schnell.
Bitte tauschen Sie jetzt die Batterien (s. Ab-
schnitt „Batterien wechseln").
des Fingerprintsensors
