• Zuerst den Hauptschalter an allen 3 Slave Säulen anschalten. „Slave" Aufkleber an den
Säulen beachten. Nach dem Anschalten erscheint im Display des jeweiligen Radgreifers
„SLAVE".
• Danach den Hauptschalter der Master Säule anschalten („Master" Aufkleber an der Säule
beachten). Danach sucht die Master Säule die 3 Slave säulen (Dauer ca. 50sec.)
• Alle 3 Salve Säulen müssen von der Master Säule gefunden werden. .
Wird die Funkverbindung während der Bedienung gestört, ist der Inbetriebnahme zu
wiederholen. Ist die Verbindung wieder hergestellt kann wie folgt die Bedienung
fortgesetzt werden.
• Das Fahrzeug in den Arbeitsbereich einfahren.
• Wenn sich alle Hubschlitten/Radgabeln in der untersten Position befinden zeigen alle
Displays „0 mm" an. Wenn das nicht so ist, ist der Taster 2 „Senken" solange zu drücken,
bis die Hubschlitten automatisch anhalten. (siehe Bild 4) Dennoch kann es sein, dass
nicht alle Radgabeln in der untersten Position sind. Drücken sie deshalb den Taster 4
„Senken" an der Säule an der sich der Hubschlitten noch nicht inder untersten Position
befindet.
• Es ist wichtig alle Hubschlitten abzusenken damit in den Displays "0 mm" angezeigt wird.
Ist dies nicht der Fall ist der Elektrokasten der betroffenen Säule zu öffnen. Im
Elektrokasten oben rechts befindet sich der Achskontroller mit DIP-Schaltern. Alle
außer der DIP-Schalter 5 sind in der selben Stellung. Die Position des muss
Hubschlitten/Radgabel nochmal prüfen dieser muss sicch in der untersten Position
befinden.
Den DIP-Schalter 7 für 2 Sekunden nach links und danach wieder in seine
Ausgangsstellung schieben. Danach erscheint im Display „0". Wenn notwendig denn
Vorgang auch an den anderen Säulen durchführen.

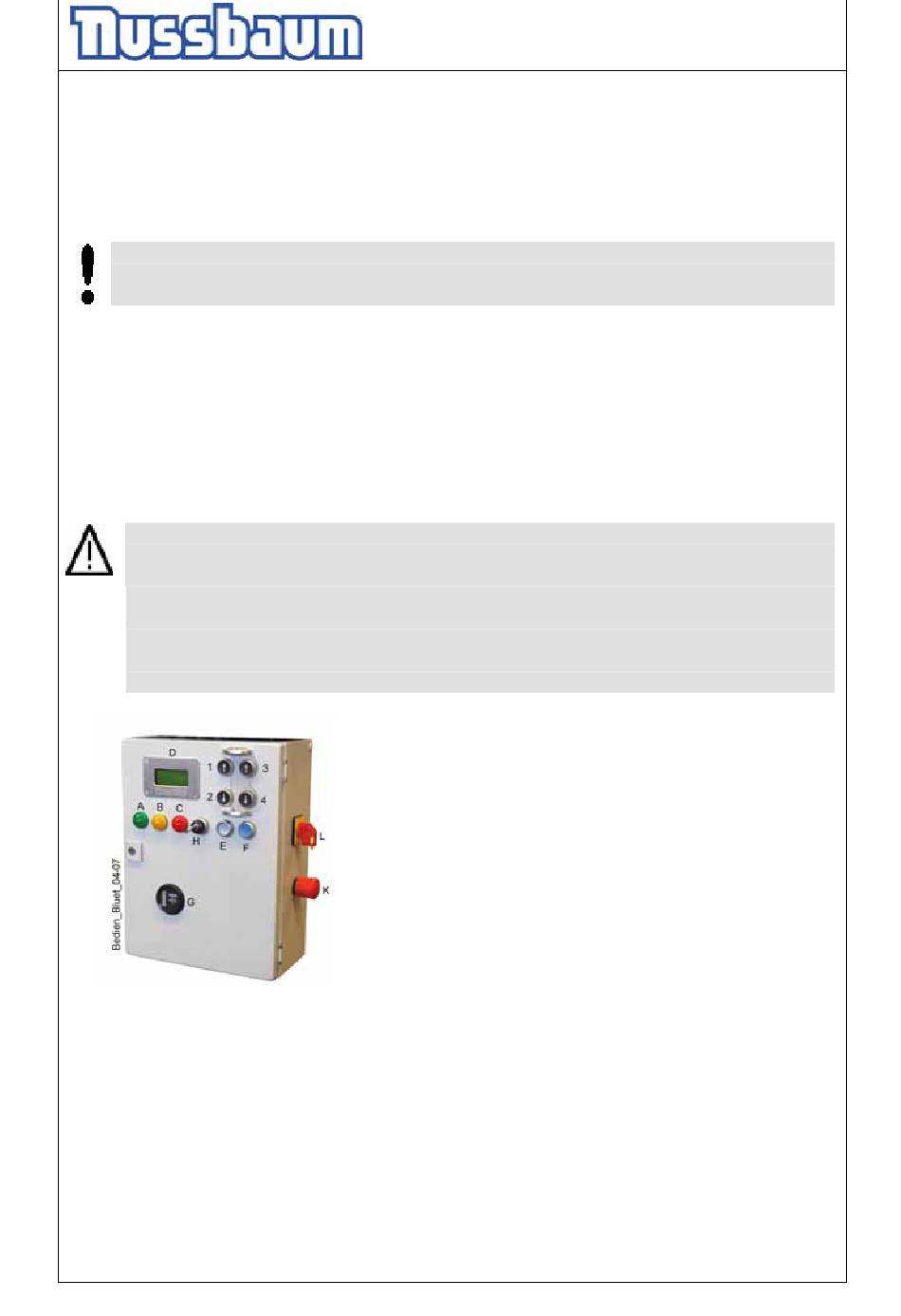

Bild 4: Bedienelement

5.3 Anheben des Fahrzeugs (Synchronbetrieb)

• Fahrzeug gegen Rollen sichern. Handbremse anziehen, Gang einlegen.
• Radgreifer unter die Räder fahren und mit dem Handhebel ablassen.
1 : HEBEN (alle Säulen)
2 : SENKEN (alle Säulen)
3 : HEBEN (die Säule an der der Bediener steht)
4 : SENKEN (die Säule an der der Bediener steht)
A : LEUCHTE: GRÜN (Säulen in Betrieb)
B : LEUCHTE: GELB (Heben/Senken von nur 2 Säulen)
C : LEUCHTE: ROT
D : LC-DISPLAY
E: AN/AUS TASTER (nur für paarweises bedienen)
F: OPTIONAL "RESET" Taster (außer Funktion)
G: BATTERIELADEANZEIGE
H: SCHLÜSSELSCHALTER (Bedienung nur durch
autorisierte Personen im Fall von Störungen)
K : NOT-AUS TASTER
L : HAUPTSCHALTER
