Pircher 631203 Montageanleitung

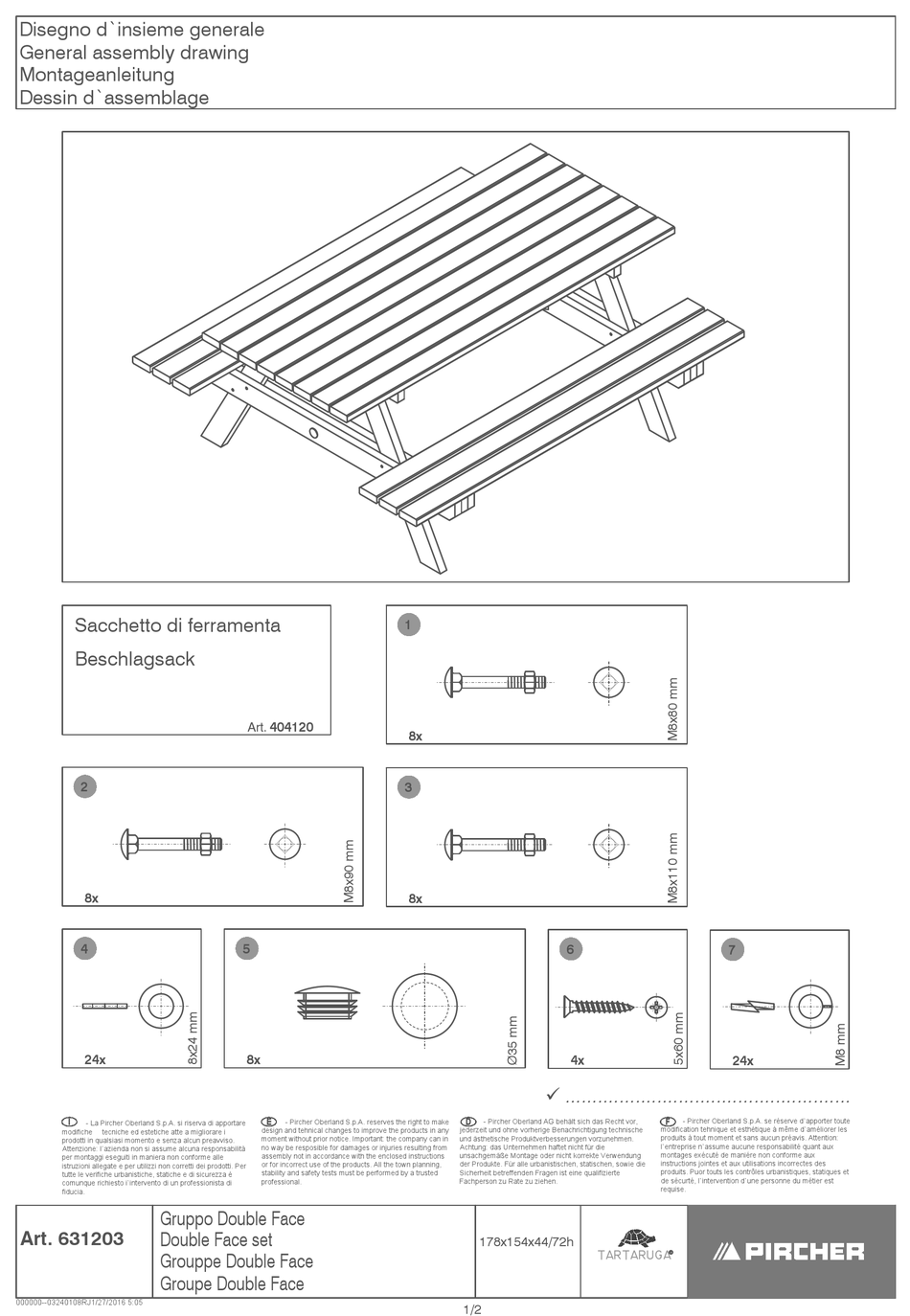

Disegno d`insieme generale
General assembly drawing
Montageanleitung
Dessin d`assemblage
Sacchetto di ferramenta
Beschlagsack
2
8x
4
24x
I
- La Pircher Oberland S.p.A. si riserva di apportare
modifiche tecniche ed estetiche atte a migliorare i
prodotti in qualsiasi momento e senza alcun preavviso.
Attenzione: l´azienda non si assume alcuna responsabilità
per montaggi eseguiti in maniera non conforme alle
istruzioni allegate e per utilizzi non corretti dei prodotti. Per
tutte le verifiche urbanistiche, statiche e di sicurezza è
comunque richiesto i`intervento di un professionista di
fiducia.
Gruppo Double Face
Art. 631203
Double Face set
Grouppe Double Face
Groupe Double Face
