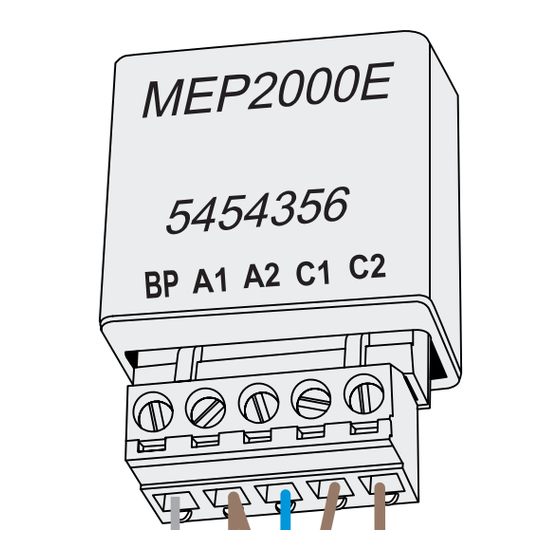

Nachtsparmodul MEP2000E - 5454356
Funktionen
Ideal in gemeinsam genutzten Wohnhausbereichen, Wohnvierteln, öffentlichen Bereichen, in denen die
Lichter abends automatisch ein und morgens wieder ausgeschaltet werden (typischerweise anhand eines
Dämmerungssensors oder einer astronomischen Uhr).
In diesen Fällen ist eine merkliche Energieeinsparung angesichts der Tatsache möglich, dass in den mittleren
Nachtstunden die Beleuchtung normalerweise nicht notwendig ist: normalerweise ist sie nur abends und
morgens unverzichtbar.
Das Modul MEP2000 ermöglicht die Automatisierung des automatischen Ausschaltens einer oder mehrerer
Lichter im mittleren Nachtzeitraum, der von 4 bis 9 Stunden konfiguriert werden kann. Das Ausschalten
erfolgt im Verhältnis zur Nachtmitte symmetrisch. Die Symmetrieachse kann
verschoben werden (Werkseinstellungen: 1 Stunde), um die Beleuchtungsdauer am Abend im Vergleich zu
der am Morgen zu verlängern.
Dauer der Nacht
Das Modul muss nur während der Nacht mit Strom versorgt werden, zum Beispiel auf einer speziellen
Leitung, die von einem Dämmerungssensor gesteuert wird. Das Modul MEP2000 ist so in der Lage, die Zeit
zu berechnen, während der es mit Strom versorgt wird. Es speichert die Dauer der letzten vier Nächte und
berechnet so den Mittelwert: dieser Wert stellt die Dauer der Nacht dar und variiert natürlich abhängig von
(1)
den Jahreszeiten . Das Modul nimmt keine Speicherung vor, sollte es weniger als 5 Stunden nacheinander
mit Strom versorgt werden.
Beleuchtungszeiten:
Mit der einfachen Berechnung im Anschluss erhält man eine ungefähre Vorstellung von der Beleuchtungszeit
Abends (und Morgens), die das Modul
Wobei:
DN = Dauer der Nacht: wie oben beschrieben automatisch vom Modul berechnet.
DS = Dauer des vom Installateur eingegebenen Ausschaltens (von 4 bis 9 Stunden;
Werkseinstellungen: 5 Stunden)
Offset = Verschiebung der Symmetrieachse der Nacht nach vorn, vom Installateur einzugeben
(von 0 bis 2 Stunden; Werkseinstellungen: 1 Stunde).
So ergibt sich:
Beleuchtungszeit
Beleuchtungszeit
In jedem Fall garantiert das Modul, dass sowohl TIS als auch TIM mindestens eine Dauer von einer Stunde
aufweisen, indem eventuell die eingegebene Ausschaltzeit verkürzt wird. Das
stellt diesen besonderen Fall dar.
Beispiel 1
berechnete Dauer der Nacht: 12 Stunden
18h 19h 20h
Beispiel 2
berechnete Dauer der Nacht: 9 Stunden
18h 19h 20h
(1)
Werkseitig ist die Dauer der letzten 4 Nächte auf den Wert von 15 Stunden voreingestellt. Es müssen daher
4 Tage abgewartet werden, damit das Modul mit einer korrekten Dauer der Nacht zu arbeiten beginnt.
DS1054-008A
Abends und Morgens
garantiert.
Abends (TIS) = (DN-DS)/2 + Offset
Morgens (TIM) = (DN-DS)/2 - Offset
21h 22h 23h
TIS = (12-7)/2+1 = 3,5
21h 22h 23h
TIS = (9-7)/2+1 = 2
*
Funktionsbeispiele
berechnete
Nachtmitte Eingegebenes
* effektiv:
7 Stunden
2h
0h 1h
reduziert:
*
6 Stunden
2h
0h 1h
eingegebene Ausschaltung: 7 Stunden
P9
D
um 0 bis 2 Stunden nach vorn
Zweite der beiden Beispiele
Offset: 1 Stunde
3h 4h 5h
TIM = (12-7)/2-1 = 1,5
Die Mindesteinschaltdauer beträgt eine Stunde
3h 4h 5h
TIM = (9-7)/2-1 = 0 -> 1
6h 7h 8h
6h 7h 8h
