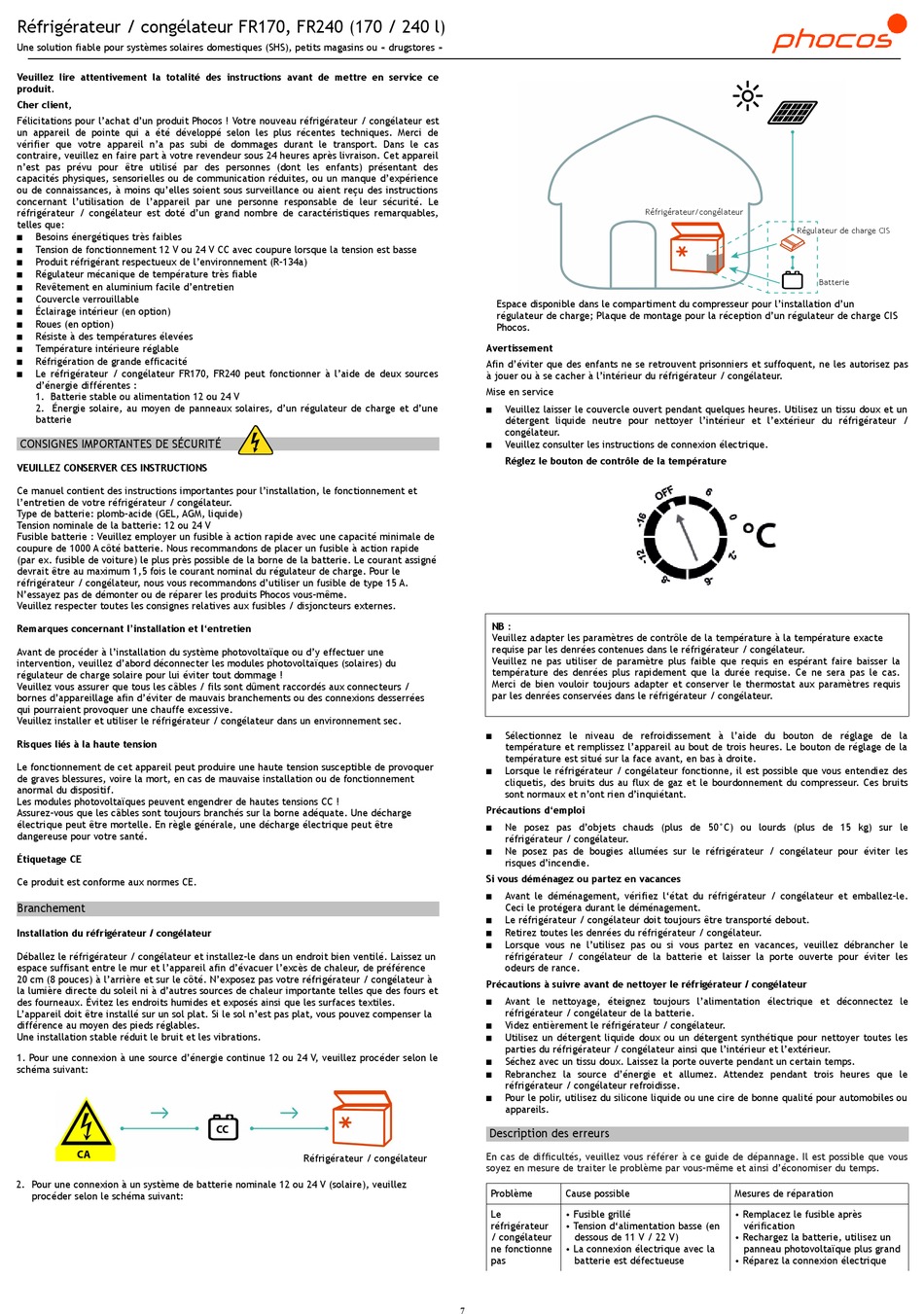

Réfrigérateur / congélateur FR170, FR240 (170 / 240 l)
Une solution fiable pour systèmes solaires domestiques (SHS), petits magasins ou « drugstores »
Veuillez lire attentivement la totalité des instructions avant de mettre en service ce
produit.
Cher client,
Félicitations pour l'achat d'un produit Phocos ! Votre nouveau réfrigérateur / congélateur est
un appareil de pointe qui a été développé selon les plus récentes techniques. Merci de
vérifier que votre appareil n'a pas subi de dommages durant le transport. Dans le cas
contraire, veuillez en faire part à votre revendeur sous 24 heures après livraison. Cet appareil
n'est pas prévu pour être utilisé par des personnes (dont les enfants) présentant des
capacités physiques, sensorielles ou de communication réduites, ou un manque d'expérience
ou de connaissances, à moins qu'elles soient sous surveillance ou aient reçu des instructions
concernant l'utilisation de l'appareil par une personne responsable de leur sécurité. Le
réfrigérateur / congélateur est doté d'un grand nombre de caractéristiques remarquables,
telles que:
Besoins énergétiques très faibles
Tension de fonctionnement 12 V ou 24 V CC avec coupure lorsque la tension est basse
Produit réfrigérant respectueux de l'environnement (R-134a)
Régulateur mécanique de température très fiable
Revêtement en aluminium facile d'entretien
Couvercle verrouillable
Éclairage intérieur (en option)
Roues (en option)
Résiste à des températures élevées
Température intérieure réglable
Réfrigération de grande efficacité
Le réfrigérateur / congélateur FR170, FR240 peut fonctionner à l'aide de deux sources
d'énergie différentes :
1. Batterie stable ou alimentation 12 ou 24 V
2. Énergie solaire, au moyen de panneaux solaires, d'un régulateur de charge et d'une
batterie
CONSIGNES IMPORTANTES DE SÉCURITÉ
VEUILLEZ CONSERVER CES INSTRUCTIONS
Ce manuel contient des instructions importantes pour l'installation, le fonctionnement et
l'entretien de votre réfrigérateur / congélateur.
Type de batterie: plomb-acide (GEL, AGM, liquide)
Tension nominale de la batterie: 12 ou 24 V
Fusible batterie : Veuillez employer un fusible à action rapide avec une capacité minimale de
coupure de 1000 A côté batterie. Nous recommandons de placer un fusible à action rapide
(par ex. fusible de voiture) le plus près possible de la borne de la batterie. Le courant assigné
devrait être au maximum 1,5 fois le courant nominal du régulateur de charge. Pour le
réfrigérateur / congélateur, nous vous recommandons d'utiliser un fusible de type 15 A.
N'essayez pas de démonter ou de réparer les produits Phocos vous-même.
Veuillez respecter toutes les consignes relatives aux fusibles / disjoncteurs externes.
Remarques concernant l'installation et l'entretien
Avant de procéder à l'installation du système photovoltaïque ou d'y effectuer une
intervention, veuillez d'abord déconnecter les modules photovoltaïques (solaires) du
régulateur de charge solaire pour lui éviter tout dommage !
Veuillez vous assurer que tous les câbles / fils sont dûment raccordés aux connecteurs /
bornes d'appareillage afin d'éviter de mauvais branchements ou des connexions desserrées
qui pourraient provoquer une chauffe excessive.
Veuillez installer et utiliser le réfrigérateur / congélateur dans un environnement sec.
Risques liés à la haute tension
Le fonctionnement de cet appareil peut produire une haute tension susceptible de provoquer
de graves blessures, voire la mort, en cas de mauvaise installation ou de fonctionnement
anormal du dispositif.
Les modules photovoltaïques peuvent engendrer de hautes tensions CC !
Assurez-vous que les câbles sont toujours branchés sur la borne adéquate. Une décharge
électrique peut être mortelle. En règle générale, une décharge électrique peut être
dangereuse pour votre santé.
Étiquetage CE
Ce produit est conforme aux normes CE.
Branchement
Installation du réfrigérateur / congélateur
Déballez le réfrigérateur / congélateur et installez-le dans un endroit bien ventilé. Laissez un
espace suffisant entre le mur et l'appareil afin d'évacuer l'excès de chaleur, de préférence
20 cm (8 pouces) à l'arrière et sur le côté. N'exposez pas votre réfrigérateur / congélateur à
la lumière directe du soleil ni à d'autres sources de chaleur importante telles que des fours et
des fourneaux. Évitez les endroits humides et exposés ainsi que les surfaces textiles.
L'appareil doit être installé sur un sol plat. Si le sol n'est pas plat, vous pouvez compenser la
différence au moyen des pieds réglables.
Une installation stable réduit le bruit et les vibrations.
1. Pour une connexion à une source d'énergie continue 12 ou 24 V, veuillez procéder selon le
schéma suivant:
2. Pour une connexion à un système de batterie nominale 12 ou 24 V (solaire), veuillez
procéder selon le schéma suivant:
Réfrigérateur / congélateur
7
Réfrigérateur/congélateur
Espace disponible dans le compartiment du compresseur pour l'installation d'un
régulateur de charge; Plaque de montage pour la réception d'un régulateur de charge CIS
Phocos.
Avertissement
Afin d'éviter que des enfants ne se retrouvent prisonniers et suffoquent, ne les autorisez pas
à jouer ou à se cacher à l'intérieur du réfrigérateur / congélateur.
Mise en service
Veuillez laisser le couvercle ouvert pendant quelques heures. Utilisez un tissu doux et un
détergent liquide neutre pour nettoyer l'intérieur et l'extérieur du réfrigérateur /
congélateur.
Veuillez consulter les instructions de connexion électrique.
Réglez le bouton de contrôle de la température
NB :
Veuillez adapter les paramètres de contrôle de la température à la température exacte
requise par les denrées contenues dans le réfrigérateur / congélateur.
Veuillez ne pas utiliser de paramètre plus faible que requis en espérant faire baisser la
température des denrées plus rapidement que la durée requise. Ce ne sera pas le cas.
Merci de bien vouloir toujours adapter et conserver le thermostat aux paramètres requis
par les denrées conservées dans le réfrigérateur / congélateur.
Sélectionnez le niveau de refroidissement à l'aide du bouton de réglage de la
température et remplissez l'appareil au bout de trois heures. Le bouton de réglage de la
température est situé sur la face avant, en bas à droite.
Lorsque le réfrigérateur / congélateur fonctionne, il est possible que vous entendiez des
cliquetis, des bruits dus au flux de gaz et le bourdonnement du compresseur. Ces bruits
sont normaux et n'ont rien d'inquiétant.
Précautions d'emploi
Ne posez pas d'objets chauds (plus de 50°C) ou lourds (plus de 15 kg) sur le
réfrigérateur / congélateur.
Ne posez pas de bougies allumées sur le réfrigérateur / congélateur pour éviter les
risques d'incendie.
Si vous déménagez ou partez en vacances
Avant le déménagement, vérifiez l'état du réfrigérateur / congélateur et emballez-le.
Ceci le protégera durant le déménagement.
Le réfrigérateur / congélateur doit toujours être transporté debout.
Retirez toutes les denrées du réfrigérateur / congélateur.
Lorsque vous ne l'utilisez pas ou si vous partez en vacances, veuillez débrancher le
réfrigérateur / congélateur de la batterie et laisser la porte ouverte pour éviter les
odeurs de rance.
Précautions à suivre avant de nettoyer le réfrigérateur / congélateur
Avant le nettoyage, éteignez toujours l'alimentation électrique et déconnectez le
réfrigérateur / congélateur de la batterie.
Videz entièrement le réfrigérateur / congélateur.
Utilisez un détergent liquide doux ou un détergent synthétique pour nettoyer toutes les
parties du réfrigérateur / congélateur ainsi que l'intérieur et l'extérieur.
Séchez avec un tissu doux. Laissez la porte ouverte pendant un certain temps.
Rebranchez la source d'énergie et allumez. Attendez pendant trois heures que le
réfrigérateur / congélateur refroidisse.
Pour le polir, utilisez du silicone liquide ou une cire de bonne qualité pour automobiles ou
appareils.
Description des erreurs
En cas de difficultés, veuillez vous référer à ce guide de dépannage. Il est possible que vous
soyez en mesure de traiter le problème par vous-même et ainsi d'économiser du temps.
Problème
Cause possible
Le
• Fusible grillé
réfrigérateur
• Tension d'alimentation basse (en
/ congélateur
dessous de 11 V / 22 V)
ne fonctionne
• La connexion électrique avec la
pas
batterie est défectueuse
Régulateur de charge CIS
Batterie
Mesures de réparation
• Remplacez le fusible après
vérification
• Rechargez la batterie, utilisez un
panneau photovoltaïque plus grand
• Réparez la connexion électrique
