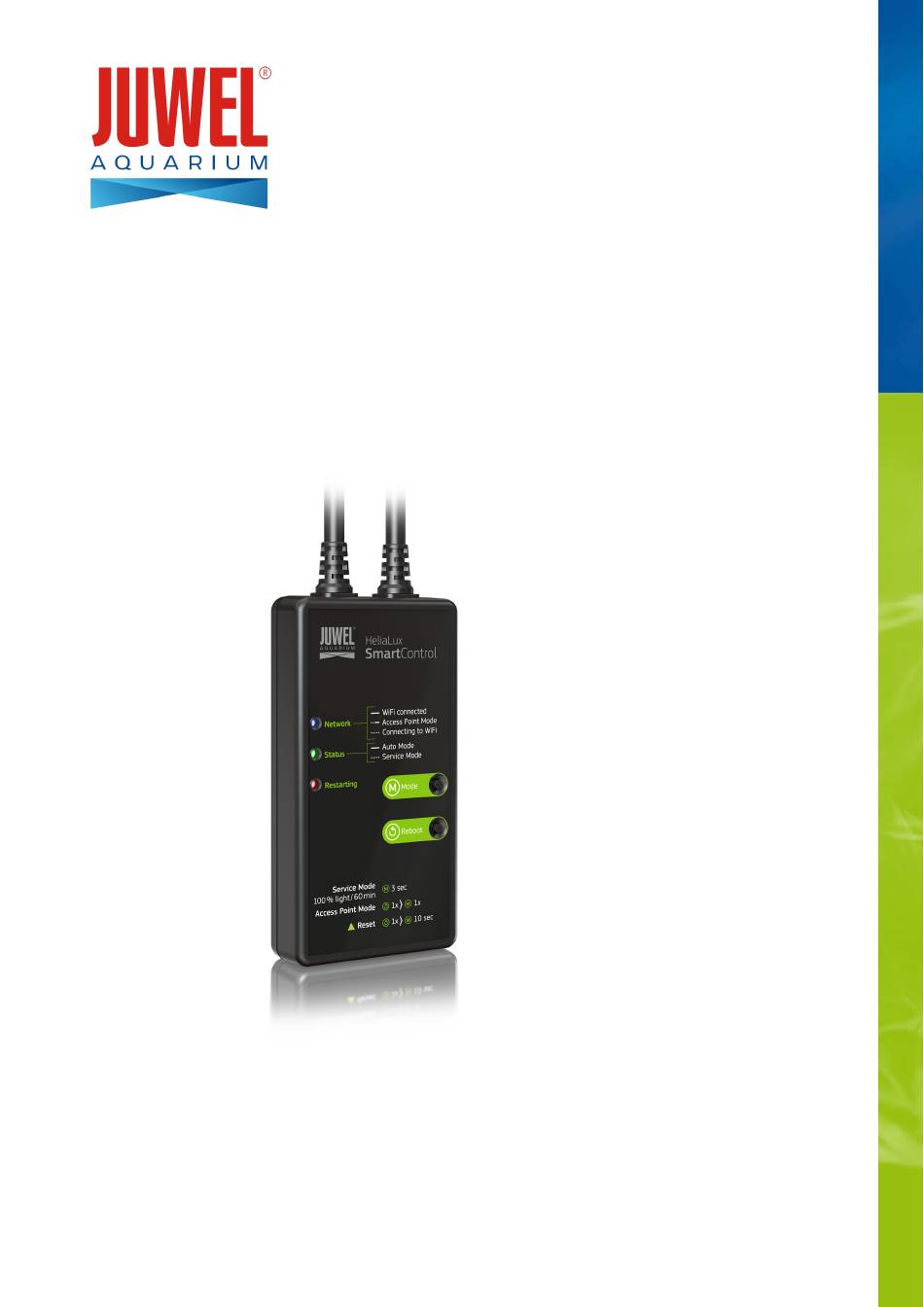

- Seite 1 GEBRAUCHSANWEISUNG HeliaLux SmartControl www.juwel-aquarium.com...
-
Seite 2: Inhaltsverzeichnis
Anschließen des HeliaLux SmartControl HeliaLux SmartControl + 1x HeliaLux Spectrum (4 Farben) HeliaLux SmartControl + HeliaLux Spectrum Splitter + 2x HeliaLux Spectrum (4 Farben) HeliaLux SmartControl + HeliaLux LED Splitter + 1x HeliaLux LED (2 Farben) HeliaLux SmartControl + HeliaLux LED Splitter + 2x HeliaLux LED (2 Farben) Herstellen einer Verbindung zur Bedienoberfläche über den Access Point Mode... -
Seite 3: Einleitung
Einleitung Wir freuen uns, dass Sie sich zum Erwerb eines JUWEL Aquarium Produktes entschieden haben und danken Ihnen für das in uns gesetzte Vertrauen. Bitte lesen Sie zunächst alle Kapitel dieser Gebrauchsanweisung sorgfältig durch und überprüfen Sie Ihr JUWEL Produkt auf Vollständigkeit. -
Seite 4: Lieferumfang
B. HeliaLux LED Splitter - Zum Betrieb von einer oder zwei HeliaLux LED - Artikelnummer: 48997 Anschließen des HeliaLux SmartControl Mit dem HeliaLux SmartControl kann die Einsatzleuchte HeliaLux Spectrum gesteuert werden. In Verbindung mit dem optional erhältlichen Splitter kann auch die Einsatzleuchte HeliaLux LED gesteuert werden. Die optional erhältlichen Splitter ermöglichen das Betreiben von bis zu zwei HeliaLux Leuchten an einem SmartControl. -
Seite 5: Helialux Smartcontrol + 1X Helialux Spectrum (4 Farben)
Variante A HeliaLux SmartControl + 1x HeliaLux Spectrum (4 Farben) 1. Verbinden Sie die beiden Stecker des HeliaLux SmartControl mit denen der HeliaLux Spectrum und des Netzteils entsprechend der Abbildung und schrauben Sie die Verschlussringe vollständig auf die Schraubstecker. 2. Schließen Sie den Stecker des Netzteils am Stromnetz an und schalten Sie das Netzteil ein. -
Seite 6: Helialux Smartcontrol + Helialux Led Splitter + 1X Helialux Led (2 Farben)
Der Splitter erlaubt Ihnen den Betrieb von einer als auch von zwei Lampen am HeliaLux SmartControl. 1. Verbinden Sie die Stecker des HeliaLux SmartControl, des Splitters sowie des Netzteils und der Lampe entsprechend der Abbildung und schrauben Sie die Verschlussringe vollständig auf die Schraubstecker. -
Seite 7: Herstellen Einer Verbindung Zur Bedienoberfläche Über Den Access Point Mode
WLAN-fähige Geräte verbinden können. • Sollten Sie Ihren SmartControl nicht im Access Point Mode betreiben sondern mit Ihrem Heimnetzwerk verbunden haben, so lesen Sie bitte den Punkt ´HeliaLux SmartControl im Heimnetzwerk´. • Alternativ können Sie Ihren SmartControl wieder in den Access Point Mode versetzen. -
Seite 8: Grundeinstellungen
Grundeinstellungen Auswahl der Sprache 1. Stellen Sie die Verbindung mit der Bedienoberfläche des HeliaLux SmartControl her. • Über den AP-Mode siehe ‘Herstellen einer Verbindung zur Bedienoberfläche über den Access Point Mode’ . • Über das Heimnetzwerk siehe ‘HeliaLux SmartControl im Heimnetzwerk’ . -
Seite 9: Einstellen Von Datum Und Uhrzeit
‘ Speichern ’ . Info Uhrzeit und Datum können automatisch über das Internet bezogen werden. Dazu muss der HeliaLux SmartControl mit dem Heimnetzwerk verbunden sein und dieses Zugang zum Internet haben (siehe ‘ HeliaLux SmartControl im Heimnetzwerk ’). Zum Abrufen der Uhrzeit muss die richtige Zeitzone gewählt sein. -
Seite 10: Lichtprofile
Lichtprofile Mit dem HeliaLux SmartControl können bis zu 8 verschiedene Lichtprofile angelegt werden. Jedem Wochentag kann ein individuelles Lichtprofil zugewiesen werden. Ein Lichtprofil kann bis zu 16 individuelle Beleuchtungsphasen beinhalten, mit denen Sie alle Farben Ihrer HeliaLux Leuchte über den Tag hinweg einstellen können. -
Seite 11: Konfigurieren Von Lichtprofilen
Sie haben die Möglichkeit bis zu 16 Beleuchtungsphasen pro Lichtprofil zu definieren. Editieren von Lichtprofilen 1. Stellen Sie die Verbindung mit der Bedienoberfläche des HeliaLux SmartControl her. • Über den AP-Mode siehe ‘ Herstellen einer Verbindung zur Bedienoberfläche über den Access Point Mode ’... -
Seite 12: Beleuchtungsphase Hinzufügen
Lichtprofil im Abschnitt 'Konfigurieren von Lichtprofilen' beschrieben. Hinweis In den Werkseinstellungen des HeliaLux SmartControl ist bereits ein Lichtprofil (Profil 1) vorkonfiguriert und allen 7 Wochentagen zugewiesen. Dieses Profil ist jederzeit änderbar. Lesen Sie hierzu ' Konfigurieren von Lichtprofilen ' . -
Seite 13: Seite "Status" Der Bedienoberfläche
Über die manuelle Tageszeitsimulation haben Sie die Möglichkeit das Lichtprofil des aktuellen Wochentags, durch Bewegen des Schiebereglers, im Zeitraffer zu simulieren. Aktivieren der manuellen Tageszeitsimulation: 1. Stellen Sie die Verbindung mit der Bedienoberfläche des HeliaLux SmartControl her. Über den AP-Mode siehe ‘ Herstellen einer Verbindung zur Bedienoberfläche über •... -
Seite 14: Manuelle Steuerung Der Lichtfarben
Manuelle Steuerung der Lichtfarben Aktivieren der manuellen Steuerung: 1. Stellen Sie die Verbindung mit der Bedienoberfläche des HeliaLux SmartControl her. Über AP-Mode siehe ‘ Herstellen einer Verbindung zur Bedienoberfläche über den • Access Point Mode ’ . Über das Heimnetzwerk siehe ‘HeliaLux SmartControl im Heimnetzwerk’ . -
Seite 15: Helialux Smartcontrol Im Heimnetzwerk
HeliaLux SmartControl im Heimnetzwerk Zur komfortablen Erreichbarkeit des HeliaLux SmartControl kann das Gerät mit dem heimischen Netzwerk verbunden werden. Bei dieser Verbindungsart entfällt der manuelle Verbindungsaufbau zum Helialux SmartControl über den Access Point Mode. Bei vorhandener Internetverbindung Ihres Heimnetzwerkes bestehen folgende zusätzliche Optionen: •... - Seite 16 Sollte eine Verbindung zur Bedienoberfläche im Heimnetzwerk nicht mehr möglich sein (die blaue Network LED leuchtet auch nach 30 Sekunden nicht dauerhaft), so können Sie Ihren HeliaLux SmartControl mit folgender Tastenkombination zurück in den Access Point Mode versetzen und die Schritte 1 bis 11 wiederholen.
-
Seite 17: Aufrufen Der Bedienoberfläche Bei Bestehender Verbindung Zum Heimnetzwerk
Aufrufen der Bedienoberfläche bei bestehender Verbindung zum Heimnetzwerk 1. Stellen Sie sicher, dass Ihr HeliaLux SmartControl erfolgreich mit dem Heimnetzwerk verbunden ist (siehe Kapitel ‘ HeliaLux SmartControl im Heimnetzwerk ’). 2. Stellen Sie sicher, dass Ihr Endgerät (z.B. Smartphone oder Computer), mit welchem Sie Ihren SmartControl bedienen möchten, mit demselben Heimnetzwerk verbunden ist. -
Seite 18: Wechsel Vom Heimnetzwerk Zum Access Point Mode
5. Bestätigen Sie Ihre Auswahl mit Klicken auf die Schaltfläche ‘ Speichern ’ . Ihr Gerät startet neu. 6. Sie erreichen Ihren HeliaLux SmartControl nun über den Access Point Mode siehe ‘ Herstellen einer Verbindung zur Bedienoberfläche über den Access Point Mode ’ . -
Seite 19: Weitere Einstellungen
Ändern von Netzwerknamen (SSID) und Passwort Zur Konfiguration von Netzwerkname und Passwort gehen Sie bitte wie folgt vor: 1. Stellen Sie die Verbindung mit der Bedienoberfläche des HeliaLux SmartControl her. Über den AP-Mode siehe ‘ Herstellen einer Verbindung zur Bedienoberfläche über •... -
Seite 20: Zuweisen Einer Festen Ip-Adresse Im Heimnetzwerk
Betreiben von mehreren HeliaLux SmartControl in einem Haushalt Sollten Sie mehrere HeliaLux SmartControl in einem Haushalt betreiben, empfehlen wir Ihnen die SSID (Netzwerkname) bzw. die IP- Adresse von Ihrem Gerät zu ändern. Damit stellen Sie sicher, dass jedes Gerät einen eindeutigen Namen bzw. eine eindeutige IP- Adresse im Netzwerk bekommt und individuell erreichbar ist. -
Seite 21: Mehrere Helialux Smartcontrol Im Heimnetzwerk Betreiben
Mehrere HeliaLux SmartControl im Heimnetzwerk betreiben Stellen Sie sicher, dass Sie mit dem Heimnetzwerk verbunden sind. Lesen Sie hierzu den Punkt ‘ HeliaLux SmartControl im Heimnetzwerk ’ . Alternative 1: Erreichen der einzelnen SmartControl über individuelle IP-Adressen Jedem HeliaLux SmartControl kann eine individuelle IP-Adresse manuell zugewiesen werden. -
Seite 22: Firmware-Update
Stromnetz. Der dadurch entstehende Datenverlust könnte zur Folge haben, dass Ihr Gerät nicht mehr funktioniert. Pflege und Wartung Während der Wartungs- und Pflegemaßnahmen trennen Sie den HeliaLux SmartControl immer vom Stromnetz. Bei Bedarf empfehlen wir die Reinigung mit einem weichen Tuch und mildem Reinigungsmittel. -
Seite 23: Led-Statusleuchten Des Helialux Smartcontrol
LED-Statusleuchten des HeliaLux SmartControl LED-Statusleuchten des HeliaLux SmartControl Blau: Network • Leuchtet dauerhaft bei erfolgreicher Verbindung mit einem WLAN-Heimnetzwerk • Leuchtet zwei mal kurz und einmal lang im Access Point Mode • Blinkt beim Verbindungsaufbau mit einem WLAN-Heimnetzwerk Grün: Status •... -
Seite 24: Funktionen Über Die Tasten Am Gerät
Deaktivieren: Halten Sie die Taste ' Mode ' erneut für 3 Sekunden gedrückt. Der HeliaLux SmartControl wechselt wieder in den Auto Mode (Betriebsmodus). Erfolgt keine manuelle Deaktivierung, so wechselt der HeliaLux SmartControl nach Ablauf von 60 Minuten automatisch wieder in den Auto Mode (Betriebsmodus). -
Seite 25: Selbsthilfe Bei Problemen
Mögliche Ursache: B e d i e n o b e r fl ä c h e des - Das ausgewählte WLAN-Netzwerk Starten Sie den den HeliaLux SmartControl am Gerät im HeliaLux SmartControl lässt steht nicht zur Verfügung oder ist Access Point Mode. - Seite 26 Fall, dass die gewählte IP-Adresse von Ihrem Netzwerk unterstützt wird. Lösung Schauen Administrationsoberfläche Ihres Routers nach, ob Ihrem HeliaLux SmartControl ggf. eine neue IP- Adresse zugewiesen wurde. ---------------------------------- ---------------------------------- I h r Endgerät, mit dem Sie Ihren Stellen Sie sicher, dass Ihr Endgerät mit dem selben...
-
Seite 27: Garantieerklärung
Kaufpreises zurückgenommen. § 2 Garantiezeit und -abwicklung (1) Die Garantie beginnt mit dem Tage der Ablieferung des JUWEL Aquarium Produktes an den Kunden. Voraussetzung der Garantiegewährung ist, dass unser Produkt bestimmungsgemäß genutzt und nicht unsachgemäß behandelt oder gewartet wurde, insbesondere die entsprechende Gebrauchsanweisung beachtet wurde, weiterhin, dass das Produkt oder seine Einzelteile nicht durch hierfür nicht autorisierte Werkstätten oder Personen repariert wurden.
