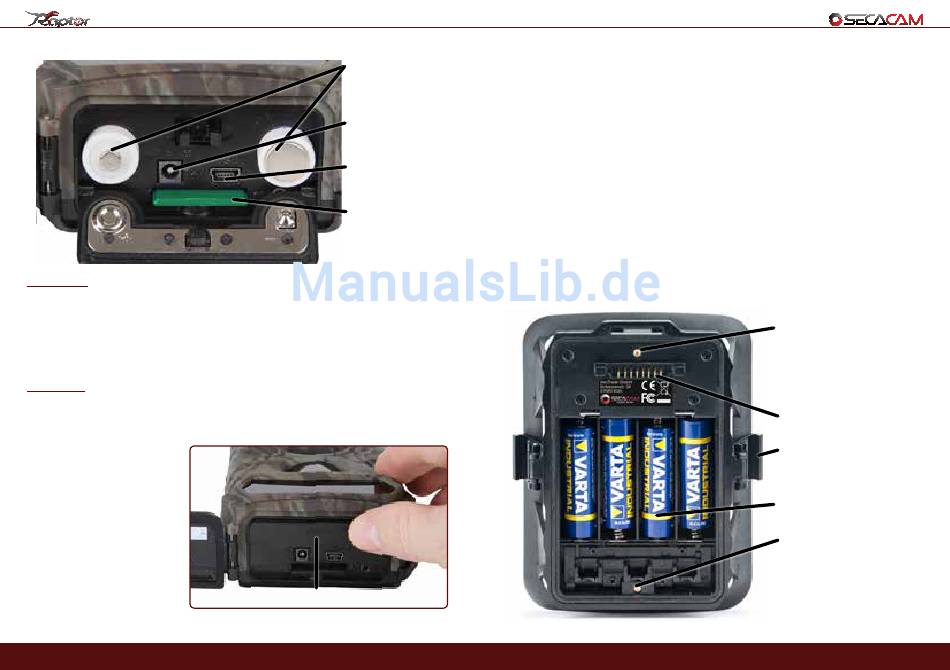

3.2 Einsetzen der Batterien
WICHTIG: Die Kamera besitzt zwei Batteriefächer für je vier
Batterien, die alle bestückt sein müssen.
Die Arbeitsspannung der SecaCam Raptor ist 12 V. Ein einwandfrei-
er Betrieb ist nur mit 8 Batterien gegeben. Alternativ können Akkus
vom Typ LR6 (AA) 1,5 V Mignon verwendet werden.
Achtung: Die Kamera muss zum Einlegen der Batterien ausge-
schaltet sein! Verwenden Sie bitte entweder nur Batterien oder
nur Akkus, keine Mischbestückung.
Unteres Batteriefach:
Das untere Batteriefach
erreichen Sie über die
Bodenplatte der Kamera.
Dazu lösen Sie bitte per
Hand die kleine messing-
farbene Schraube. Wenn
Sie die Bodenplatte weg-
klappen, sehen Sie den
Zum Öffnen Deckel Batteriefach drücken
Deckel des Batteriefachs.
Mit leichtem Druck auf „PUSH" lösen Sie die Verriegelung dieses
8
Deckels. Achten Sie beim Einlegen der vier vollgeladenen Batterien
oder Akkus bitte unbedingt auf die richtige Polarität! Diese ist im
Batteriefach
Batteriefach markiert. Verschließen Sie das Batteriefach wieder mit
der Schutzabdeckung, bis der Verschluss einrastet.
Externe
Stromversorgung
Hinteres Batteriefach in der Halterung: Der zweite 4er-Satz Bat-
(optional)
terien wird in der Halterung eingesetzt. Öffnen Sie dazu die Schutz-
abdeckung des rückwärtigen Batteriefachs, indem Sie den Klemm-
Mini-USB-
Anschluss
verschluss an der Unterseite etwas nach innen ziehen und dann
die Abdeckung abheben. Setzen Sie vier vollgeladene Batterien
Speicherkarte
oder Akkus ein. Achten Sie beim Einlegen der Batterien oder Akkus
(nur bei
bitte unbedingt auf die richtige Polarität! Diese ist im Batteriefach
ausgeschalteter
für jede Batterie markiert. Verschließen Sie das Batteriefach wieder
Kamera einsetzen)
mit der Schutzabdeckung. Nun steht die volle Batteriekapazität zur
Verfügung.
Verstärkungs-Schraube
(optional um die
Befestigung der
Rückenschale zu
verstärken)
Kontakt zum Kamera-
Körper
Halteklammern
Batteriefach
Verstärkungs-Schraube
(optional)
9
