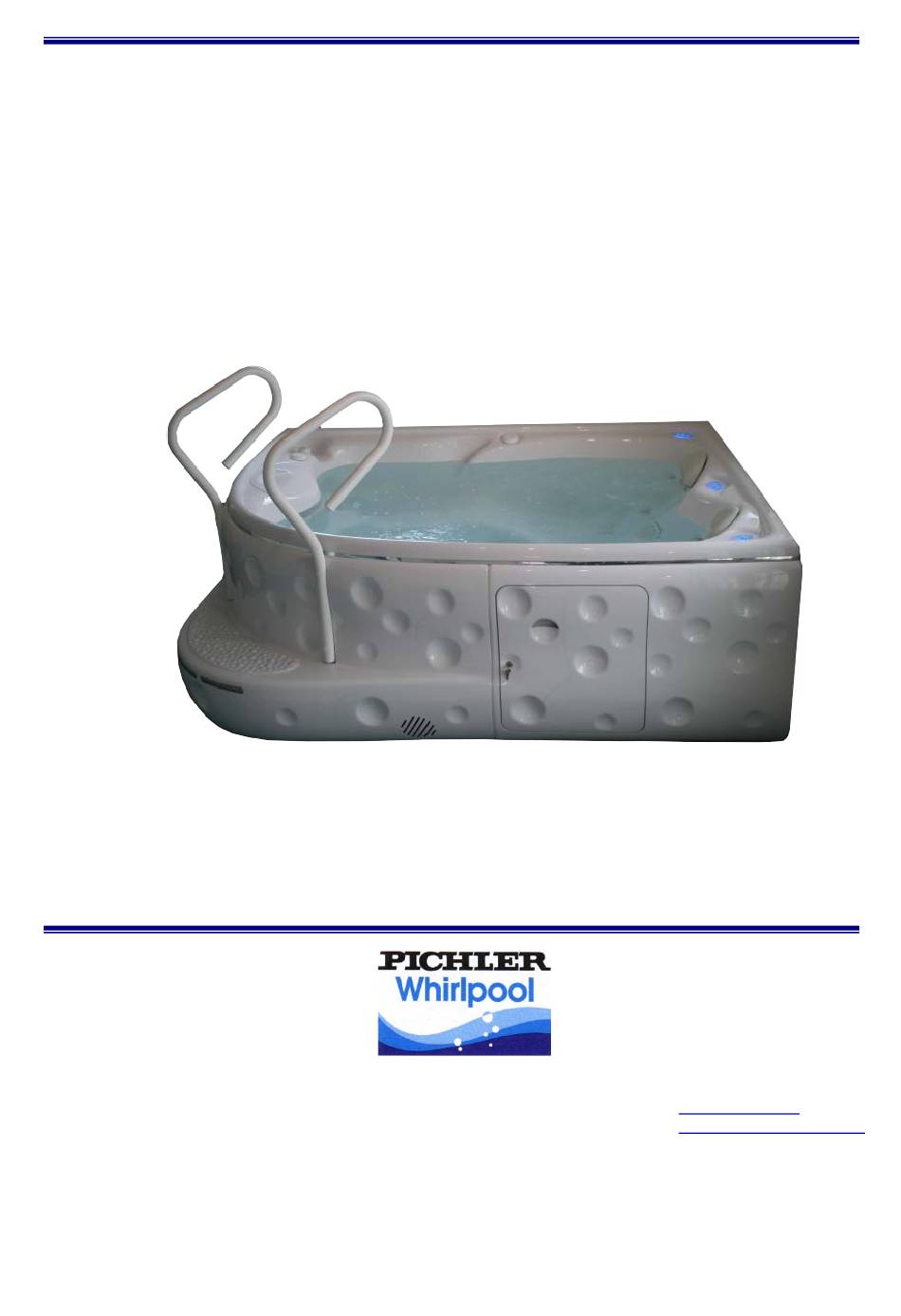

Bedienungsanleitung PICHLER Whirlpool
S
a
n
i
a
S
a
n
i
a
I
n
k
l
u
s
i
v
I
n
k
l
u
s
i
v
7
5
0
/
9
7
5
0
/
9
e
D
o
s
i
e
r
a
n
l
a
g
e
D
o
s
i
e
r
a
n
l
a
g
WPS-A3 Steuerung
5
0
5
0
e
e
PICHLER Kunststofftechnik GmbH
Lauterbachstrasse 19
D-84307 Eggenfelden
Telefon:
0 87 21-96 90 10
Telefax:
0 87 21-96 90 20
E-Mail:
mail@pichler.de
Internet:
www.pichler-whirlpool.de
Stand:
2014 /06
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für pichler Sania 750
Inhaltszusammenfassung für pichler Sania 750
- Seite 1 Bedienungsanleitung PICHLER Whirlpool WPS-A3 Steuerung PICHLER Kunststofftechnik GmbH Lauterbachstrasse 19 D-84307 Eggenfelden Telefon: 0 87 21-96 90 10 Telefax: 0 87 21-96 90 20 E-Mail: mail@pichler.de Internet: www.pichler-whirlpool.de Stand: 2014 /06...
-
Seite 2: Inhaltsverzeichnis
Massagedüsen ........................ 21 Farblicht-Therapie-Modul (Optional) ................23 Service-Innenraum-Beleuchtung (Option)................ 23 Technische Daten ............…………………………………24 Anschließen des Whirlpools an die Stromversorgung ............. 24 Klemmplan Sania 750/950, 700/900 (Wechslstrom 230V, Drehstrom 400V) ....25 Layout Leistungsplatine ....................26 Seite 2 von 42... -
Seite 3: Aufstellung
Arbeiten ist der gesamte Treppenbereich der Pools freizuhalten. Beim Sania 950 betrifft dies auch die Seiten- teile links und rechts der Treppe. Elektroanschluss Ihr PICHLER Whirlpool darf nur von einem qualifizierten Elektriker angeschlossen werden. Die genauen Daten für den Stromanschluss entnehmen Sie bitte dem Beiblatt “Elektrischer Anschluss“ im Anhang. Sicherheit und Gesundheit ... -
Seite 4: Inbetriebnahme
PICHLER Kunststofftechnik GmbH Inbetriebnahme Vor der Inbetriebnahme ist der Whirlpool gründlich zu reinigen. Es ist darauf zu achten, dass sich keine Fremdkörper im Whirlpool befinden. Gerade im Filterbereich ist dies speziell zu kontrollieren. Filtersystem vorbereiten Filtermaterial für Pichler-QC-Filtersystem Skimmerkorb durch Links-Drehung (bis Führungsbolzen... -
Seite 5: Wasseraufbereitung (Siehe Anleitung „Wasseraufbereitung")
LCD - Display Reset - Taste (unsichtbar) Jet - Pumpen Luft - Gebläse (bei Sania 750 - ohne Funktion) Beckenbeleuchtung Programmier - Tasten Der Whirlpool wird durch das Einschalten der Sicherungen in Betrieb genommen. ACHTUNG: Der Pool darf auf keinen Fall mit heißem Wasser befüllt werden! Schadensgefahr!! Der Whirlpool wird mit kaltem Wasser bis zum Sollwasserstand (siehe Abbildung) gefüllt. -
Seite 6: Wasser Ablassen
PICHLER Kunststofftechnik GmbH Poolpflege Duftstoffe Von der Verwendung von Wasserzusätzen auf Ölbasis, o.ä. wird dringend abgeraten, da diese die Wasserqualität negativ beeinträchtigen und sich die enthaltenen Fettstoffe in den Rohrleitungen des Whirlpools ablagern, was zu Funktionsstörungen des Whirl- pools führen kann. Für Whirlpools mit Duftspender (Sania 950) sind entsprechende Duftsäckchen erhältlich. -
Seite 7: Außerbetriebnahme
PICHLER Kunststofftechnik GmbH Außerbetriebnahme Manchmal wird ein Whirlpool für einen längeren Zeitraum (z. B. über den Winter) außer Betrieb genommen. Für eine Stilllegung befolgen Sie die Vorgehensweise. (Stoßchlorung Wasser ablassen, Sicherung ausschal- ten) wie Sie im Abschnitt „Wasser ablasen (siehe Seite 6) beschrieben ist. - Seite 8 PICHLER Kunststofftechnik GmbH Außerbetriebnahme Whirlpool aussaugen Mit einem handelsüblichen Wassersauger (Nass-Trocken-Sauger) wird das restliche Wasser aus dem Whirl- pool, allen Düsen und dem Filterkasten abgesaugt. Dazu pressen Sie den Saugschlauch direkt auf die jeweili- ge Düsenöffnung. Danach saugen Sie das Restwasser vom Beckenboden ab.
-
Seite 9: Whirlpool Entleeren
PICHLER Kunststofftechnik GmbH Außerbetriebnahme Akupressur düsen Turbodüsen Ozon düse Beckenboden Seite 9 von 42... - Seite 10 PICHLER Kunststofftechnik GmbH Außerbetriebnahme Luftsprudeldüsen Besteht nicht die Möglichkeit, das Gebläse nach dem Ablassen des Wassers nochmals zu aktivieren (Rest- wasser, das sich noch in den Gebläse Leitungen befindet, wird dadurch herausgeblasen), müssen zusätzlich die Luftsprudeldüsen ausgesaugt werden. Dazu die Kappen dieser Düsen abschrauben.
-
Seite 11: Schutz
PICHLER Kunststofftechnik GmbH Außerbetriebnahme Nun können Sie den Whirlpool gründlich reinigen. Vorgehensweise: (siehe Seite 5, Abschnitt „Poolpflege - Reinigung der Kunststoff-Oberflächen“) Schutz im Außenbereich Während der Zeit, in der Ihr Whirlpool nicht befüllt ist, muss durch eine geeignete Abdeckung sichergestellt werden, dass kein Wasser, Schmutz oder Gegenstände in die Wanne gelangen. -
Seite 12: Whirlpoolsteuerung
PICHLER Kunststofftechnik GmbH Whirlpoolsteuerung Automatisierte Funktionen Fehlererkennung Die Whirlpoolsteuerung erkennt Fehler und zeigt entsprechende Meldungen im Display des Bedienteiles an. Falls ein Fehler erkannt, zurzeit aber bereits eine andere Meldung auf dem Display angezeigt wird oder aber mehrere Meldungen anzuzeigen sind, wartet die aktuellste Meldung, bis die vorherige Meldung mit der Taste „OK“... - Seite 13 PICHLER Kunststofftechnik GmbH Außenverkleidung entfernen Für eventuelle Wartungs- oder Reparaturarbeiten an Ihrem Whirlpool können Teile der Außenverkleidung wie auf den folgenden Seiten beschrieben, entfernt werden: Benötigtes Werkzeug: Kreuzschlitzschraubendreher Gr.: 2 Inbusschlüssel Gr.: 8 Treppenverkleidung Abdeckkappen an den Holmen des Whirlpoolgeländers entfernen Darunter befindliche Inbusschrauben Gr.
- Seite 14 PICHLER Kunststofftechnik GmbH Fehlersuche Außenverkleidung entfernen: Treppenverkleidung Treppenverkleidung vorsichtig in Pfeil- richtung abnehmen nach rechts abstellen > Achten Sie auf die Verkabelung der Treppenbe- leuchtung! Seitenteile (links und bei Sania 950 zusätzlich rechts) Kreuzschlitzschrauben Gr. 4 lösen Unter den Seitenrand der Verkleidung...
-
Seite 15: Wasserverlust
PICHLER Kunststofftechnik GmbH Fehlersuche Wasserverlust Falls Ihr Whirlpool Wasser verliert, sollten Sie zuerst einmal die einzelnen Verschraubungen (Heizung, Pum- pen) überprüfen. Es könnte sein, dass die Dichtungen dieser Komponenten sich gesetzt, bzw. nachgegeben haben. Um die Komponenten überprüfen zu können, muss vorher die Treppenverkleidung und linke und das rechte Seitenteil entfernt worden sein (siehe Seite 13-15). -
Seite 16: Ozongerät Defekt
PICHLER Kunststofftechnik GmbH Fehlersuche Ozongerät defekt Um die Komponenten austauschen zu können, muss vorher die Treppenverkleidung entfernt worden sein. Trennen Sie vor dem Austausch unbedingt den Pool von der Stromversorgung (Sicherung aus!) Benötigtes Werkzeug: Kreuzschlitzschraubendreher Gr.: 2 Schlitzschraubendreher Gr.: 1 Inbusschlüssel... -
Seite 17: Austausch Rückschlagventil
PICHLER Kunststofftechnik GmbH Fehlersuche Ozongerät defekt - Austausch Rückschlagventil Gleichzeitig mit dem Wechsel des Ozongerätes empfehlen wir auch das Rückschlagventil des Ozongerätes zu erneuern. Flussrichtung Schlauchklemmen am Rückschlag- ventil lösen und Schläuche abziehen Schläuche an das neue Rückschlag- ventil stecken und Schlauchklemmen... -
Seite 18: Ausstattung Sania 750
PICHLER Kunststofftechnik GmbH Ausstattung Sania 750 Ventilbedienteil Liege Sitz Luftregler Luftreger Wasseransaug- gitter Ozon- düse Temperatur- Fühler Bedienteil Beckenlicht Fußdüse Sitz Entlüftungsdüse des Motors Filter Seite 18 von 42... -
Seite 19: Ausstattung Sania 950
PICHLER Kunststofftechnik GmbH Ausstattung Sania 950 Ventil- Ventil- Ventil- Bedienteil P1 Bedienteil P2 Bedienteil P2 Liege Rotations- düsen Sitz Turbodüse Rückenbereich Luftsprudel- düsen Wasseransaug- Wasseransaug- Luftregler gitter P2 Luftregler gitter P1 Ozon- düse Bedienteil Temperatur- Fühler Beckenlicht Fußdüse Sitz Fußdüse... -
Seite 20: Ausstattung
Je nach Einstellung der Ventilbedienteile werden bestimmte Düsen stärker oder schwächer bzw. ganz abge- stellt. Vorteil der Servoventile ist die stufenlose Einstellmöglichkeit, sowie das Drehen beim automatischen Spülen. Sania 750 besitzt 1 Ventilbedienteil Mögliche Einstellungen Ventilbedienteil : Regelung der Jet-Pumpe Ⅰ... -
Seite 21: Massagedüsen
PICHLER Kunststofftechnik GmbH Ausstattung Massagedüsen Turbo-Düsen Die Turbo-Düsen sind die stärksten Massagedüsen im Whirlpool. Die Strahlstärke kann über die elektroni- schen Mischventile eingestellt werden. Das Düseninnenteil kann wie gezeigt zur Bestimmung der Strahlrichtung verstellt werden. ACHTUNG: Bewegen Sie sich nicht zu nahe an diese Düse;... - Seite 22 PICHLER Kunststofftechnik GmbH Ausstattung Massagedüsen Luftregler Mit den Luftreglern am Beckenrand können Sie das Wasser - Luftgemisch der Düsen regulieren. Sind die Regler geschlossen, wird nur Wasser durch die Düsen geleitet, Sie haben so einen weicheren Massagestrahl. Öffnen Sie die Regler, wird dem Wasser, welches aus den Düsen kommt Luft beigemischt, dabei wird der Massagestrahl härter.
-
Seite 23: Farblicht-Therapie-Modul (Optional)
PICHLER Kunststofftechnik GmbH Ausstattung Farblicht-Therapie-Modul (Optional) Farben lösen bestimmte Stimmungen und Empfindungen aus, beeinflussen Körperfunktionen und Sinnesorgane. Die Farblichtstimulation dient aber nicht nur zur Entspannung, sondern gibt auch Ihrem Whirlpool selbst einen besonderen Touch. Mit dem Kauf unseres Farblicht-Therapie-Moduls mit den verschiedenen Farbvarianten haben jetzt auch Sie die Möglichkeit, Ihrer Psyche zusätzliche Streicheleinheiten zu geben. -
Seite 24: Technische Daten
Technische Daten Anschließen des Whirlpools an die Stromversorgung Beachten Sie unbedingt unser Beiblatt: „Hinweise für den elektrischen Anschluss von PICHLER - Whirlpools“ und die Klemmpläne auf den folgenden Seiten! Für die Verlegung des Kabels bohren Sie an einer unauffälligen Stelle seitlich ein Loch in die Außenverklei- dung bzw. -
Seite 25: Klemmplan Sania 750/950, 700/900 (Wechslstrom 230V, Drehstrom 400V)
PICHLER Kunststofftechnik GmbH SANIA 750/950 Klemmplan Sania 750/950 (Wechselstrom 230V) OBEN 700/900 (Drehstrom 400V) Bez. Funktion Farbe Anschluss 230V Pumpen, orange Treppen-Beleuchtung gelbgrün Anschluss 400V Pumpen, zusätzlich rot braun grün weiß UNTEN Becken-Beleuchtung gelbgrün Bez. Funktion Farbe braun grün NETZ braun weiß... -
Seite 26: Layout Leistungsplatine
PICHLER Kunststofftechnik GmbH Layout Leistungsplatine auf der Platine können durch Blitzschlag, Überspannung oder Kurzschluss im Gerät zerstört Sicherungen werden Fuse 3 Sicherung 1,0 A T (träge) für den Trafo Fuse 8 Sicherung 1,0 A T (träge) Wärmetauscher, Gebläse Fuse 9 Sicherung 6,3 A T (träge) - Seite 27 PICHLER Kunststofftechnik GmbH Bedienungsanleitung Dosieranlage für Sania 1550 de Luxe WPS-A3 Steuerung Stand: 2014/7 Seite 27 von 42...
- Seite 28 Jede Art von Verunreinigung im Whirlpoolwasser beeinträchtigt die Wasserqualität und erhöht den Verbrauch von Wasserpflegemitteln. Mit der PICHLER Whirlpool-Dosieranlage haben Sie die Gewissheit, dass das Badewasser jederzeit und bei allen Belastungen immer hygienisch sauber bleibt. Diese Anlage wurde für den Einsatz in PICHLER Whirlpools konzipiert.
-
Seite 29: Bedienung
PICHLER Kunststofftechnik GmbH 1. Bedienung Das Bedienteil Das Bedienteil der Dosierung untergliedert sich in das LCD - Display und die Programmiertasten. LCD - Display Programmier - Tasten Das LCD - Display Mit der LCD-Anzeige auf dem Display wird der Betriebszustand der Dosieranlage dargestellt. Außerdem wer- den Warn- und Fehlermeldungen angezeigt, sowie das interaktive Programm für die Parametereinstellung... -
Seite 30: Chemikalien
Hinweise zur Handhabung der Chemikalien Bitte bedenken Sie bei der Wasseraufbereitung, dass Sie es mit Chemikalien zu tun haben. Benutzen Sie für unsere Anlagen nur Originalgebinde der Firma PICHLER, andernfalls erhalten Sie von uns im Schadensfall keine Garantie!! Kaufen Sie nur so viele Chemikalien wie Sie wirklich brauchen (maximal den Bedarf eines Jahres). Nicht mehr benötigte Chemikalien sollten laufend korrekt entsorgt werden. -
Seite 31: Wasserteststreifen
Härte ACHTUNG: Für den Betrieb der PICHLER Whirlpool-Dosieranlage empfehlen wir eine Härte von 2 - 4°dH! Entspricht auf der Skala der Wasserteststreifen einem Härtewert von 20 - 40 ppm. Dieser Wert sollte je nach Ausgangshärte des Wassers innerhalb von 7 Tagen erreicht werden. -
Seite 32: Ph- Minus (Flüssig) Und Duochlorin
PICHLER Kunststofftechnik GmbH pH- Minus (flüssig) und Duochlorin Verwenden Sie die genannten Chemikalien nur für die PICHLER Whirlpool-Dosieranlage und entsprechend den Anweisungen auf den Gebinden. Achten Sie auf die Sicherheitshinweise auf den Etiketten der Behälter. Ersetzen Sie entleerte Gebinde sofort. -
Seite 33: Wartung / Kontrolle Der Anlage
PICHLER Kunststofftechnik GmbH 4. Wartung / Kontrolle der Anlage Die PICHLER Whirlpool-Dosieranlage benötigt kaum Wartung. Es ist jedoch empfehlenswert, das Gerät sau- ber, sowie frei von Staub und verschütteten Flüssigkeiten zu halten. Reinigen Sie die Anlage nur mit einem fußel freien und weichen Lappen, verwenden Sie nie Lösungsmittel, Alkohol, Schleifpapier oder ähnliches. -
Seite 34: Eichanleitung
PICHLER Kunststofftechnik GmbH 4.1 Eichanleitung (Kalibrierung) 1. Schließen Sie die beiden Kugelhähne an der Messeinheit. 2. Schrauben Sie die jeweilige Sonde mit Hilfe des mitgelieferten Werkzeugs aus der Messeinheit. Redox- Sonde pH- Sonde Kugelhahn hier: Kugelhahn ist geöffnet Achtung: Währen des Kalibrierens muss die Sonde an die Buchse angesteckt sein! -
Seite 35: Filtersiebreinigung
PICHLER Kunststofftechnik GmbH 3. Filtersiebreinigung Das Filtersieb sollte je nach Verschmutzung (optische Kontrolle) oder mit dem Kalibrierzyklus gereinigt wer- den. Entfernen Sie die Filtersiebaufnahme mit dem mitgelieferten Werkzeug und reinigen Sie das Sieb unter hei- ßem fließendem Wasser. Setzen Sie das gereinigte Sieb wieder ein und schrauben Sie die Filtersiebaufnahme fest. VORSICHT beim Einschrauben des Filtersiebs! Das Sieb muss am Ende in den Absatz hineinschlüpfen. -
Seite 36: Kalibrierung
PICHLER Kunststofftechnik GmbH 4. Kalibrierung Während des Kalibrierens müssen die Buchsen an der Steuerbox angesteckt sein. Bilder zeigen: rot auf rot, gelb auf gelb Stellen Sie die pH- Messelektrode (rot) in die mitgelieferte pH 7.0 Pufferlösung, die Redox-Messelektrode (gelb) in die Redox 420 mV Pufferlösung. - Seite 37 PICHLER Kunststofftechnik GmbH Dosieranlage WPS-A3 (Kabel Verbindungen) Flachbandkabel Flachbandkabel breit Seite 37 von 42...
-
Seite 38: Dosierfaktoren
PICHLER Kunststofftechnik GmbH Verbindungskabel Display Leistungs- Verbindungskabel UPS A3 platine - Flachbandkabel breit A3 (Poolsteuerung) - Flachbandkabel 6. Dosierfaktoren Wippenventile (150ml/min) Sania 750/950 Sania 1550 Whirlpool Faktor pH Faktor Chlor Der Dosierfaktor Chlor ergibt sich aus der Wassermenge. Der Dosierfaktor pH ergibt sich aus der Wassermenge und der Ausgangshärte des Füllwassers. - Seite 39 PICHLER Kunststofftechnik GmbH Kontrolle der Kalibrierung pH-Sonde Datum der Kalibrierung Anzeige Display Abweichung Unterschrift Redox-Sonde Datum der Kalibrierung Anzeige Display Abweichung Unterschrift Seite 39 von 42...
- Seite 40 PICHLER Kunststofftechnik GmbH Kontrolle der Kalibrierung pH-Sonde Datum der Kalibrierung Anzeige Display Abweichung Unterschrift Redox-Sonde Datum der Kalibrierung Anzeige Display Abweichung Unterschrift Seite 40 von 42...
- Seite 41 PICHLER Kunststofftechnik GmbH Kontrolle der Kalibrierung pH-Sonde Datum der Kalibrierung Anzeige Display Abweichung Unterschrift Redox-Sonde Datum der Kalibrierung Anzeige Display Abweichung Unterschrift Seite 41 von 42...
- Seite 42 PICHLER Kunststofftechnik GmbH Seite 42 von 42...
- Seite 43 PICHLER Kunststofftechnik GmbH Seite 43 von 42...
