Q-Sonic PX-5437 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf des digitalen Satelliten-Finders, der Ihnen bei der
optimalen Justierung von Satelliten-Antennen hilft.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie den Satelliten-Finder optimal
einsetzen können.
Lieferumfang
• Satelliten-Finder
• Bedienungsanleitung

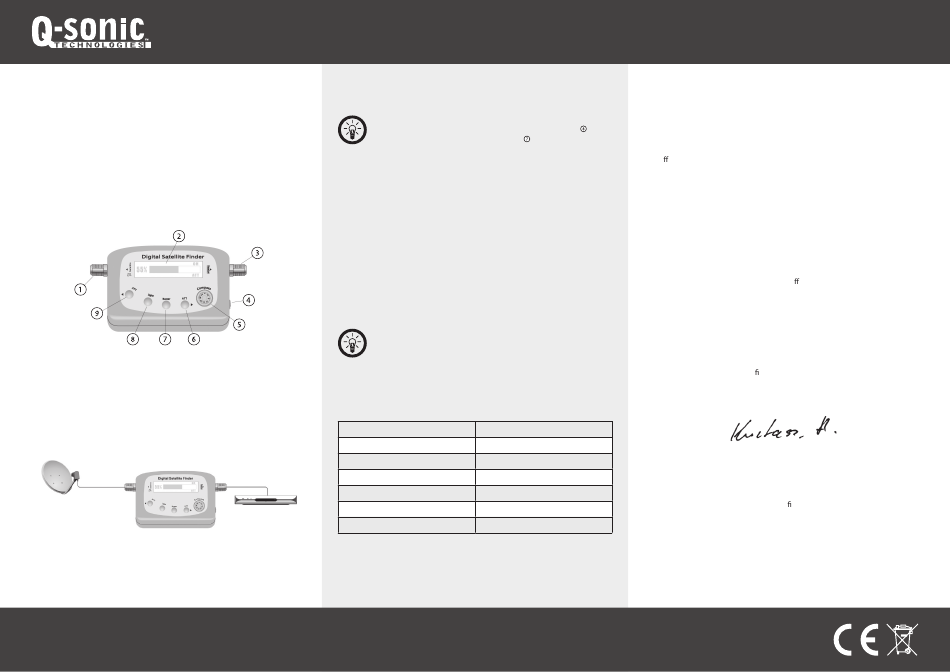

Produktdetails
1. LNB-Anschluss
2. Display
3. Receiver-Anschluss
4. Justierrad
5. Kompass
6. ATT- (Abschwächung vermindern)
7. Tonsignal (Buzzer)
8. Hintergrundlicht (Light)
9. ATT+ (Abschwächung erhöhen)
Anschluss
1. Verbinden Sie das Koaxial-Kabel der Satellitenschüssel mit dem mit
Satellite beschrifteten LNB-Anschluss des Satelliten-Finders.
2. Verbinden Sie den Receiver über ein passendes Koaxial-Kabel mit dem
mit Receiver beschrifteten Anschluss des Satelliten-Finders.
Digitaler Satelliten-Finder
mit Kompass, LCD-Display & Tonsignal
Verwendung
HINWEIS:
Sie können die Hintergrundbeleuchtung über die Taste Light
ein- und ausschalten. Über die Taste Buzzer
Tonsignal einstellen.
1. Schalten Sie den Satelliten-Receiver ein. Der digitale Satelliten-Finder
schaltet sich automatisch ebenfalls ein.
2. Stellen Sie Ihre Satellitenschüssel auf den Richtwinkel und die Höhe ein,
die in der Dokumentation der Satellitenschüssel angegeben ist.
3. Drehen Sie am Justierrad, bis die Signalstärke im Display 0 % beträgt.
4. Verändern Sie langsam Richtwinkel und Höhe der Satellitenschüssel und
beobachten Sie dabei die Signalstärke im Display. Je höher der Wert,
desto besser ist der Empfang.
5. Falls der Endausschlag des Displays vor der optimalen Position erreicht
ist, müssen Sie das Signal abschwächen. Nutzen Sie hierzu die ATT-
Tasten, um die Abschwächung zu erhöhen oder zu verringern.
6. Justieren Sie die Satellitenschüssel, bis Sie die bestmögliche Signalstärke
und das höchste Tonsignal empfangen.
7. Entfernen Sie die Verkabelung des Satelliten-Finders und verbinden Sie
das Kabel der Satellitenschüssel wieder mit dem Satelliten-Receiver.
HINWEIS:
Falls Sie einen LNB mit einem Anstieg von über 60 dB nutzen,
verwenden Sie einen 5-dB-Dämpfer zwischen dem LNB und dem
Satelliten-Finder.
Falls kein Satelliten-Receiver zur Hand ist, wenn Sie die
Satellitenschüssel ausrichten, können Sie ein Netzteil mit 13-18 V über
einen F-Connector an den Receiver-Anschluss anschließen.
Technische Daten
Eingangs-Frequenz 950 – 2150 MHz
Eingangs-Stufe min. -40 dBm
Eingangs-Stufe max. -10 dBm
Eingangs-Impedanz 75 Ω, F-Connector
Ausgangs-Impedanz 75 Ω, F-Connector
Stromversorgung 13-18 V DC
Betriebsbereich 52 – 60 dB
Bedienungsanleitung
Sicherheitshinweise
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise
dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung
daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
können Sie das • Ein Umbauen oder Verändern des Produktes beeinträchtigt die
Produktsicherheit. Achtung Verletzungsgefahr!
• Ö nen Sie das Produkt niemals eigenmächtig. Führen Sie Reparaturen
nie selbst aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder
Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten.
• Technische Änderungen und Irrtümer vorbehalten!
• Nutzen Sie den Satelliten-Finder nicht direkt vor einer Satelliten-
Schüssel, um eine kontinuierliche Maximalanzeige zu vermeiden.
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte
Entsorgung wenden Sie sich bitte an die ö entlichen Sammelstellen in Ihrer
Gemeinde.
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf.
vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie
bitte den Informationen der jeweiligen Gemeinde.
Konformitätserklärung
Hiermit erklärt PEARL.GmbH, dass sich das Produkt PX-5437 in
Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU und der
EMV-Richtlinie 2004/108/EG be ndet.
PEARL.GmbH, PEARL-Str. 1-3, 79426 Buggingen, Deutschland
Dipl. Ing. (FH) El. Nachrichtentechnik Andreas Kurtasz
Leiter Qualitätswesen
17.01.2012
Die ausführliche Konformitätserklärung nden Sie unter www.pearl.de.
Klicken Sie auf der linken Seite auf den Link Support (FAQ, Treiber & Co.).
Geben Sie anschließend im Suchfeld die Artikelnummer PX-5437 ein.
