swim-tec Poolcontrol 230 Montage- Und Bedienungsanleitung

M
ONTAGE UND
Poolcontrol 230
1. Allgemein
Die POOLCONTROL 230 wurde zum Ein-
und Ausschalten von Schwimmbadfilterpumpen
entwickelt.
Während der Filterlaufzeiten wird die eingestell-
te Temperatur im Beckenwasser von einer
Schwimmbadheizung gehalten. Weitere An-

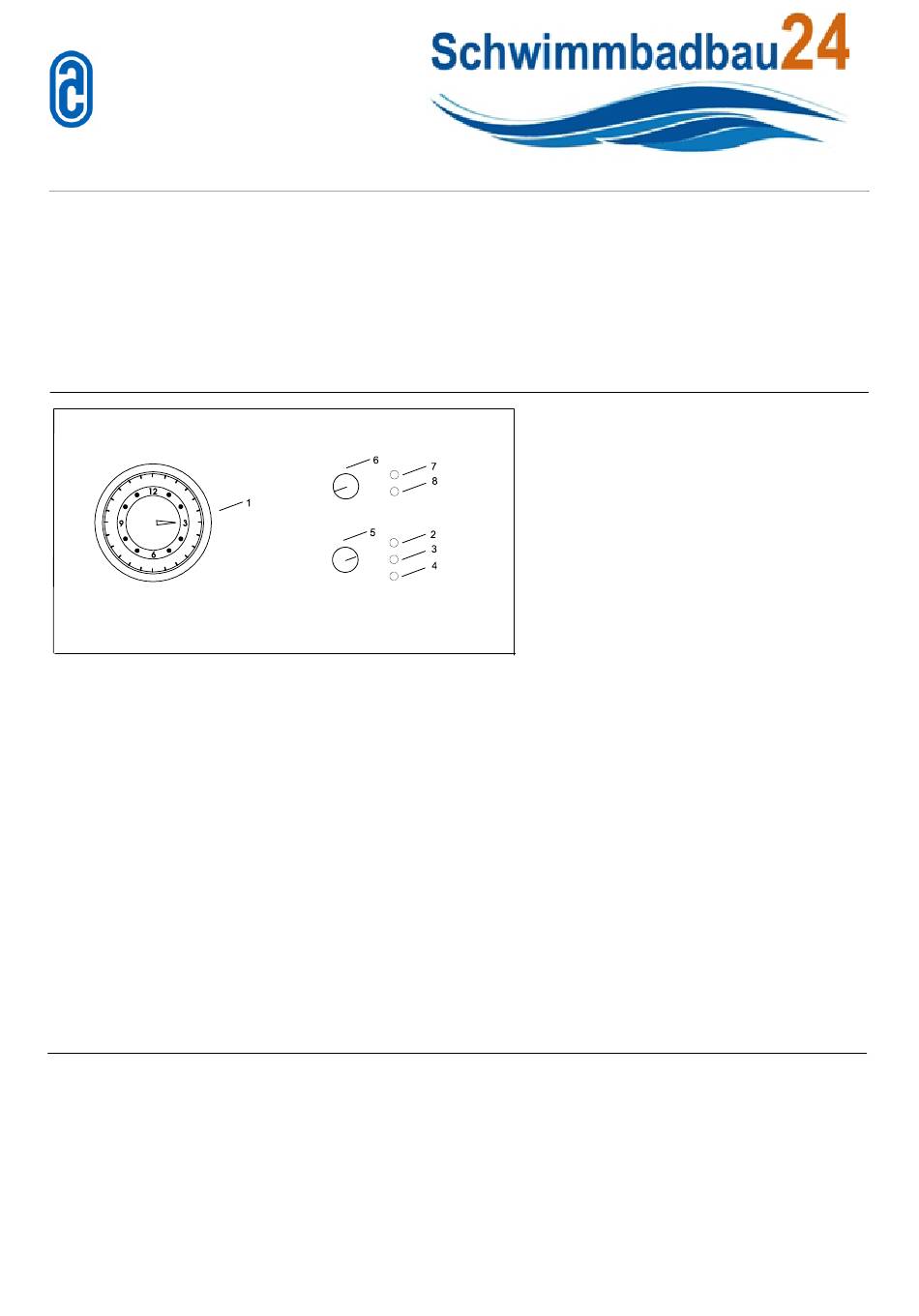

2. Bedienung
1. Schaltuhr
2. Anzeige „Aus"
3. Anzeige „Ein"
4. Anzeige „Automatik"
5. Wählschalter „Aus/ Ein/Automatik"
6. Wählschalter Temperatur
7. Anzeige „Filter Ein"
8. Anzeige „Heizung Ein"
Stellen Sie die Uhrzeit an der Schaltuhr (1)
durch Drehen im Uhrzeigersinn ein.
Die Schaltuhr läuft nur, wenn die Span-
nungsversorgung gewährleistet ist. Nach
einem Spannungsausfall muss die Schaltuhr neu
gestellt werden. Die Umstellung Sommer- /
3. Elektrischer Anschluss
Der Einbau und die Montage elektrischer
Geräte darf nur durch eine Elektrofachkraft
erfolgen. (Der Begriff Elektrofachkraft ist in
VDE 0105 definiert.)
Achtung: In der Stellung „Aus" sind nicht
alle Klemmen spannungsfrei ! Damit die
Anlage gegen unbeabsichtigtes Einschalten
geschützt wird, muss die Zuleitung der
B
EDIENUNGSANLEITU NG
CE O
KTOBER
schlussmöglichkeiten für Dosiertechnik, Rück-
spülsteuerung und Rinnentanksteuerung stehen
zur Verfügung.
Für andere Einsatzgebiete oder Zweckentfrem-
dung übernimmt der Hersteller keinerlei Garan-
tie/Haftung.
Winterzeit erfolgt manuell.
Mit dem Drehschalter (5) kann die Filter-
pumpe nachfolgend geschaltet werden.
Der jeweilige Betriebszustand wird zu-
sätzlich durch Leuchtdioden (2-4) ange-
zeigt:
„Aus" Die Filterpumpe ist aus.
„Ein" Die Filterpumpe ist immer
ein.
„Automatik" Die Filterlaufzeit
tet sich nach der Schaltuhr
Der Drehkopf (6) dient zur Einstellung der ge-
wünschten Beckenwassertemperatur. Der Ein-
stellbereich ist von 0° - 40° Grad frei wählbar.
Achtung: Bei Temperaturen > 28° können
Bauteile am
Schwimmbadtechnik schaden nehmen.
Achtung: Selbst wenn sich der Wählschalter
(5) in der Stellung „Aus" befindet, kann die
Filteranlage sowie die Dosiertechnik durch
eine angeschlossene Rinnentanksteuerung
zwangsweise eingeschaltet werden.
Hinweis: Die Temperaturskala ist lediglich
eine Orientierungshilfe. Geringe Abwei-
chungen (+/- 2 ° C) sind durchaus möglich.
Poolcontrol spannungsfrei gemacht werden.
Achtung: Bei Arbeiten an der Anlage muss die
Zuleitung spannungsfrei gemacht werden.
Das Steuergerät ist in einem trockenen, gut be-
lüfteten Raum anzubringen. Umgebungstempe-
raturen min. 5° C / max. 40° C.
2003
Schwimmbad bzw.
rich-
der
