Inhaltszusammenfassung für Xylem wtw BE/ST 170 EX

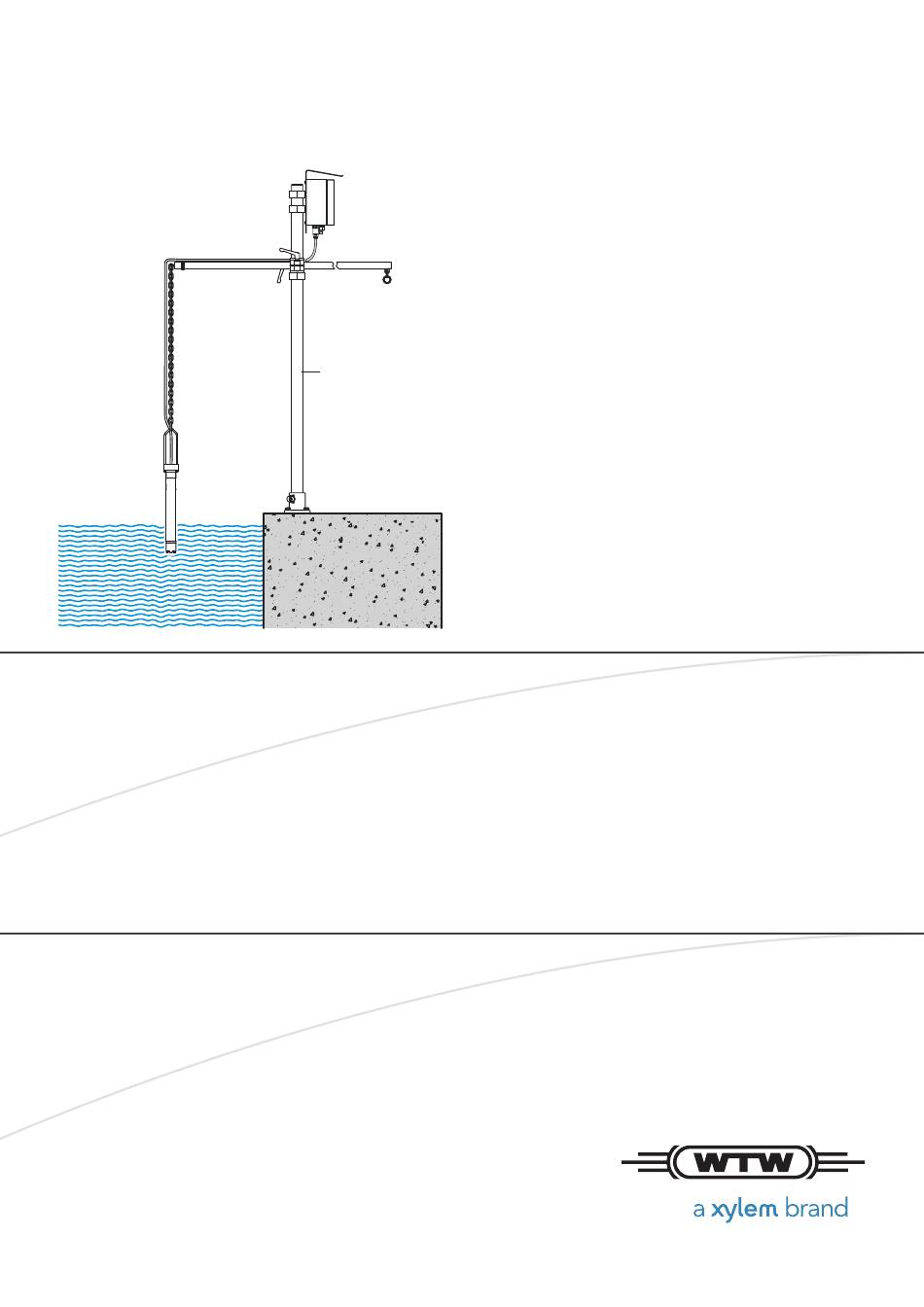

- Seite 1 MONTAGEANLEITUNG ba77102d01 02/2015 BE/ST 170 EX BE/ST 170 EX STANDSÄULE...
- Seite 2 BE/ST 170 EX Beachten Sie beim Betrieb in explosionsgefährdeten Bereichen die Sicher- DE Deutsch heitsanforderungen gemäß Dokument ba75808y. For operation in a potentially explosive atmosphere, heed the safety require- EN English ments according to document ba75808y. При работа във взривоопасна среда спазвайте изискванията за BG български...
-
Seite 3: Montage
BE/ST 170 EX Einordnung für den Explosionsschutz Einordnung für den Explosionsschutz Dieses Zubehör-Produkt ist vom ATEX-Beauftragten der Firma WTW entsprechend der DIN EN 1127-1, DIN EN 13463-1 und DIN EN 15198 einer Risikobewertung unterzogen und folgendermaßen bewertet worden: Gerätegruppe Kategorie 2G (Einsatz in Zone 1 oder 2) Gasgruppe Temperaturklasse... - Seite 4 Montage BE/ST 170 EX Kreuzklemmstück (9) gemäß Zeichnung vormon- tieren (bereits werkseitig- durchgeführt). Hinweis: Zur Montage wei- terer Schwinghalterungen EH/F 170-x EX können zusätzliche Kreuzklemm- stücke (einzeln erhältlich als MS/KK 170 EX) mon- tiert werden. ba77102d01 02/2015...
- Seite 5 BE/ST 170 EX Montage Die vormontierte Hal- teschelle (5) über das Rohr (14) schieben und dort fest- ziehen, wo das Kreuz- klemmstück aufliegen soll. Das Kreuzklemmstück (9) bis zur Halteschelle über das Rohr (14) schieben und mit dem Hebel (13) festklemmen.
-
Seite 6: Technische Daten
Technische Daten BE/ST 170 EX Das obere Ende des Rohrs mit dem Lamellenstopfen (15) verschließen. Zum Verstellen der Hebel- lösen, verschieben richtung Griffstück anhe- + feststellen ben, verdrehen und wieder einrasten lassen. Schutzdach mit Hilfe der beiden restlichen Schellen (5) am Rohr befestigen. (Schutzdach nicht im Liefe- rumfang enthalten) Technische Daten... - Seite 7 BE/ST 170 EX Technische Daten Schellenkörper Polypropylen Unterlegscheibe 5,3 Edelstahl 1.4301 (V2A) Zylinderschraube mit In- Edelstahl 1.4301 (V2A) nensechskant M5 x 60 Mutter M5 Edelstahl 1.4301 (V2A) Körper Kreuzklemmstück Aluminiumguss Klemmhebel M10 x 40 Zinkdruckguss, kunststoffbe- schichtet, mit Edelstahl- schraube 1.4305 (V2A) Hülse Aluminium Mutter M10...
- Seite 8 In mehr als 150 Ländern verfügen wir über feste, langjährige Beziehungen zu Kunden, bei denen wir für unsere leistungsstarke Mischung aus führenden Produktmarken und Anwendungskompetenz, unterstützt durch eine Tradition der Innovation, bekannt sind. Weitere Informationen darüber, wie Xylem Ihnen helfen kann, finden Sie auf xyleminc.com Wissenschaftlich-Technische Werkstätten GmbH...
