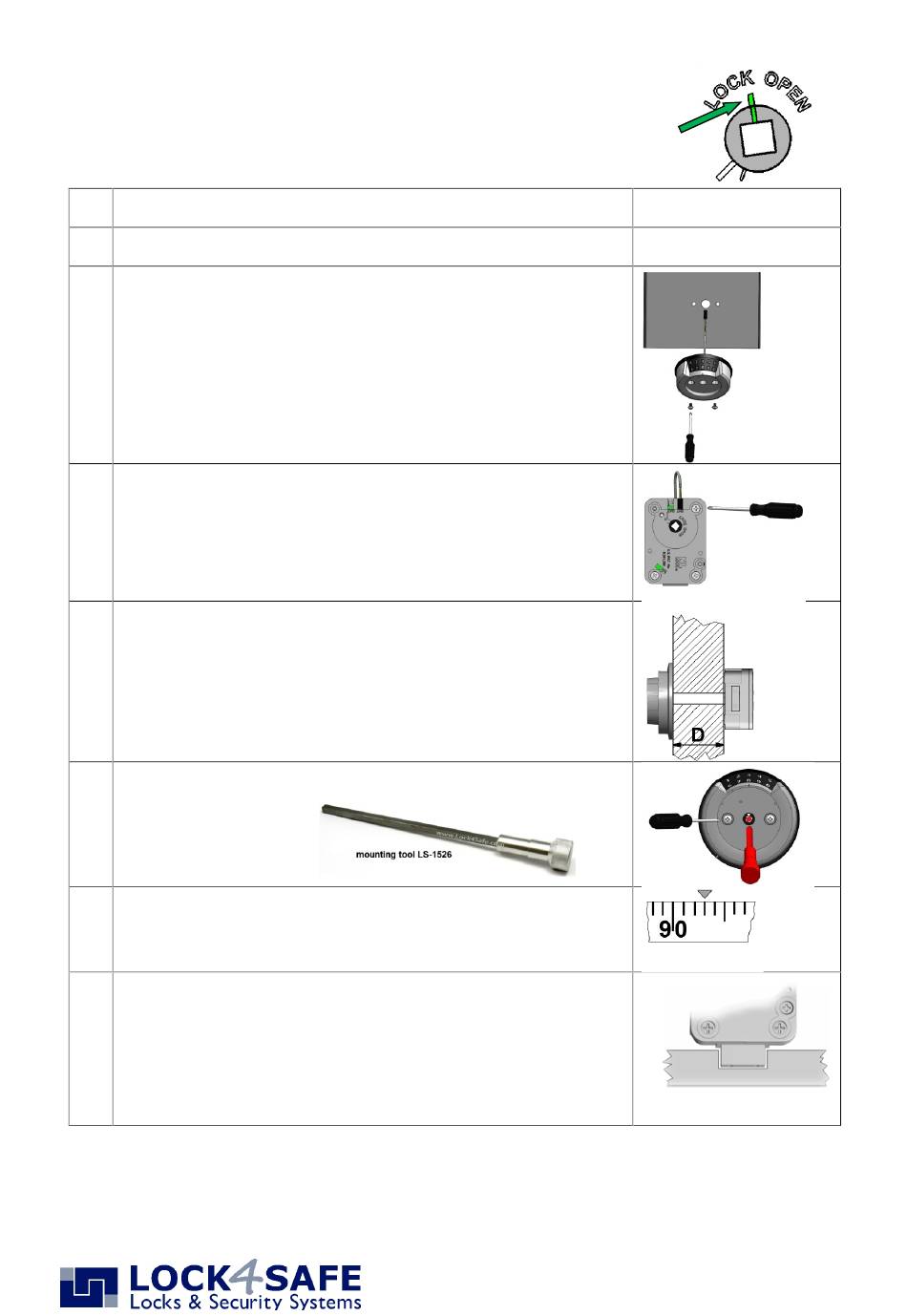

Geliefert wird das Schloss mit eingefahrenem Riegel und muss
auch so montiert werden. Bei der Installation darauf achten,
dass der Mitnehmer (Teil mit vierkant Loch) mit der Markierung,
wie rechts gezeigt, auf „Lock Open" bleibt.
1
Montage und Kabel-/Spindelbohrungen vorbereiten.
2
Den kleinen Zahlenknopf aus der Eingabeeinheit herausnehmen.
Den darunter befindlichen Ring herausnehmen (nicht wegwerfen!).
3
Das Kabel der Eingabeeinheit durch die Bohrung in der Türe des
Behältnisses führen und in dem Schlitz auf der Rückseite der
Eingabeeinheit festdrücken. Jetzt die Eingabeeinheit mit zwei
Schrauben M4 befestigen. Schrauben noch nicht fest anziehen.
4
Das Schloss wird mit den 3 mitgelieferten Schrauben M6 und mit
Sicherungsmittel wie üblich angeschraubt (Anzugsdrehmoment ca
3,5Nm).
Den Stecker des Kabels in das Schloss in Position ENT stecken.
Danach die Nase des Steckers leicht in die Öffnung drücken damit
er sich nicht lösen kann.
5
Die Spindel ablängen und sorgfältig beidseitig entgraten.
Länge: D (=Türdicke) + 41 mm
Anschließend die Spindel in den Vierkant des Zahlenknopfes
drücken.
6
Die Eingabeeinheit ausrichten (mit Montagewerkzeug LS-1526) und
festschrauben
(Handfest).
7
Zum ersten Test wird der Ring (aus 2) wieder in die Eingabeeinheit
zurückgelegt. Bei eingefahrenem Riegel den Zahlenknopf auf ca. 93
stellen und in das Schloss schieben.
8
Den Zahlenknopf LINKS drehen und den Riegel ausfahren. Der
Riegel muss lastfrei in die Endposition laufen, und darf vom
Riegelwerk nicht behindert werden.
DU40•20 Technical Manual GE 140828
© 2014 www.Lock4Safe.com
Seite 2 von 4
