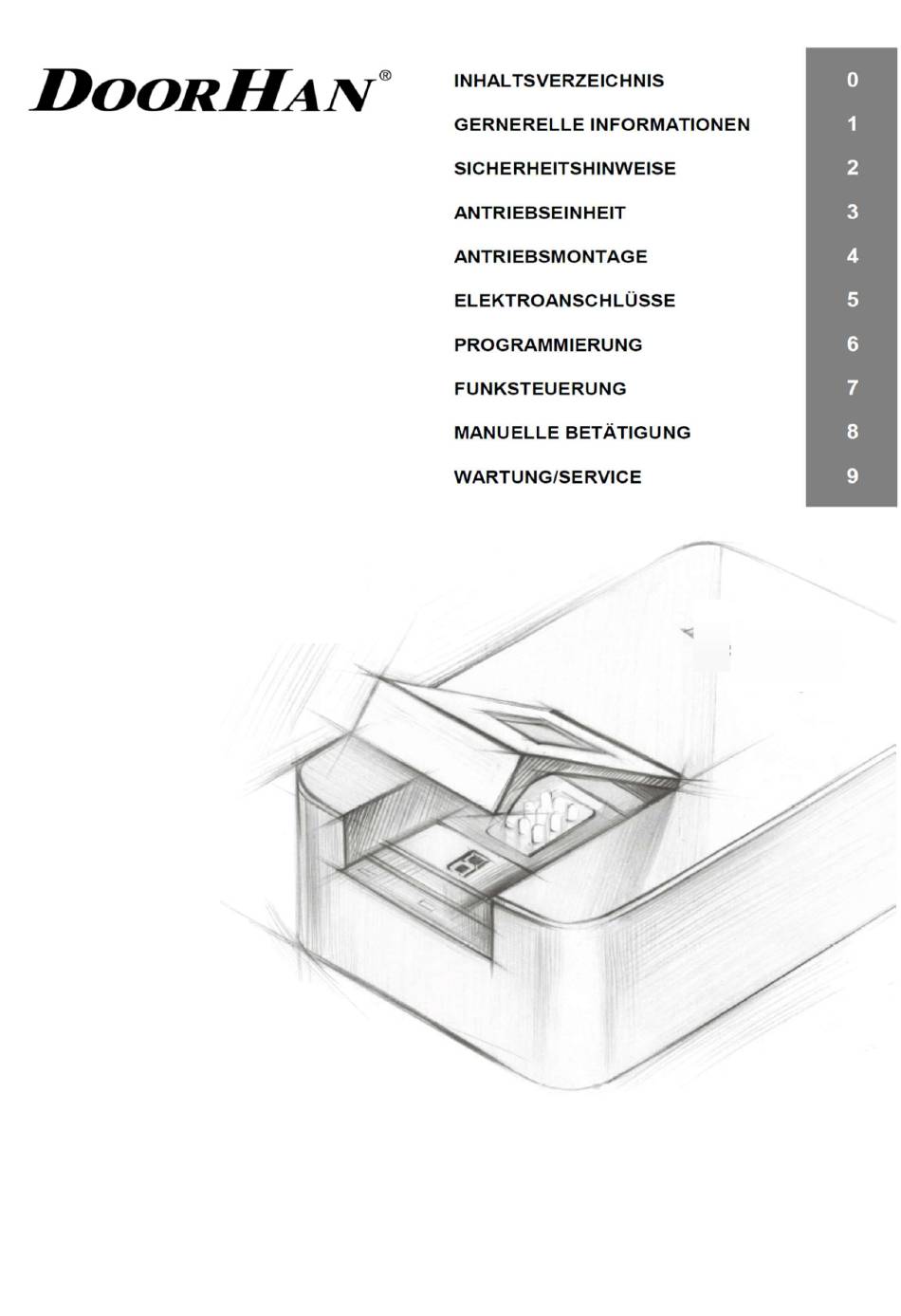

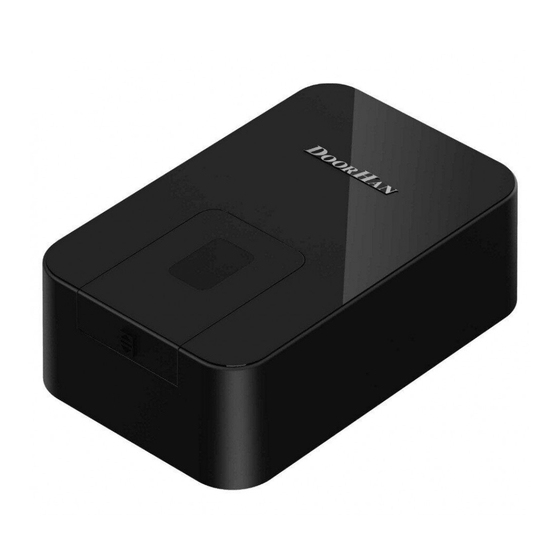

- Seite 1 SECTIONAL 800-PRO 1000-PRO Montageanleitung DoorHan 2018 Aktuale Version: Software - V 1.5...
- Seite 2 INHALT Punkt Inhalt Seite Inhaltsverzeichnis Einsatzbereich Technische Daten Lieferumfang Sicherheitsvorschriften Antriebseinheit Antriebsmaße Antriebsmontage benötigte Werkzeuge Anforderung Montage Vormontage Torantrieb Montage Torantrieb Laufweg/Schienen Elektroanschlüsse Steuerung-Diagramm Programmierung/Übersicht mechanischer Anschlag 6.1 - 6.3 Basisprogrammierung 6.4 - 6.9 Optionale Basisprogramme 7.1 - 7.9 Optionale Zusatzprogramme Funk/Handsender Notentriegelung Inbetriebnahme/Wartung...
-
Seite 3: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN 1.1 Spezifikation 1.2 Lieferumfang Das Antriebspaketes ist auf Beschädigungen und Vollständigkeit zu prüfen. Nachstehend die vollständigen und benötigten und Bestandteile: 3. Antriebsschiene 4. Kurvenarm 1. Antriebskopf 2. Montageanleitung 5. U-Konsole - (separat) Antriebskopf 9. Wellenadapter 10. Montagezubehör 7. Sturzkonsole 8. -
Seite 4: Sicherheitsinstruktionen
- Kontakte von externen Schaltern sowie Zuleitungen und Anschlüsse müssen mindestens 3 mm von einander getrennt sein. - Es ist das Zubehör von DoorHan zu verwenden, externes Zubehör kann das automatische System außer Betrieb setzen. Für Fremdteile haftet DoorHan nicht. - Seite 5 SICHERHEITSHINWEISE Wichtig! Zur Sicherheit und korrekten Antriebslauf ist es erforderlich einen mechanischen Endanschlag am Ende der horizontalen Schiene zu schaffen. Achtung! Gefahr vor Verletzung Nutzen Sie nur einwandfreie und zugelassene Zuleitungen für 230V AC. Die Adern müssen ausreichend und vorschriftsmäßig isoliert und mittels Aderhülen/Kabelschuhen versehen sein. Benötigte Kabel zur Installation von Sicherheitseinrichtungen: - Kabel 2 x0,5 mm²...
-
Seite 6: Anforderungen Der Tormontage
ANTRIEB 4. ANTRIEBSMONTAGE 4.1. Werkzeug 1. Set-Schraubenschlüssel 4. Set-Betonbohrer 8. Bohrmaschine 2. Set-Schraubendreher 5. Zangen 9. Maßstab/-band 3. Set-Metallbohrer 6. Metallsäge 4.2. Anforderungen der Tormontage - Vor der Antriebsmontage ist zu prüfen, ob das Tor richtig und ausreichend ausbalanciert und leichtgängig ohne Störungen ist. -
Seite 7: Montage Antrieb
ANTRIEBSMONTAGE 4.4. Montage Antrieb: Die Einbauhöhe des Antriebes ist nach dem höchsten Punkt des Torblattlaufes zu richten. 1. Am Sturz den Mittelpunkt des Tores markieren 2. max. Torblatthöhe beim Öffnen am Sturz markieren 3. Sturzkonsole ≥ + 10 mm über dieser Höhe, Mitte Tor montieren Abb. 4.4. 4. -
Seite 8: Schienenausführungen Und Laufweg
ANTRIEBSMONTAGE 4.5. Schienenausführungen und Laufweg 5. ELEKTROANSCHLÜSSE 5.1. Steuerung - Anschlussdiagramm ACHTUNG! Die Anschlußkabel müssen vor scharkantigen Teilen geschützt sein. Alle Anschlüsse sind nur "stromlos" durchzuführen. "Netzstecker ist vorher von der Stromversorgng zu trennen" externe Antenne (optional) externe Befehlsgeber Photozellen Steuerplatine Schlupftür- Schalter... -
Seite 9: Antriebsprogrammierung
ANTRIEBSPROGRAMMIERUNG 6. Antriebsprogrammierung Anschlussdiagramm Programmiertasten - Funktion 1 - " " Lerntaste Funk und Verlassen der Programmierebene 2 - Display 3 - " ", " " Steuertasten 4 - " " Programmtaste Vorbereitung Antriebsschlitten einrasten, sodass das Tor fest mit dem Antrieb verbunden ist. Antrieb mit Strom versorgen, Display wird leuchten und ein Signalton ertönt. -
Seite 10: Mechanischer Anschlag - Option
MECHANISCHER ANSCHLAG - OPTION 6.a Optionaler Betrieb: Referenzpunkt oder mechanischer Endanschag Dieser Antrieb kann, wahlweise über Referenzpunkt oder über den mechanischen Endanschlag gesteuert Schritt 1 Betriebsart, Referenzpunkt (Mikroschalter = Werkseinstellung) oder mechanischem Endanschlag wählen. Bei Verwendung des mechanischen Endanschlages ist als erster Programmierschritt unter Programmebene 2, Menüpunkt 7 , die Ziffer "2"... -
Seite 11: Basisprogrammierung
PROGRAMMIERUNG Basisprogrammierung 6.1 Programmierung Torposition "AUF" (Menüpunkt 1) Dauerdruck "+" für Tor-AUFf / "-" für Tor-ZU drücken , bis "P" ca. 5 Sek "P" drücken Display gewünschte Position erreicht ist. Mit "P"-Taste abspeichern. drücken "1" blinkt leuchtet "1" Programm kann nur gespeichert werden, wenn Reihenfolge 1. Tor-AUF-Position, 2. Tor-ZU-Position und 3. Kraftkuve, programmiert wird. 6.2 Programmierung Torposition "ZU"... -
Seite 12: Aktivierung Lichtschranke Und Schlupftürabsicherung (Menüpunkt 5)
PROGRAMMIERUNG 6.4 Programmierung der Lüftungsfunktion (Menüpunkt 4) = Ein = Aus gewünschte Taste am Handsender 2 x drücken (nicht mit "Taste-P" mit "Taste-P" Tortaste). Display wechselt automatisch abspeichern Menü öffnen ACHTUNG: Handsender muss für Torbetätigung extra am angemeldet werden (s. Punkt 8.2) 6.5 Aktivierung Lichtschranke und Schlupftürabsicherung (Menüpunkt 5) = Aus = Ein... -
Seite 13: Optionale Zusatzprogrammierungen
PROGRAMMIERUNG Optionale Zusatzprogrammierungen Taste - P" ca. 15 Sekunden Um die 2. Programmebene zu erreichen ist die " zu drücken bis im Display "1." leuchtet und ein weiterer Signalton ertönt. 7.1 Programmierung Handsender zu Handsender (Menüpunkt 1.) = Aus = Ein (Werks- mit Taste einstellung) - Seite 14 PROGRAMMIERUNG 7.6 manuelle Kraftjustierung (Menüpunkt 6.) mit "Taste-P" Minimum ...Maximum mit "Taste-P" (Werks- Menü öffnen einstellung) abspeichern mit Taste " " mit Taste " " 7.7 Betriebsart: Referenzpunkt / mechanischer Endanschlag (Offen-Position) (Menüpunkt 7.) = Referenzpunkt/ = mechanischer Anschlag Mikroschalter (Offen-Position) mit "Taste-P"...
- Seite 15 Funksteuerung 8. Funksteuerung - Programmierung der Handsender 8.1 Speicher löschen - alle eingelernten Handsender löschen "R" Taste ca. 20 Sekunden gedrückt halten bis 2. Signalton erlischt und Display in den Betriebsmodus wechselt. Damit ist Speicher geleert und kein Handsender funktioniert mehr. 8.2 Handsender anlernen / programmieren "R"...
-
Seite 16: Manuelle Betätigung
Notbetätigung 9. MANUELLE BETÄTIGUNG Der Schlitten der Antriebsschiene kann bei Bedarf entriegelt werden und das Tor ohne Mithilfe bzw. Einwirken des Antriebes betätigt werden. Bitte dabei auf den Gewichtsausgleich des Tores achten, da unausgeglichene Tore zufallen und Verletzungen hervorrufen können. Daher darf sich im Betätigungsfall keine Person, Tier oder Gegenstand im Bewegungsraum des Tores aufhalten. -
Seite 17: Wartung
Inbetriebnahme / Wartung 10. INBETRIEBNAHME / WARTUNG 10.1 Inbetriebnahme - Funksteuerung: Öffnen, Stopp, Schließen erfolgen mittels Drückens der zugeteilten Befehlstaste am Handsender. Das Tor läuft immer bis zur Endlage Tor-Auf / Tor-Zu. - Sicherheitsabschaltung: Das Tor muss im Notfall stoppen und reversieren. Die Krafteinstellung ist vor Inbetriebnahme und Übergabe zu überprüfen und ggf. -
Seite 18: Antriebsschiene 1-Teilig Oder 3-Teilig
ANHANG ANHANG 1 Antriebsschiene 1-teilig oder 3-teilig 3-teilige Antriebsschiene auspacken und auf Beschädigungen prüfen.Nur unbeschädigte Schienen dürfen verwendet werden. Antriebsschiene gem. Fig. 2 auslegen: 1 = Sturzteil, 2 = Antriebsteil, 3 = Mittelteil C-Muffe über Mittelteil (3) schieben und durch aufbiegen der Sicherungsnasen sichern. -
Seite 19: Kürzen Der Antriebsschiene
ANHANG Zahnriemen mittels Spannschraube am Kopfteil der Antriebsschiene spannen. Dabei die Spannung des Riemens prüfen. Zu starke Spannung des Zahnriemens erschweren die Antriebsfunktion und führen bis hin zur Antriebsblockade. ANHANG 2 Kürzen der Antriebsschiene Spannschraube und Kopfteil entfernen. Schlitten entkuppeln, Schrauben am Riemenschloss entfernen und öffnen. Antriebsschiene um reduzierendes Maß... - Seite 20 Übergabe und Einweisung in die Antriebs- und Torbedienung Übergabedatum: ........Betreiber/Nutzer eingewiesen und informiert in: Notentriegelung: Sicherheitseinrichtung: sichere Bedienung: Gefahrenstellen Tor: Handsender übergeben: Bedienungsanleitung übergeben: ..................Unterschrift: Monteur Betreiber/Nutzer...
