Sehr geehrte Kundin,
sehr geehrter Kunde,
vielen Dank für den Kauf dieses Kfz-USB-
Ladegeräts. Das Ladegerät ist einsetzbar in
allen Fahrzeugen mit 12 oder 24 Volt
Bordspannung. Laden Sie an den beiden
USB-Ports zwei Mobilgeräte gleichzeitig
auf. Mit Hilfe der Display-Anzeige behalten
Sie die Spannung der Autobatterie, die In-
nenraum-Temperatur Ihres Fahrzeugs und
den aktuellen Ladestrom der angeschlosse-
nen Mobilgeräte stets im Blick.
Bitte lesen Sie diese Bedienungsanleitung
und befolgen Sie die aufgeführten Hinweise
und Tipps, damit Sie Ihr neues Kfz-USB-La-
degerät optimal einsetzen können.
Lieferumfang
Kfz-USB-Ladegerät für Fahrzeuge mit
12 -24 Volt
Bedienungsanleitung
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

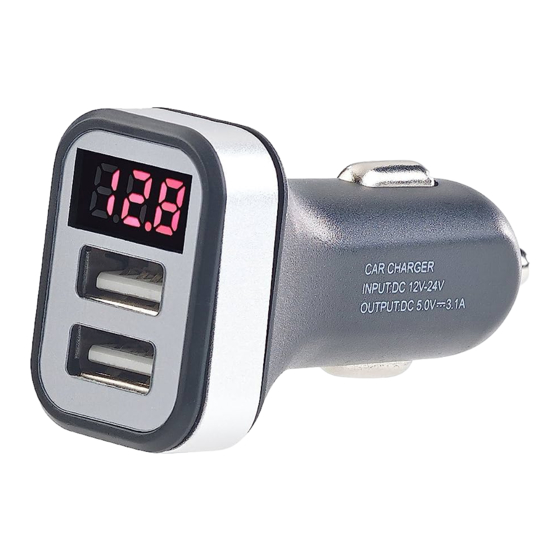

Kfz-USB-Ladegerät
mit 2x USB, LCD-Display & Spannungswarner, 12 / 24 V
Technische Daten
Eingangsspannung
Ausgangsspannung
Ausgangsstrom
Temperatur-
Messbereich
Bordspannungs-
Messbereich
USB-Ladestrom-
Messbereich
Anschlüsse
Maße (ØxT)
Gewicht
HINWEIS:
Der kleine Kunststoff-Zapfen un-
terhalb des Displays enthält den
Temperatursensor. Achten Sie da-
rauf, diesen nicht zu knicken oder
abzubrechen!
Bedienungsanleitung – Seite 1
Verwendung
Stecken Sie das Kfz-USB-Ladegerät in die
12-24 V DC
Kfz-Steckdose oder den Zigarettenanzün-
5 V DC
der-Anschluss Ihres Fahrzeugs. Batterie-
2,1 A + 1 A
spannung und Innenraum-Temperatur wer-
-20° bis 80°C
den abwechselnd auf dem Display ange-
zeigt.
0-30 V DC
Wenn die gemessene Batteriespannung ge-
0 – 3,1 A
ringer als 11,6 V DC ist, blinkt das Display
und warnt Sie damit vor zu niedriger Span-
USB (1 A)
nung. Überprüfen Sie Ihre Fahrzeugbatte-
USB (2.1 A)
rie.
35 x 70 mm
26 g
Schließen Sie bis zu zwei Mobilgeräte mit je
einem USB-Kabel (nicht im Lieferumfang
enthalten) an den entsprechenden USB-An-
schluss des Ladegeräts an (1 A oder 2,1 A)
und laden Sie diese auf. Der Ausgangs-
strom des Ladegeräts wird während des La-
devorgangs dauerhaft im Display angezeigt.
© REV3 – 10.06.2016 – BS//VW
PX-1877-675
