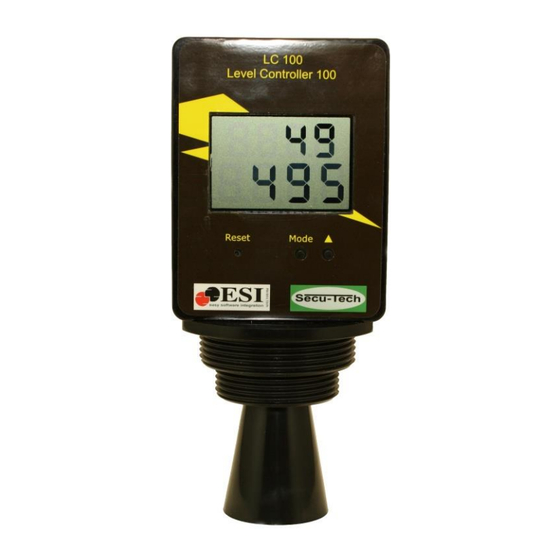

ESI LC 100 Betriebsanleitung
Berührungsfreie tankinhaltsmessung
mit tankfreiraumkontrolle auf ultraschallbasis
Inhaltszusammenfassung für ESI LC 100
- Seite 1 Betriebsanleitung Für die Gerätetypen: LC 100, LC 101, LC 102, LC 103 Berührungsfreie Tankinhaltsmessung mit Tankfreiraumkontrolle auf Ultraschallbasis 04/2013 LC D M 03_C SW 50.04...
-
Seite 2: Inhaltsverzeichnis
Die Genauigkeit der Inhaltsangabe beruht auf der Einstellung und den jeweiligen Gegebenheiten am Tank. Das LC hat eine Genauigkeit von +\- 1cm auf die gesamte Messstrecke von 0,19 m bis 2,70m. Das LC 100 ist in 4 verschiedenen Varianten erhältlich. LC 100 Am Tank montiert und ablesen Batterieversorgung 6V 4 St. -
Seite 3: Hinweise Zum Einbau, Anwendungshinweise
Security & Electronic Technologies Hinweise zum Einbau, Anwendungshinweise: Informieren Sie sich vor Kauf über mögliche Probleme beim Einbau. Nehmen Sie unsere Beratung am Telefon oder per Mail in Anspruch. Das Gerät darf nur innerhalb der in den Spezifikationen angegebenen Betriebsumgebungen verwendet werden. Das Gerät darf nicht in explosionsgefährdeter Umgebung nach 94/9/EG verwendet werden. -
Seite 4: Anzeigefunktionen & Bedienung Elemente
Taste Mode: Auswahl der Anzeige + Starttaste Grundfunktionen – Normalanzeige Inbetriebnahme LC 100 / LC 103 (Batteriebetrieb) Öffnen Sie die Gehäuse Abdeckung durch lösen der 4 Befestigungsschrauben. Setzen Sie die 4 Stück 1,5 V Batterien in die Batteriehalterung ein. Das Gerät zeigt die installierte Software Version an. Anschließend wird eine Messung ausgelöst. -
Seite 5: 1, Eingeben Der Tank Parameter
Security & Electronic Technologies Zum Einstellen oder Verändern der Tankdaten drücken Sie in der Normalanzeige die Taste Mode länger als 3 Sekunden. Pfeil- Taste ▲ : Die angewählte blinkende Ziffer wird immer um 1 erhöht. Durch Drücken der Taste Mode wird zur nächsten Einstellungen weiter geschaltet. Eingestellter Wert wird gespeichert. -
Seite 6: Spezielle Informationen Und Fehler-Anzeigen
Messung starten Drücke Reset Taste: An der Anzeige erscheint für 6 Sek. die geladene SW-Version und die erste Messung im Tank wird ausgeführt.>> ab jetzt wird das LC 100 alle 23h45Min. eine Messung wiederholen. Rücksetzfunktion (Reset) Sollte das Gerät sich anders als erwartet verhalten, kann das Gerät neu gestartet werden: An der Gehäusevorderseite befindet sich eine kleine Öffnung. -
Seite 7: Wartung Problembehebung
LC101, LC 102 Netzadapter: 230 V AC, mit Eurostecker oder UK-Stecker, fest angeschlossen Abmessungen (BxTxH): LC 100, 101, 102, 103 75 mm x 42 mm x 170 mm Schutzart: LC 100, 101, 102, 103 IP 20, nur für Innenräume Anzeige:... -
Seite 8: Hinweise Für Die Einstellung Der Offset Funktion
Security & Electronic Technologies Hinweise für die Einstellung der OFFSET Funktion Notizen für Ihre Tankdaten Tanktyp Tankinhalt Tankhöhe Power Safe Offset 1 kubisch 2 zylindr. liegend 3 zylindr. stehend Hinweise Notieren sie Ihre Tankdaten bevor sie ihre Tank Parameter in das Gerät eingeben. Die Tankdaten finden Sie entweder am Typenschild ihres Tanks oder in den Unterlagen des Tankherstellers, oder Sie messen den Tank mit einem Meterstab / Rollmeter.
