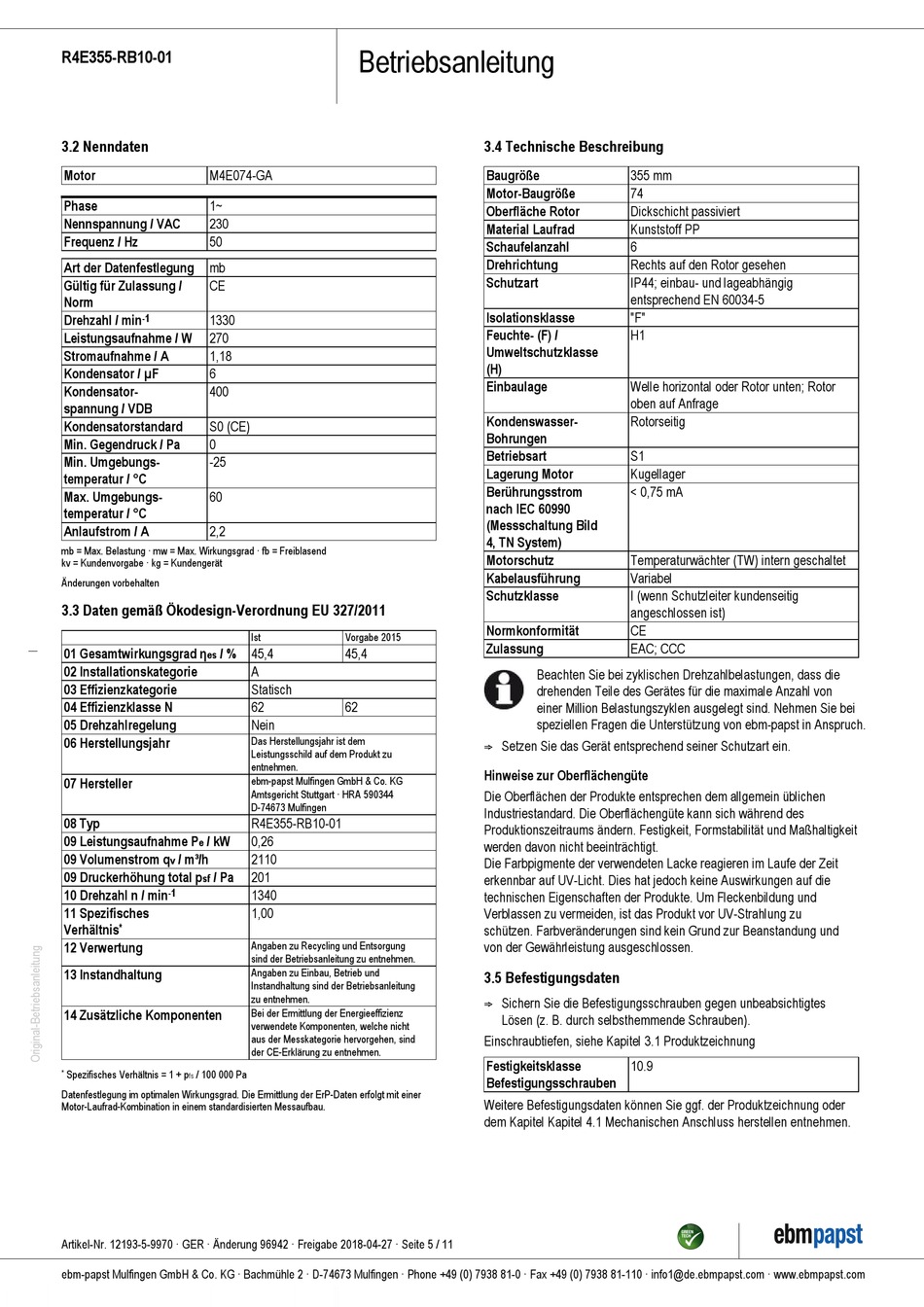

R4E355-RB10-01
3.2 Nenndaten
Motor
M4E074-GA
Phase
1~
Nennspannung / VAC
230
Frequenz / Hz
50
Art der Datenfestlegung
mb
Gültig für Zulassung /
CE
Norm
Drehzahl / min
-1
1330
Leistungsaufnahme / W
270
Stromaufnahme / A
1,18
Kondensator / µF
6
Kondensator-
400
spannung / VDB
Kondensatorstandard
S0 (CE)
Min. Gegendruck / Pa
0
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
60
temperatur / °C
Anlaufstrom / A
2,2
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Daten gemäß Ökodesign-Verordnung EU 327/2011
01 Gesamtwirkungsgrad η
/ % 45,4
es
02 Installationskategorie
03 Effizienzkategorie
04 Effizienzklasse N
05 Drehzahlregelung
06 Herstellungsjahr
07 Hersteller
08 Typ
09 Leistungsaufnahme P
/ kW
e
09 Volumenstrom q
/ m³/h
v
09 Druckerhöhung total p
/ Pa
sf
-1
10 Drehzahl n / min
11 Spezifisches
Verhältnis
*
12 Verwertung
13 Instandhaltung
14 Zusätzliche Komponenten
*
Spezifisches Verhältnis = 1 + p
/ 100 000 Pa
fs
Datenfestlegung im optimalen Wirkungsgrad. Die Ermittlung der ErP-Daten erfolgt mit einer
Motor-Laufrad-Kombination in einem standardisierten Messaufbau.
Artikel-Nr. 12193-5-9970 · GER · Änderung 96942 · Freigabe 2018-04-27 · Seite 5 / 11
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
Ist
Vorgabe 2015
45,4
A
Statisch
62
62
Nein
Das Herstellungsjahr ist dem
Leistungsschild auf dem Produkt zu
entnehmen.
ebm-papst Mulfingen GmbH & Co. KG
Amtsgericht Stuttgart · HRA 590344
D-74673 Mulfingen
R4E355-RB10-01
0,26
2110
201
1340
1,00
Angaben zu Recycling und Entsorgung
sind der Betriebsanleitung zu entnehmen.
Angaben zu Einbau, Betrieb und
Instandhaltung sind der Betriebsanleitung
zu entnehmen.
Bei der Ermittlung der Energieeffizienz
verwendete Komponenten, welche nicht
aus der Messkategorie hervorgehen, sind
der CE-Erklärung zu entnehmen.
3.4 Technische Beschreibung
Baugröße
355 mm
Motor-Baugröße
74
Oberfläche Rotor
Dickschicht passiviert
Material Laufrad
Kunststoff PP
Schaufelanzahl
6
Drehrichtung
Rechts auf den Rotor gesehen
Schutzart
IP44; einbau- und lageabhängig
entsprechend EN 60034-5
Isolationsklasse
"F"
Feuchte- (F) /
H1
Umweltschutzklasse
(H)
Einbaulage
Welle horizontal oder Rotor unten; Rotor
oben auf Anfrage
Kondenswasser-
Rotorseitig
Bohrungen
Betriebsart
S1
Lagerung Motor
Kugellager
Berührungsstrom
< 0,75 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Motorschutz
Temperaturwächter (TW) intern geschaltet
Kabelausführung
Variabel
Schutzklasse
I (wenn Schutzleiter kundenseitig
angeschlossen ist)
Normkonformität
CE
Zulassung
EAC; CCC
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.
; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Hinweise zur Oberflächengüte
Die Oberflächen der Produkte entsprechen dem allgemein üblichen
Industriestandard. Die Oberflächengüte kann sich während des
Produktionszeitraums ändern. Festigkeit, Formstabilität und Maßhaltigkeit
werden davon nicht beeinträchtigt.
Die Farbpigmente der verwendeten Lacke reagieren im Laufe der Zeit
erkennbar auf UV-Licht. Dies hat jedoch keine Auswirkungen auf die
technischen Eigenschaften der Produkte. Um Fleckenbildung und
Verblassen zu vermeiden, ist das Produkt vor UV-Strahlung zu
schützen. Farbveränderungen sind kein Grund zur Beanstandung und
von der Gewährleistung ausgeschlossen.
3.5 Befestigungsdaten
; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
Lösen (z. B. durch selbsthemmende Schrauben).
Einschraubtiefen, siehe Kapitel 3.1 Produktzeichnung
Festigkeitsklasse
10.9
Befestigungsschrauben
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung oder
dem Kapitel Kapitel 4.1 Mechanischen Anschluss herstellen entnehmen.
